Paso 7: Hacer el caso.
El caso del condensador de flujo original se realizó en un recinto STAHLIN J1210HPL. y viendo como venden por alrededor de £ 40/50 libras y no tienen / quieren gastar en esto decidí hacer uno.
La caja que hice es 270mm de ancho y 320mm de altura y 125mm de profundidad.
La tapa de la caja (que es la sección para imitar el turbopropulsor original) es de 290mm de ancho y 340mm de alto con un radio en cada esquina. La ventana de la tapa es de 250mm de alto y 200mm de ancho con un radio de 45mm en las esquinas.

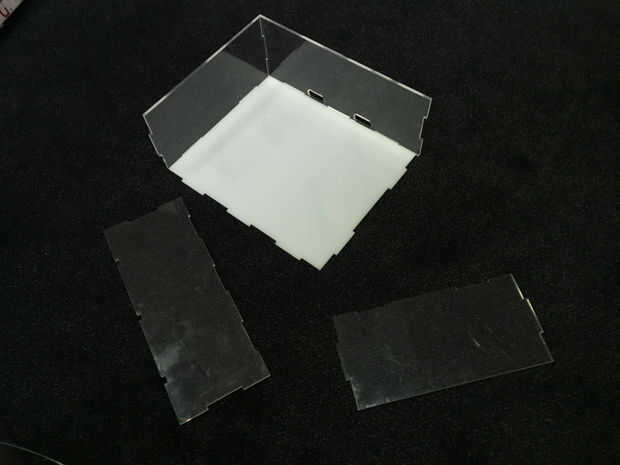

Dibujaba el cuadro en Adobe illustrator y cortar de acrílico de 3 mm y 5 mm. los lados son 5mm y la base es de 3mm y la tapa es dos capas de acrílico de 3mm.
Construir este cuadro en su forma favorita.

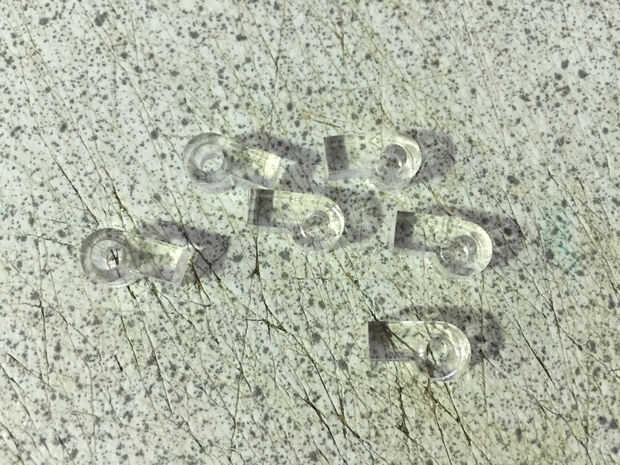

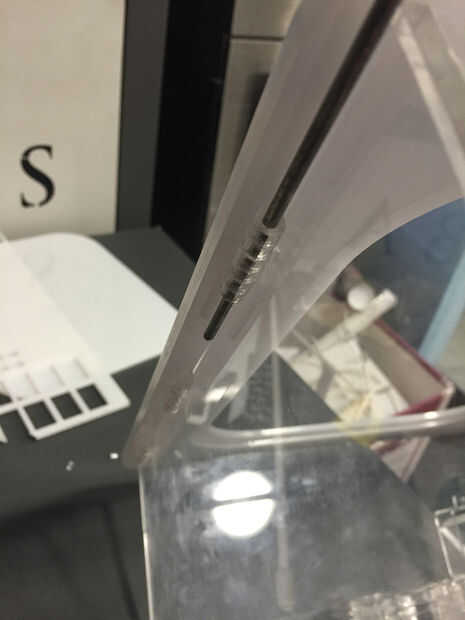

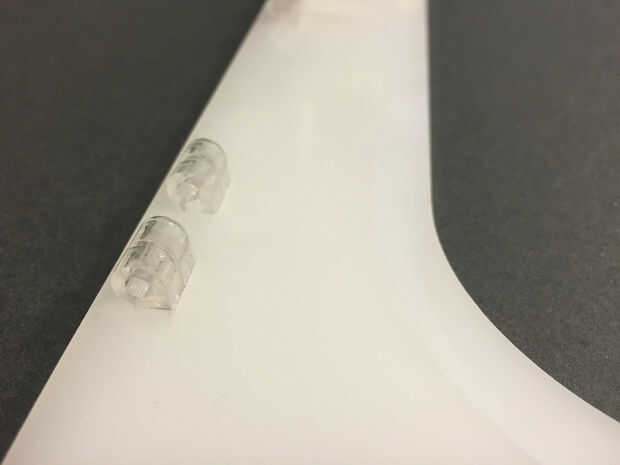

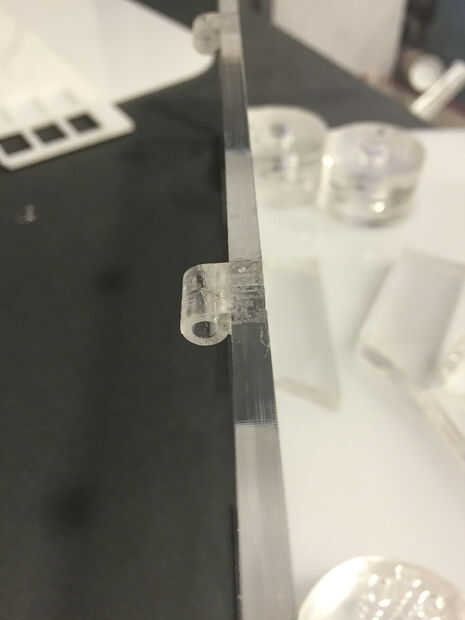

Hice la tapa de dos capas de 3mm como que quería construir en la bisagra. Lo hice haciendo unos agujeros en la capa inferior de la tapa en que poco poco de plástico fueron pegadas las pestañas con un agujero de 4mm (ver fotos) también coloqué algunas lengüetas de plástico con agujeros en ellas en el lado izquierdo del borde del cuadro, que alineada con las pestañas de las tapas, esto me permitió alimentar una barra de metal por todos los agujeros para crear una bisagra. (usted puede comprar una bisagra y conéctelo a la caja y la tapa si desea).

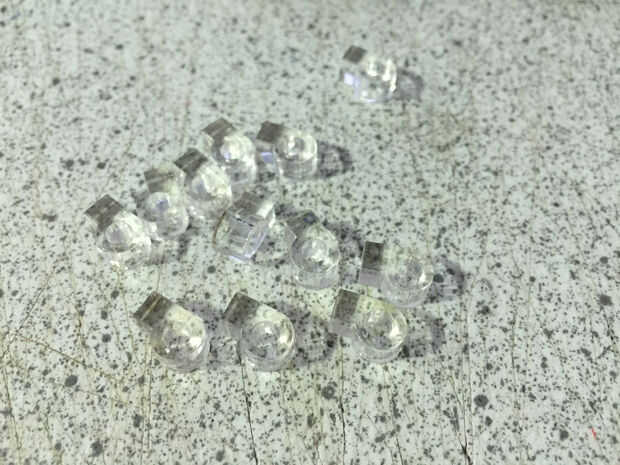

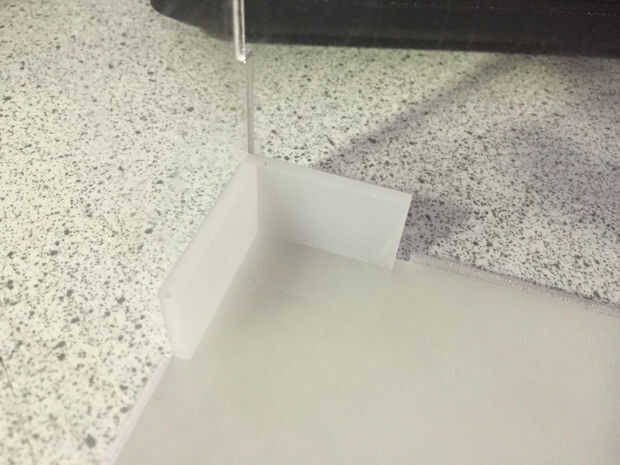

Coloqué algunos espaciadores de acrílico de 3mm en las esquinas interiores de la caja para sostener una hoja de plástico que llevará a cabo todos los componentes del condensador de flujo, las eléctricas se ocultará debajo de este nivel y los LEDs se asoman a través de y van en las barras de luz en pasos anteriores.

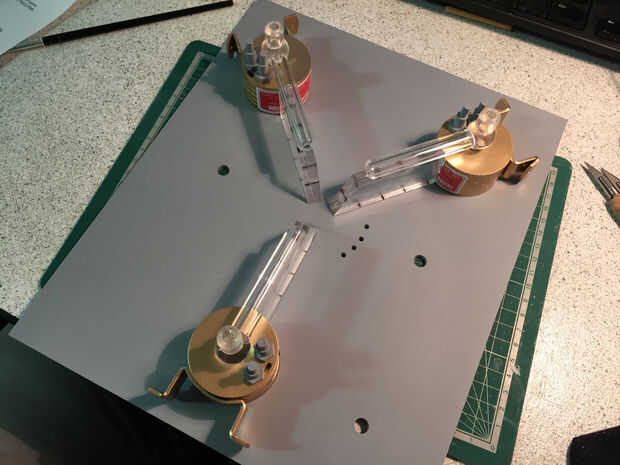

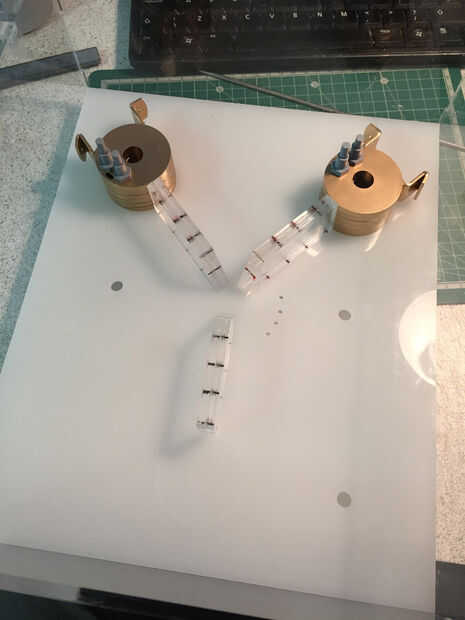

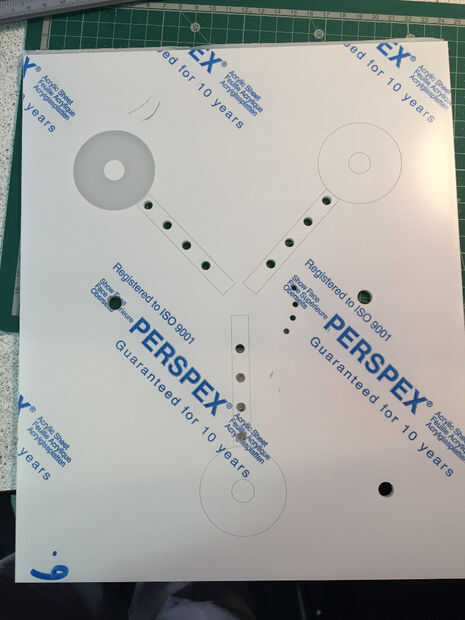

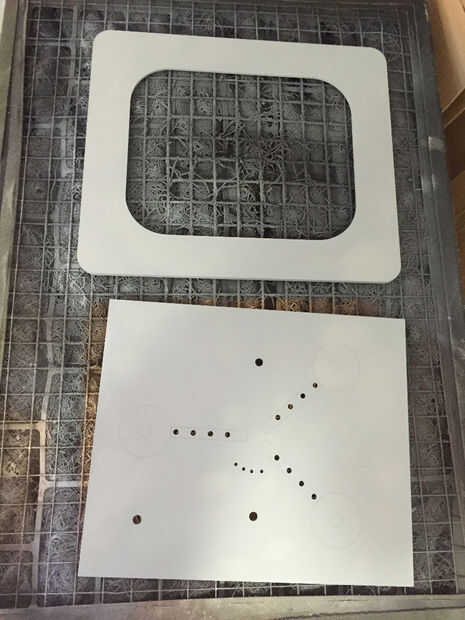

Esta hoja de acrílico tenía las posiciones de los solenoides y barras de luz había grabado en él y también tenían orificios para la luz LED para empujar a través de la barra y algunos detalles, en un arco pequeño en el lado derecho. También hay tres grandes agujeros para los cables que se adhieren a la parte superior de los solenoides para recorrer.
Pinté el cuadro entero con imprimación plástico y un gris oscuro para que coincida con las películas.

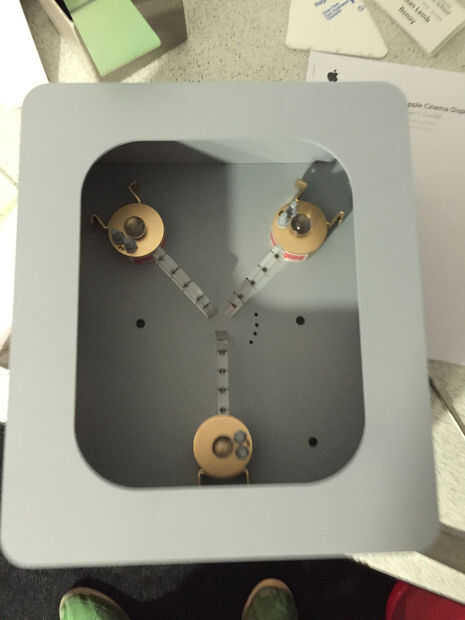

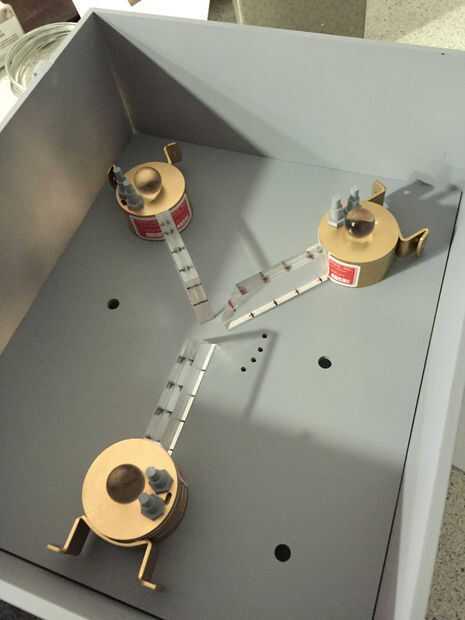

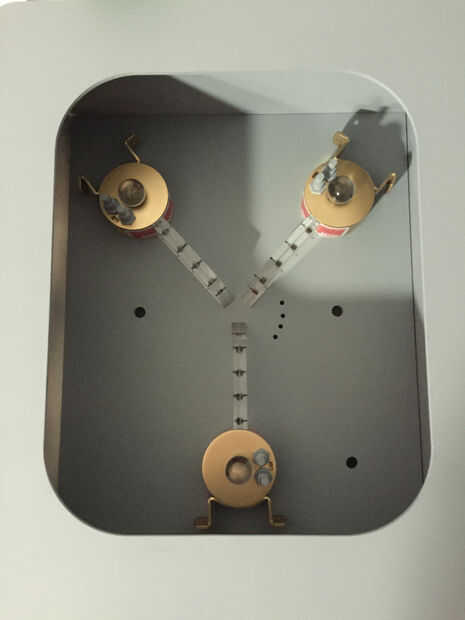

En la foto he puesto los solenoides en la caja para mostrar lo que se verá como cuando su finidshed.
(Me olvidé de tomar fotos de este bit). He instalado el sello de goma para la abertura de la tapa de la caja, no pegue esto en ni usar sellador. Luego empujó la sección de la ventana (corte de 3mm acrílico 5mm más pequeña que la abertura) en el sello de la parte posterior y levanta y mueve el sello hasta que la ventana estaba firmemente en lugar.
