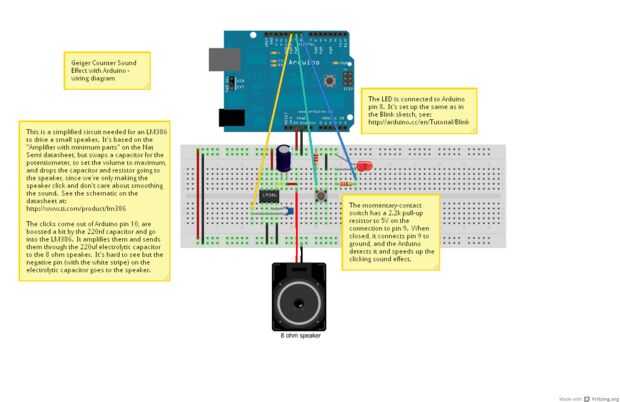

Paso 1: Esquemas de electrónica
Piezas de electrónica:
-Arduino. He utilizado el "Diavolino" de la ciencia Mad mal:
http://evilmadscience.com/productsmenu/tinykitlist/180
Si utiliza esto que también necesita un cable FTDI para programarlo, vea su sitio para obtener más información. No sólo es barato pero la gente de ciencia loca mal tiene un montón de otros kits de frío. Revise su escáner de Larson!
-Compartimento. El Diavolino puede utilizar uno que contiene 3 pilas AA y esto dura mucho más que un 9V.
-LM386 Amplificador de energía Audio de bajo voltaje. Se trata de un chip clásico, disponible en Radio Shack, Jameco, etc..
-condensador de 220nf
-condensador electrolítico de 220uf
-altavoz 8 ohm. Tenía unos altavoces de sobra, pero ninguno de ellos era lo suficientemente bueno. Finalmente usé una calidad que es ruidoso, Jameco parte Nº 135589.
-Pulsador momentáneo en. Uno de estos: http://www.radioshack.com/product/index.jsp?productId=2062539
-2.2 resistencia k
-LED. Yo usé rojo. Esto es opcional pero le da un toque agradable.
-resistencia 330 ohm
Interruptor de encendido/apagado. Esto se empalma en una línea de la caja de batería a Arduino.
Después de probar el circuito, había construido el amplificador LM386 en una pequeña tabla de proyecto de Radio Shack e incluye las conexiones para el botón así. Esto era para ahorrar espacio en el cuadro de proyecto.
