Cómo hacer un contador de Geiger falso (3 / 5 paso)

Paso 3: Montar

Estos días, un contador geiger es una pequeña caja cuadrada.  Pero queríamos algo un poco más interesante (y amenazando), así que hice este aspecto como uno de los más viejos modelos con un mango.  Hacer una búsqueda en imágenes Google "contador geiger" Si desea ejemplos.

Piezas necesarias:

-Cuadro proyecto.  La que tuve en mano es 5 1/2" largo, 3 1/4" de ancho y 2 1/2" alto.  Hecho por Serpac, tengo varios en Jameco.
-1/2" PVC piezas.  En la ferretería.  Hay dos tapones, dos codos de 90 grados y algunas partes rectas.
-Tapa de una lata de pintura en aerosol, usada para el área del sensor (el altavoz está escondido aquí).

Esto era bastante simple, lo tengo todo hecho en una tarde.  Estábamos en un prisa para completar un montón de cosas de Halloween, así que esto no es tan limpio como podría ser (ver pegamento caliente aquí y allá, y los agujeros en el sensor no son tan rectos como quisiera, y podrían haber limpiado un poco), pero por la noche y nadie ha notado o cuidado.

Montar el mango del tubo de PVC.  Perforar dos tapones, uno para montar el botón y el otro para el cable que sale dentro de la caja.  La soldadura de cables hasta el botón.  Después de la aerosol-pintura del mango negro, pase los cables por el orificio de la tapa, el botón en lugar de tornillo, ponga la tapa en el extremo de la manija, luego pase los cables por el resto del mango.

Perfore un agujero en el cuadro de proyecto para el tubo de PVC, empujar el extremo del mango en el agujero, los cables a través de la tapa del otro extremo del hilo de rosca y utilice la segunda tapa para sostener la manija en su lugar.  Pegamento caliente alrededor de la base de la manija donde se encuentra con el cuadro de proyecto evitará que deslizarse.

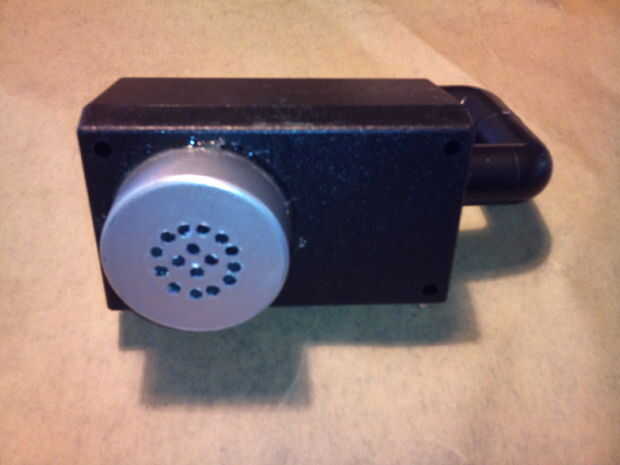

Para el sensor, corte la tapa de la pintura en aerosol puede abajo por lo que es más corta (esto es 3/4" de alto), luego haga un montón de agujeros en un patrón.  Yo también aerosol pintado plata.  Cuando usted averiguar donde se puede montar el sensor, haga un agujero para el cable del altavoz detrás de él.  Pegamento caliente el altavoz en lugar de la tapa, los cables del altavoz a través del orificio en el cuerpo del hilo de rosca y pegamento caliente el montaje del sensor en su lugar.

Perfore los orificios para el interruptor de encendido/apagado y el LED.  Alambre para arriba y montaje de la tapa.

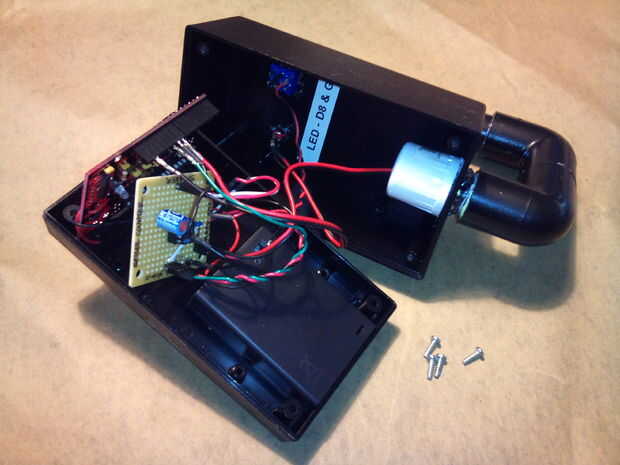

Finalmente, la cinta de la caja de batería en la parte inferior, conectar todos los cables para el Arduino y el amplificador LM386 y cierre para arriba.
