Cómo hacer un controlador de PS2 Guitar Hero fuera cero (2 / 10 paso)

Paso 2: La parte electrónica de la misma

Es muy importante utilizar un controlador analógico PS1 porque un controlador de PS2 simplemente no funcionará con la GH2. No importa para GH1, por lo que puede hacer una guitarra exclusivamente para GH1 desde un pad de PS2. Y ¿por qué es GH2 tan exigente? Golpes me, pero se necesita un controlador digital con sticks analógicos y todos saben que el pad de PS2 es totalmente analógico! Incluso los botones tocan son sensibles. Así que nuestra única opción es un pad de PS1 si queremos que sea compatible con versiones más probable y la GH2 (quiero decir más allá de las rocas de los años 80, cuz' worx igual GH2).
Usé un tifón 3 pad de PS1 de partido, porque tenía una forma fea...

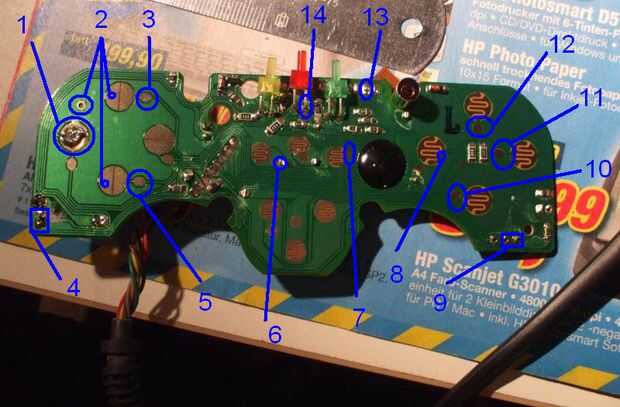

OK, aquí es "lo que sucede donde":

1. tienes que soldar el d-pad izquierdo - como si siempre fue presionado - dice que la PS2 que se trata de un controlador de guitarra (tratar de hacer en el juego, el tutorial menú será desplegado).
2. GND - necesario para todos los interruptores. Afortunadamente hay un montón de puntos de venta de la misma.
3. por d-pad - rasgueo arriba
4. L2 - 2 salidas para el sensor de movimiento (energía estrella)
5. por d-pad - rasgueo abajo
6. Seleccione - no he encontrado cualquier otro uso que el poder de estrella
7. Inicio - importante para pausar el juego y el menú en el juego
8. cuadrado - botón de traste naranja (tenga cuidado, no hay poco pad de soldadura extra - pero tal vez tuyo tendrá)
9. R2 - traste verde botón
10. Cruz - botón del traste azul
11. botón de traste círculo - rojo
12. botón de traste triángulo - amarillo
13. eje de la palanca analógica izquierda - whammy bar de altura (conectar entre GND y Ucc)
14. Ucc - el lugar más fácil donde se puede encontrar

No entraré en detalles con estas más tarde, habrá una referencia siempre en este paso.

Nota: recomiendo quitar los motores de rumble, porque en GH no tienen un papel.
