Cómo hacer un controlador para un motor paso a paso (1 / 5 paso)

Paso 1: Hacer el PCB

Ya que es un proyecto de bricolaje es la PCB como lo hacían:
-primero Haz el circuito en la placa de cobre plateada (Nota: se ha de ser doble ENFRENTADO)

lo que hice:
1. imprimir el circuito en un papel brillante con una impresora láser
2. Ajuste de los 2 circuitos modo coinciden, uno frente al otro
3. Coloque la placa de cobre plateada entre ellos
4. Coloque el sándwich entre un pedazo regular doblado de papel
5. usando una prensa de hierro caliente sobre el papel doblado
6. darle la vuelta y repetir
7. luego tome "el bocadillo" y lo moje con agua fría
8. Presione el papel hasta que el circuito se hace visible y no hay burbujas de aire
9. Retire el papel.

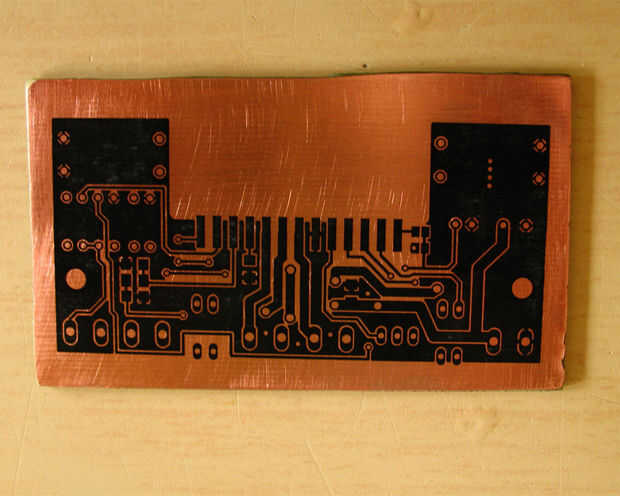

debe obtener algo como esto:

Nota: los archivos PDF son escala 1:1 y sólo necesita ser impreso no lo espejo que al imprimir!!!!!!
