Cómo hacer un corazón de charlieplexed LED (2 / 6 paso)

Paso 2: Colocación de piezas y mano de soldadura

Al igual que con a través del orificio de soldadura, pondrá el más corto las piezas primero (los que menos sobre la superficie del tablero) y progresivamente hasta el más alto.

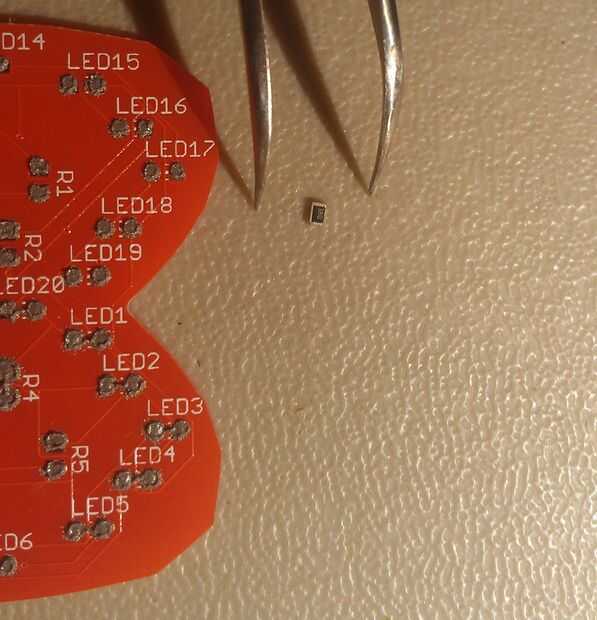

Las primeras partes que te Coloque son las resistencias. Estos no son polarizados, pero tienen una parte superior y una inferior. La parte inferior es blanca y no letras, la parte superior es negra y tiene el valor de la resistencia en letras blancas.
Si eres mano soldadura, encontrar que los pares de almohadillas en la parte superior marcan R1 a R5. Precalentar a uno de los botones de cada par con el soldador y luego fundir una pequeña cantidad de soldadura en la almohadilla manteniendo la plancha en el teclado. El orden es calor con plancha, toque de soldadura para cojín, quitar soldadura de la almohadilla, eliminar el hierro. Terminarás con una pequeña cúpula de soldadura por un lado y del otro lado sin tocar. Esto es importante. A continuación mantenga la resistencia a través de las teclas con las pinzas y en la almohadilla que se coloca la soldadura en, tocar la plancha a la resistencia y la almohadilla. La idea es calentar la resistencia terminal por lo que la soldadura se derrita, luego derretir la soldadura en la almohadilla por lo que usted está haciendo una conexión.
Siguiente (soldadura de mano) espera unos segundos a la soldadura endurecer - será menos brillante cuando se solidifica. Suelde la resistencia terminal a la otra plataforma, y luego retocar la primera tecla según sea necesario.
Para reflujo, tome las 5 resistencias de 3Ω y en los espacios marcados de R1 a R5. La resistencia debe ser centrado, así como posibles a través de las dos almohadillas de metal. Soldadores de mano siguen las mismas instrucciones como por encima de los otros cuatro resistores.

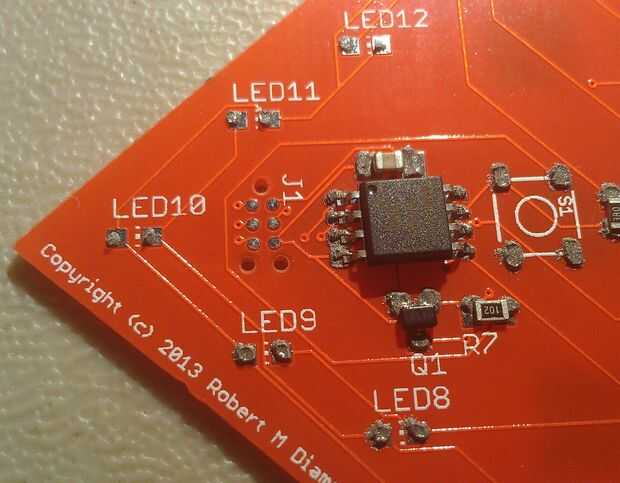

A continuación coloque (o soldadura) condensador C1 y el resistor R7. Photoset de David demuestra muy bien.

Entonces los 20 LEDs. Son un reto porque son polarizadas, el cátodo debe apuntar a la parte superior del corazón para todos 20.
Finalmente la CPU e interruptor táctil.
Inspeccione su trabajo minuciosamente, entonces Revise otra vez - el siguiente paso para soldadura de reflujo es para hornear!
