Paso 3: Diseñar y crear sus piezas impresas 3D!
He creado imágenes de todas las partes 3D es necesario tener un funcionamiento Barnyard DJ. Dimensiones no se dan para estas piezas ya que pueden estar sujetas a cambios dependiendo del tamaño de su oso de peluche, del tamaño del altavoz de Bluetooth, el tamaño de la placa utilizada para el proyecto y cuántos componentes eléctricos planea guardar dentro de la "mochila".

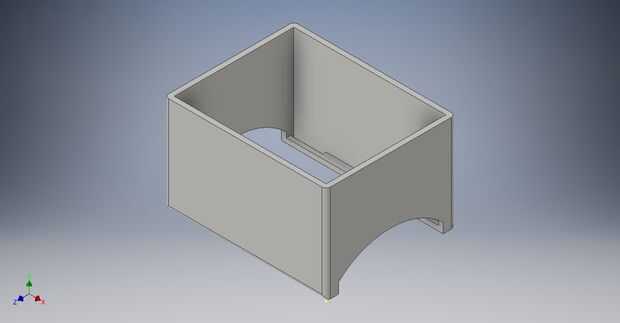

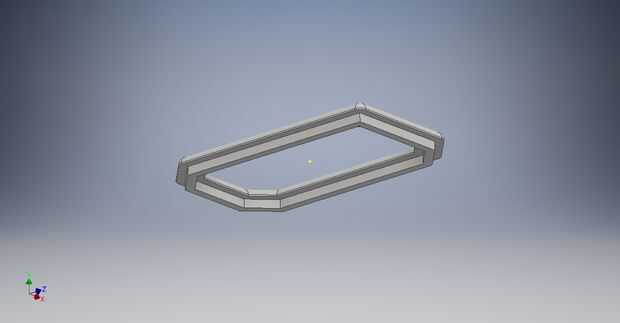

Las dos primeras imágenes son de la "mochila" que albergará a todos los componentes eléctricos excepto los servos. Las pequeñas ranuras en la segunda imagen son muy importantes ya que permiten la mochila para ser atado con correa y se aferraron al oso de peluche. La abertura de la curva es la parte que descanse en la parte posteriora de DJ Barnyard. La curvatura de la abertura sirve para mantener estable la caja mochila. Usted puede diseñar la curvatura de la apertura a la manera que mejor te cuadre oso de peluche.

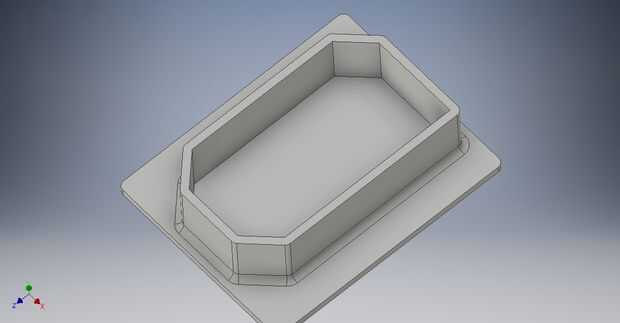

Las siguientes dos imágenes muestran la tapa de la caja de la mochila y la tapa del altavoz de Bluetooth de la vivienda. La tapa de la caja principal de la mochila también sirve como la caja del altavoz de Bluetooth. Las primeras cuatro imágenes deben ser una presión agradable con los demás. Tomar nota de la protuberancia en la parte inferior de la imagen 4. Fue hecho para presionar ajuste dentro de la abertura superior de la imagen 3. Imagen 3 tiene el mismo tipo de extrusión como imagen 4 no se ve, pero también se hace para presionar en la abertura superior de la caja principal de la mochila.

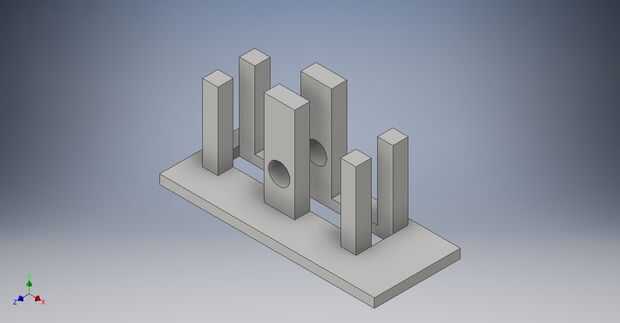

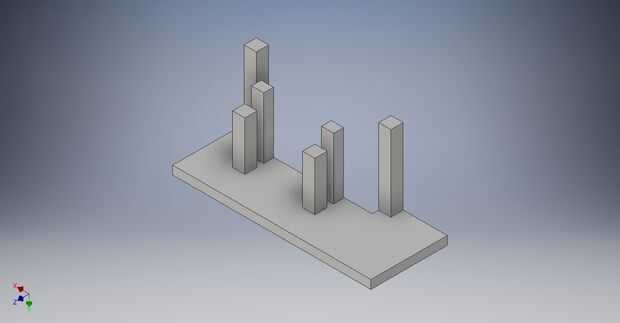

Las dos siguientes imágenes (5 y 6) son las plataformas de los zapatos de frente dos que realizarán la mini servos y ruedas. El razonamiento para las extrusiones altura de la plataforma en estos y los para los zapatos atrás dos deben actuar como defensas contra el movimiento de las ruedas de pies de oso de peluche.

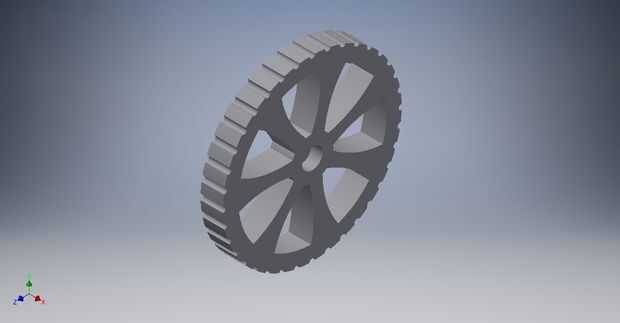

Imagen 7 es el diseño de la rueda para las cuatro patas de DJ Barnyard. Es muy importante el tamaño de las ruedas correctamente. Asegúrese de tener en cuenta la base de la plataforma y ancho único zapato para tener una cantidad suficiente de la rueda sobresale de la parte inferior de la zapata para que pueda moverse DJ Barnyard.

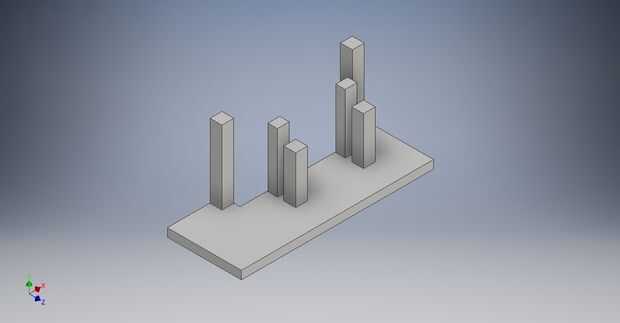

Imagen 8 es la plataforma para las dos ruedas trasera del zapato. Asegúrese de ajustar la abertura de la rueda que a la izquierda o derecha dependiendo de qué zapato será poner en.

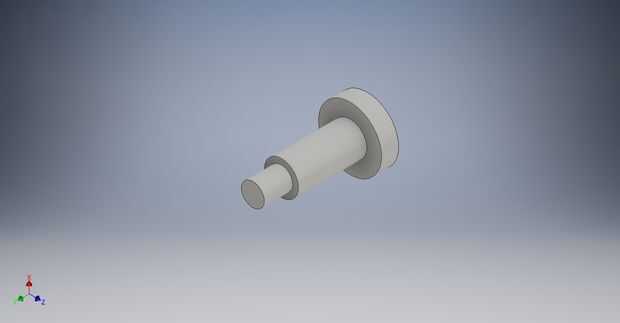

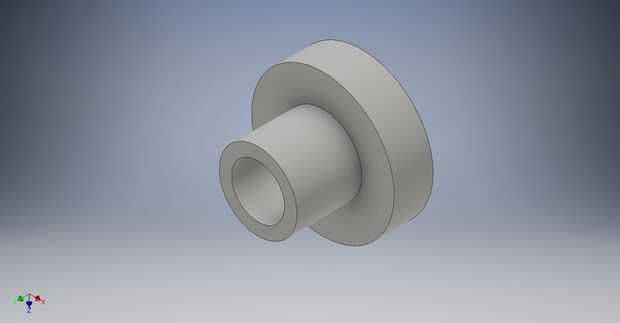

Los agujeros en la plataforma en imagen 8 son para las partes en imágenes 9 y 10 para caber holgadamente en. Estas dos piezas deben encajar juntos (presión) y deben insertar primero en un agujero de la muela y luego en los agujeros de la plataforma. Veremos que estas dos partes sirven como los ejes de rueda detrás dos.
Este paso es que la parte más laboriosa ya que puede tomar puede ajuste y reconfiguración de su diseño para conseguir todas las piezas encajan entre sí correctamente, por lo tanto un plan como corresponde. Para la mayoría de las partes un poco de lijado puede que sea necesario para conseguir las piezas para presionar ajuste bien, pero quién sabe, usted podría tener suerte!
