Paso 2: Conectar la placa Arduino con el acelerómetro
El primer paso y supongo que fue el paso más importante para conectar la placa de procesador para el acelerómetro. Las conexiones del perno eran muy fáciles de hacer. Se pueden administrar como sigue:
TinyLilyPad acelerómetro
+ VCC
-GND
A0 XOUT
A1 YOUT
A4 ZOUT
XOUT, YOUT y ZOUT significa la aceleración en x, y y z dirección respectivamente.

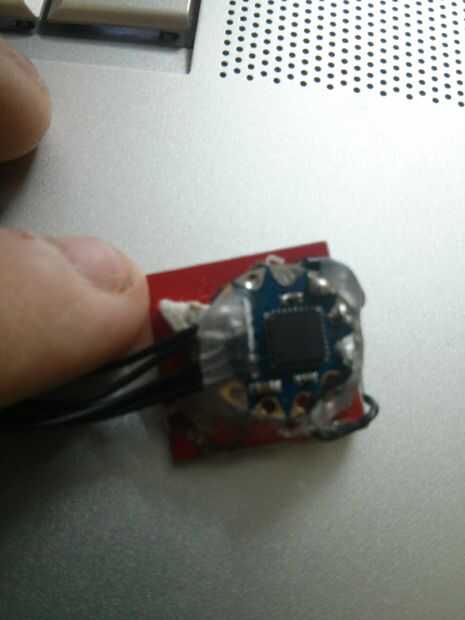

Par de cosas a tener en cuenta. Puesto que usted quiere hacer la Junta tan compacta como sea posible, usted quiere cortar los cables para que la Junta y el acelerómetro son uno encima del otro como se muestra en la figura. También mientras se suelda, asegúrese de utilizar un pequeño Consejo para el soldador ya que quiere evitar la propagación de la soldadura a otros pines ya que están muy cercanas y será difícil eliminarlas. Sólo utilice cables de hebra ya que cualquier otro podría romper fácilmente como hebras o puede ser difícil de quitar en caso de errores.
Una vez que la soldadura se realiza y el sistema funciona, solo para hacer doble seguro de que los cables no llegan hacia fuera, aplicar algún buen pegamento para mantener los cables en su lugar.
