Paso 11: Con su dispensador de pasta de soldadura...

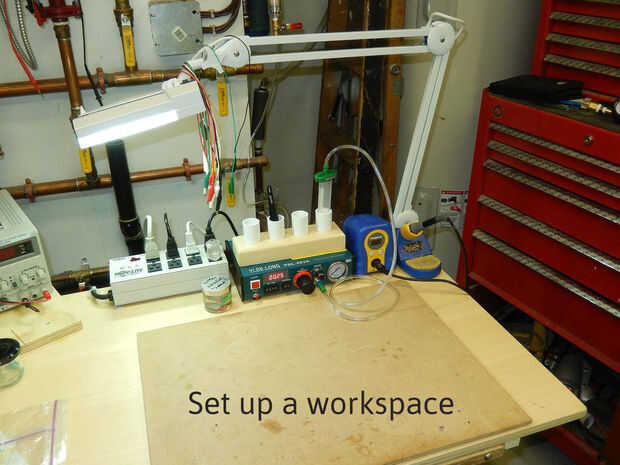

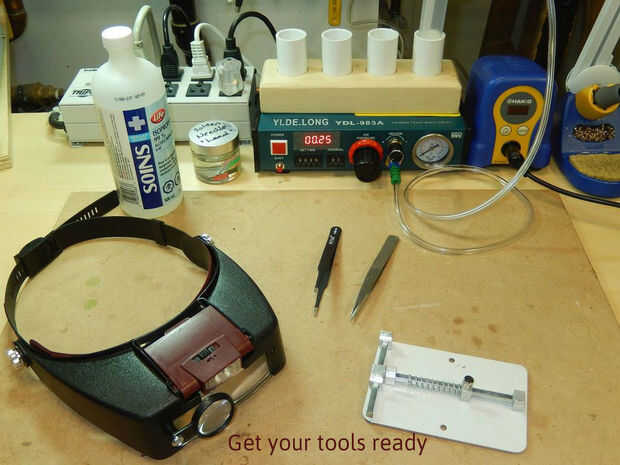

Para pegar encima de un PCB SMD deben recibir la siguiente configuración:
- Claro limpieza zona de trabajo - quieres un escritorio amplio con espacio para el depósito de soldadura (mina se encuentra en la parte trasera de la mesa), espacio para colocar todas las piezas y espacio para trabajar en el PCB.
- Iluminación - cuantos más sean, mejor. Decente de iluminación aérea para el escritorio y algunos iluminación ajustable es bueno. También tengo una pequeña linterna brillante para esos puntos que no puede llegar con las otras luces.
- Pinzas - necesita para diversas tareas. Algunos los rectos y con forma de doblado son buenos para tener.
- Lentes - de aumento otra vez cuantos más sean, mejor. Tengo montado en escritorio uno grande que tiene iluminación. También tengo uno que usan como un visor y un par de los normales.
- Soporte para PCB - mientras usted podría utilizar el estilo Panavised que el problema es que puede girar y todas las piezas pueden caer. Mejor utiliza uno que puede permanecer en el escritorio.
- Alcohol isopropílico - necesita mantener todo limpio lo uso mucho esto. Me parece realmente seca mis manos así que asegúrese de usar crema de manos. Pero no mientras se trabaja en el proyecto.
- Limpiar los trapos o toallas de papel - muchos de estos se necesitan para limpiar no solamente inicialmente el PCB pero para limpiar manos, puntas de jeringa, etc.. Estoy seguro de que obtendrá un PCB 90% pegado para arriba y luego difuminar hacia arriba y frótela para limpiarla y empezar. Esto me pasa a menudo.

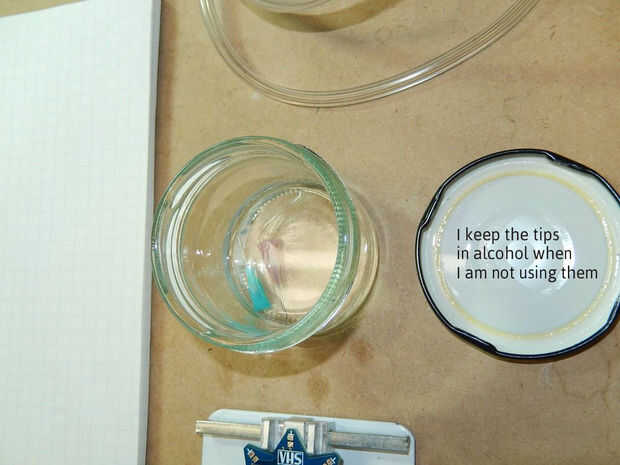

- Frascos pequeños - creo que estas bien para guardar puntas de jeringa. Yo tengo uno está parcialmente lleno con Alcohol que uso para guardar puntas de la jeringa después de su uso. Si no lo hace la pasta de soldadura residual endurecerá e inutilizar la punta.
- Pequeño proyecto SMD PCB (y piezas) - esto es algo necesario.
- Libro blanco - usar esto para colocar todas mis partes antes de la colocación.
- Lápiz - para escribir información de la parte sobre el papel.
- Baja altura estilo Tupperware recipiente con tapa - si necesita dejar la Junta para un poco (digamos durante la noche ya están cansando los ojos) y luego con cuidado puede colocar en el recipiente y ponga la tapa. De esta manera nada puede manchar accidentalmente cosas. Tenga cuidado de que no agitan demasiado mucho Cuándo abrirlo más tarde.
- Mecha de soldadura estrecha - utilizado para la eliminación de soldadura de puentes.
- Lechón - también utilizado para la eliminación de puentes de soldadura de la soldadura.
- Soldador - sorpresa! A pesar de que está utilizando pasta de soldadura y un horno de reflujo necesita un soldador decente con una pequeña punta puntiaguda.
- Multímetro - mejor conseguir uno con un modo de prueba de diodo a buscar pantalones cortos.
- Bien con puntas de prueba - obtener algunos que son muy puntiagudas, como "stabby" puntiagudos. Luego ponga algo en la punta para proteger (y usted) y almacenarlos.
Horno de reflujo, una vez haya hecho las partes en un PCB pegado arriba, tienes que hornear en un horno de reflujo. Este instructivo detalla la construcción de un horno bastante decente). Usted puede encontrar un montón de otros recursos en la web.

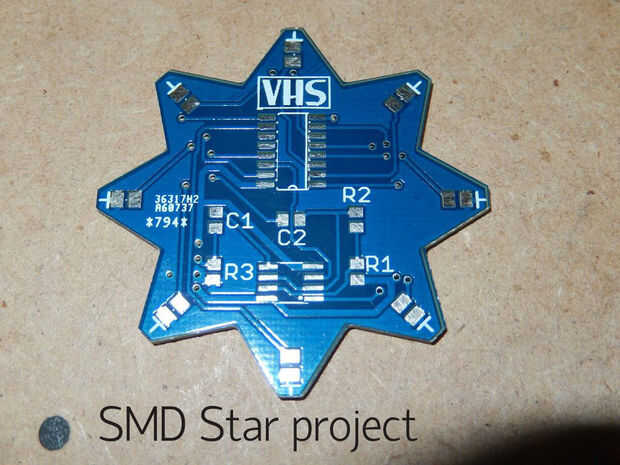

OK, vamos a comenzar en el proyecto. Como ejemplo estoy usando el proyecto estrella de SMD ha compuesto un amigo mío. Es un kit de principiantes muy buena para entrar en SMD. Usted puede incluso mano la soldadura si quieres. Pero si ese fue el caso no estar leyendo esto.

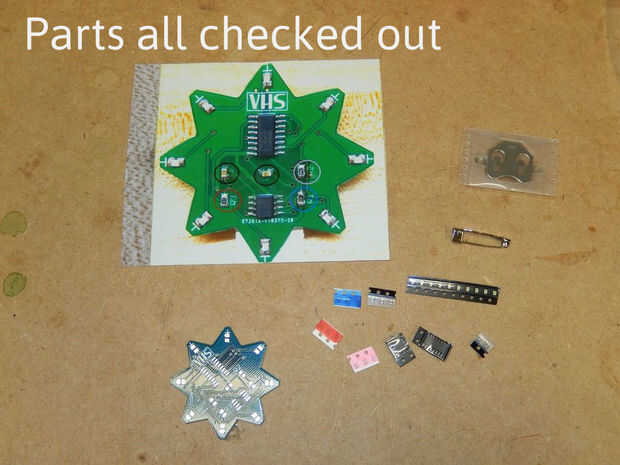

En primer lugar, abra el paquete y asegúrese de que tener todas las partes. Piezas SMD son bastante pequeñas y en algunos casos sin marcas. Usted tiene que asegurarse de mantener registro de todos ellos. El SMD Star viene con un cuadro que muestra ciertas partes como ciertos colores. Las piezas están en una franja de portador de papel que se colorea para emparejar. Asegúrese de que usted puede identificar qué parte va donde y tiene ningunos pedacitos faltantes. Como las piezas SMD son bastante baratas encontrará que usted conseguir extras de algunos. No tener la tentación de abrir la película de plástico que cubre la parte.

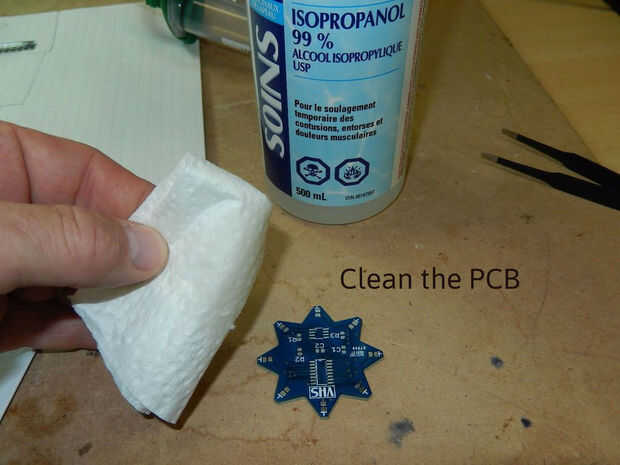

Ahora limpia tu PCB con una toalla de papel (o trapo limpio) humedecido en alcohol isopropílico. Después de esto, trate de no tocar las almohadillas de PCB con los dedos como se consigue aceite en las pastillas y eso nunca es bueno. Sujetar la placa por los bordes. Asegúrese de que colocar la tapa en la botella de alcohol cada vez que termines con él. He golpeado mina encima varias veces y no es una buena idea tener un líquido inflamable salpicado alrededor de su mesa de trabajo.
PRECAUCIÓN: Asegúrese de que usted trabaje en un área bien ventilado. Probablemente una buena idea tener un extintor de incendios alrededor por si acaso.

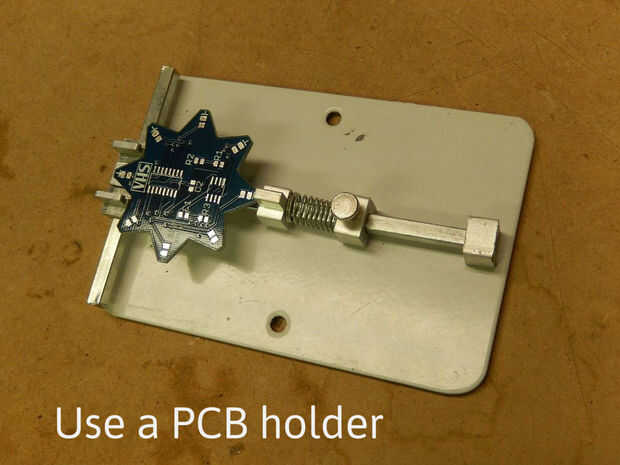

Ahora poner el PCB en un soporte. Como se ha mencionado, un modelo que sólo pone plana sobre la mesa es mejor. El titular tiene un poco de peso a él y esto impide que el PCB moverse.

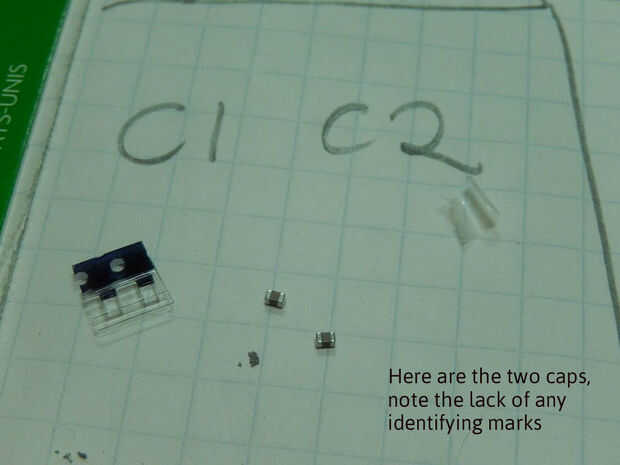

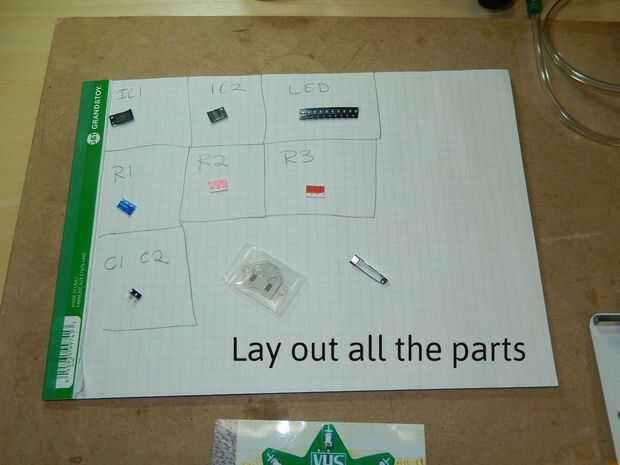

En este momento tengo un pedazo de papel blanco (o cualquier color más claro que esto hace que las partes más fáciles de ver) y todas las partes. Primero trace una línea alrededor de una sección del papel para cada valor separado del componente. Así que si hay siete resistencias de 10K, puedo crear un cuadro dibujado suficientemente grande para que todas las piezas, anote el valor de la parte y escribir cada uno. Tal vez R1, R3, R4, R6, R11, R78, R80. Así que ahora tengo una sección en el papel con el valor de parte y números de parte. Ahora quite el plástico de la tira de piezas de papel y retirar las piezas. Luego colocar uno encima de cada ID de parte. Hago esto para cada parte. Asegúrese de que no estornude y no tienes un gato juguetón. Esta todo toma un poco de espacio así que asegúrate de que tienes un área clara en el PCB.
Si has guardado la jeringa de pasta de soldadura en un lugar fresco y ahora es el momento para conseguirlo. Dar un tiempo para llegar a temperatura ambiente si se han guardado en la nevera. Si se mantiene en un refrigerador manténgalo en una bolsa hermética. No lo saca de la bolsa hasta que llega a la temperatura ambiente. Esto evita conseguir condensación en la soldadura.

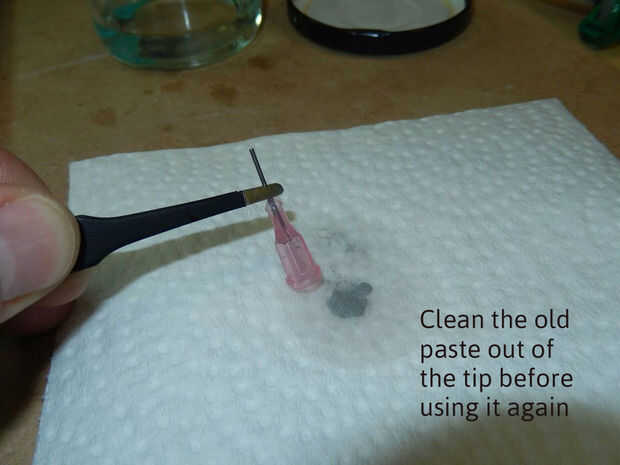

Ahora quite la tapa que previamente colocaste en la jeringa. Colóquela en el vaso pequeño de alcohol. Retire la punta de si tuvieras en el frasco y séquelo con un pedazo de toalla de papel. Tendrá un montón de pasta que moquea y alcohol que desea eliminar si es posible. El tornillo esta punta en la jeringuilla y disparar algunos tiros de prueba en una toalla de papel. Asegúrese de que desactiva la goma corriente antes de empezar a usarlo en el PCB.
PRECAUCIÓN: Más respeto para aire comprimido y gafas de seguridad. El aire fácilmente puede soplar a algo en tu cara. El titular de la jeringa y el tubo de aire conexión deberían ser capaces de manejar la presión de aire pero nunca se sabe por cuánto tiempo.

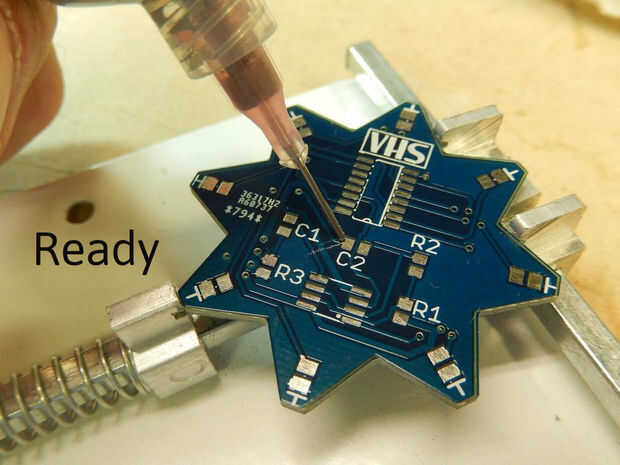

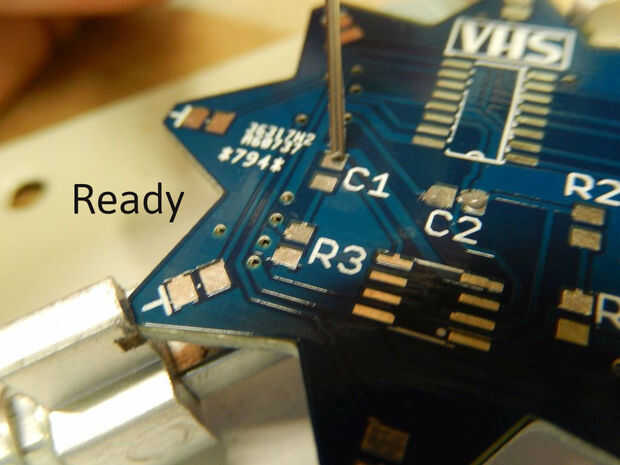

Ahora puede aplicar la pasta de soldadura. Mirando el PCB ver las teclas para las diferentes partes. Juzgar cuánto pasta poner en un cojín es un poco de un arte que usted conseguirá mejor como usted consigue más experiencia. El tamaño del cojín es algo indicativo de la soldadura requerida. Otra buena idea es secar la pieza antes de poner cualquier pasta. Mira cómo se ajusta a la parte de las almohadillas. Esto puede ayudar a juzgar no sólo cuánto soldadura puede ser necesaria (el tamaño del cojín de parte es generalmente más pequeño que el pad de la PCB), también te muestra donde debe poner la pasta de soldadura en la almohadilla de PCB. Siempre trato de tener la pasta en el pad de la PCB en el lugar donde descansarán los pads de soldadura SMD parte. Tamaño de la gota de soldadura es un poco un arte negro y obtendrá mejor como usted consigue más experimentados. Lo bueno es que el dispensador de pasta de soldadura hace las cosas tan fácil que obtendrás muchos más hecho. Esperamos que usted necesita ajustar la presión de aire y duración de un balazo cuando pegar una tabla mientras que usted necesita ajustar el tamaño del cojín o otras variables. No tenga miedo de ajustar y también una buena idea es hacer una nota de qué ajustes parecen funcionar mejor.

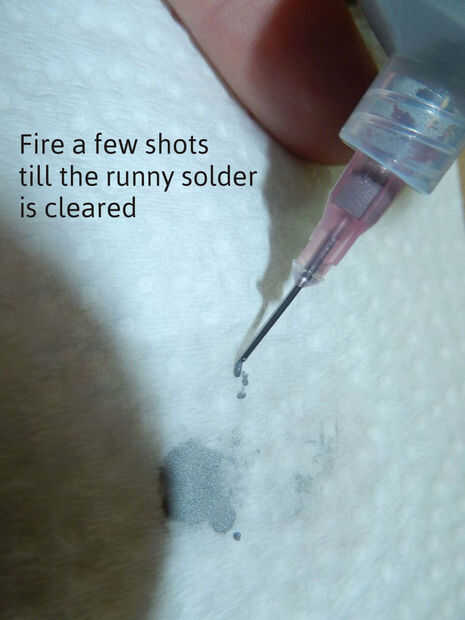

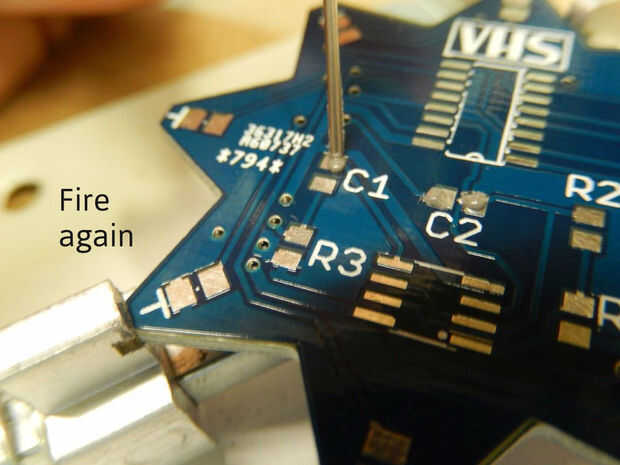

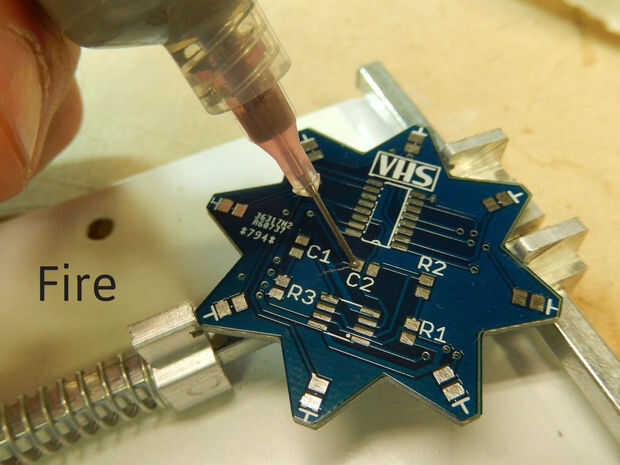

Pon la jeringa sobre una toalla de papel y el fuego hacia fuera de unos pocos disparos. Limpie la punta si hay cualquier globos pegarse a él. Normalmente tengo la punta de la jeringa en un ángulo de 70 a 80 grados fuera del tablero. La idea es que desea que la soldadura se adhiera a la PCB (un poco como una empanada de la vaca para agricultura tradicional) como obtiene bombeada fuera de la jeringa. Otra vez esto es algo que se necesita para practicar y conseguir mucho mejor después de algunos consejos. Asegúrese de que la soldadura blob realmente se pega a la PCB y no caerse mientras elimina la punta de la jeringa.
Intento mantener un doblado encima de papel absorbente que cuenta con un poco de alcohol en él para limpiar cualquier cosa no deseados y para mantener la punta limpia.
En general, he encontrado por lo general pongo en demasiada soldadura en lugar de demasiado poco. En la mayoría de los casos es más fácil añadir soldadura que to quitar. Cuando se trata de ICs se pone un poco más interesante. Si es una parte de tamaño de paso más ampliada (como el ICs en el juego de estrellas de SMD) generalmente puede disparar una pequeña gota en cada cojín del pin. De menores pendiente ICs puede poner un cordón de soldadura a través de todos los pernos (intenta localizar donde aterrizarán los pines del IC de las almohadillas). Cuando la Junta es la tensión superficial de la soldadura fundida tira de él a los pines separados. De cualquier manera usted encontrará a veces consigues soldar puentes en partes (más notablemente los con finos cables inclinados) y usted tendrá que quitar estos más adelante.

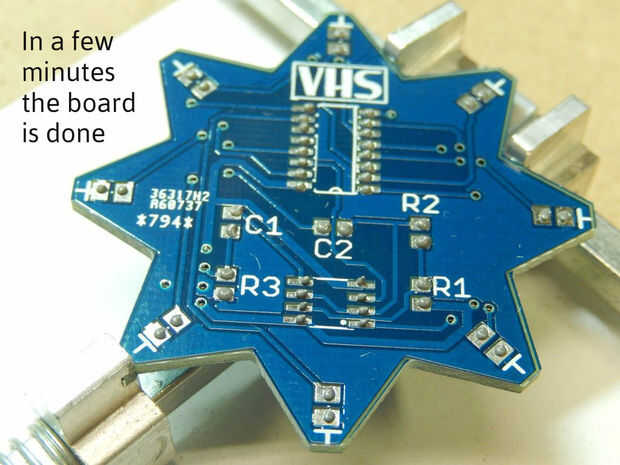

Una vez que ha terminado el pegar dar la Junta e para asegurarse de que no sólo tienes soldadura en todas las pastillas sino que no has puesto soldadura donde no es necesario. Si su PCB tiene también a través de partes de agujeros que estos se añadirán más tarde. No quiero hacer más difícil por accidentalmente llenando los agujeros con pasta de soldadura.
Ahora puede empezar a colocar las piezas. En este momento es muy agradable si hay una lista de piezas (a veces se denomina un BOM - lista de materiales) así que usted puede seguir las piezas como usted colocarlos. Si seguiste el paso anterior, tienes cada parte escrita en el papel. Es mejor comenzar con las piezas más pequeñas y trabajar por los más grandes. También se debe intentar trabajar desde dentro área de la Junta a la zona exterior.

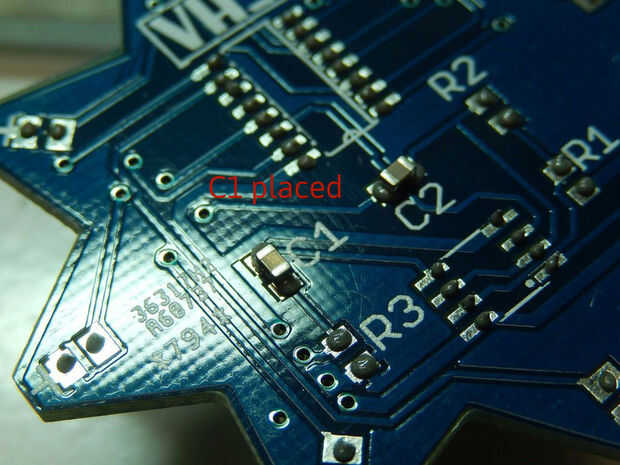

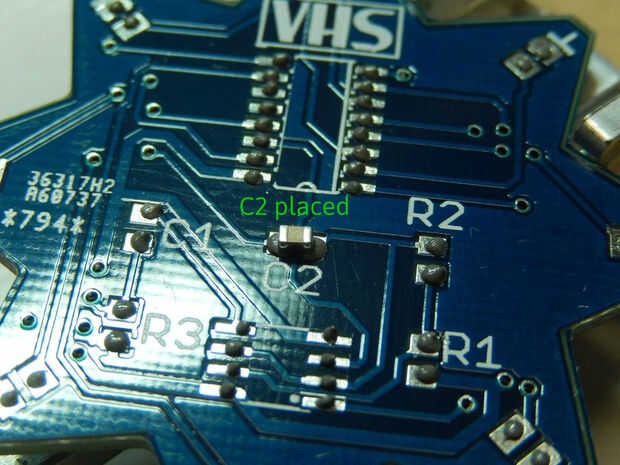

Uso de pinzas puede colocar suavemente cada parte. No empuje demasiado, pero asegúrese de que la parte se ha quedado atascada en el blob de soldadura. Mientras que usted puede tratar de mantener las piezas bien alineadas, no te preocupes demasiado como la tensión superficial de la soldadura fundida se alinea como le plazca sin importar cómo colocarlos. Sólo asegúrese de que están cerca de donde deberían estar y todo debería estar bien. Usted puede encontrar pinzas que hayan consejos que sea más fácil. O no.
Como colocar las piezas que tache el número de pieza (como R1) en el papel tan mostrar que he puesto. Me gusta Compruebe como ir ya que es fácil cometer errores. Esto no es algo que quiere correr.
Mientras que los resistores, inductores y condensadores de cerámica no se preocupan por polaridad, tienes Asegúrese de prestar atención con las piezas que les importa. ICs transistores, LEDs, casquillo electrolítico, tapas de tantalio y otras partes son sensibles a la polaridad. Si les colocas incorrectamente su circuito no funciona (mejor de los casos) o condensadores pueden explotar y estalló en llamas (lo peor). Por desgracia, porque las partes SMD son tan pequeño que encuentra un marcador como (el punto en un IC para el pin 1) o un lugar plano en un LED o una banda de un diodo puede ser muy difícil. A menudo tengo que consulte la página de especificación de piezas (búscalos por en la web) para tratar de averiguar la posición. Si se trata de un juego, encontrar una imagen de un tablero completo también puede ayudar a confirmar su posición. Piezas como un LED típicamente tienen un punto extremadamente pequeño u otro tal marcador que a veces que tienes que buscar.

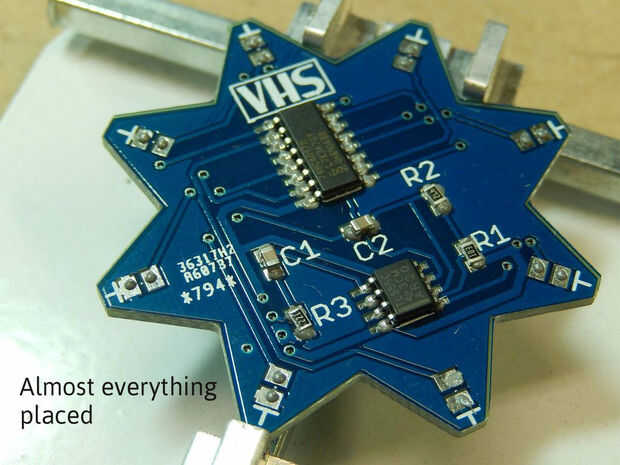

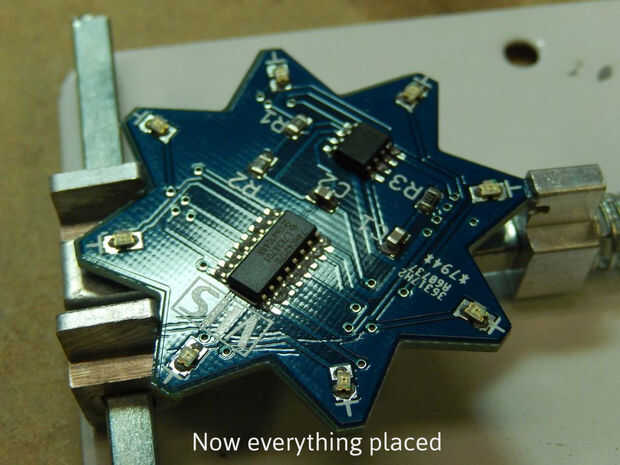

Una vez que todas las piezas se colocan doy la Junta poblada e otro. Tenga cuidado como un accidental golpe fuerte podría cambiar las cosas y hacer un lío. Otra vez Asegúrese de que no le falta nada y tal vez confirmar que cada parte sea la correcta. Por lo menos tanto como sea posible. Algunas partes no tienen ninguna marcas así de tienes a Ave María en algún momento.
Ahora si no eres feliz con las cosas, tienes algunas opciones:
Puede raspar todas las piezas, limpie la soldadura pegue y empezar. Si vas esta ruta, que usted tiene que asegurarse de que la soldadura pegue se ha eliminado. Si algunos se ha quedado atascado en un agujero o en otros lugares se derretirá cuando finalmente hornear la Junta y podría provocar un cortocircuito o un error muy difícil de encontrar más adelante. Usted puede intentar salvar las partes pero repito tienes que limpiarlos muy apagado y puede que no sea digno de su tiempo.
Podría eliminar algunas de las partes y a volver a trabajar un área de la Junta. Usted tiene que asegurarse de que no perturbar la zona que desea guardar. También hay que asegurarse de que el alcohol que se usa para limpiar no driblar en buena zona y disolver la pasta de soldadura donde usted lo necesita. Una posibilidad es hornear la junta después de haber hecho un cierto punto. Espero que usted podría hornear una tabla varias veces pero no lo he probado. YMMV.
Sin embargo antes de continuar con la cocción la Junta:
- Desconecte la alimentación y el suministro de aire en el depósito.
- Apague el compresor (si está usando uno) y drene el tanque del aire.
- Cierre la válvula del tanque de aire (si está usando uno).
- Retire la punta de la jeringa y colóquela en el pequeño recipiente que se llena parcialmente con el alcohol.
- Retire la tapa de tarro de alcohol y colocar en la jeringa.
- Guarde la jeringa con soldadura en lugar fresco (lugar en bolsa estanca de aire si colocar en nevera).
