Paso 12: Usando la soldadura pegue dispensador...
En este punto usted debe tener un PCB totalmente poblado con todas las partes en el derecho de colocar y pegar la cantidad correcta de soldadura. Ahora es tiempo para hornear. Utilizar un horno tostador que ha sido modificado para que funcione como un horno de reflujo. Usted puede encontrar muchos ejemplos en la web. Recomiendo invertir en tal bestia, si va a hacer cualquier cantidad de trabajo SMD. Posiblemente puede utilizar una sartén eléctrica pero no. Si no desea hacer esta inversión si usted local fabricante de espacio tiene uno. Entonces tienes una buena razón para unirse a...

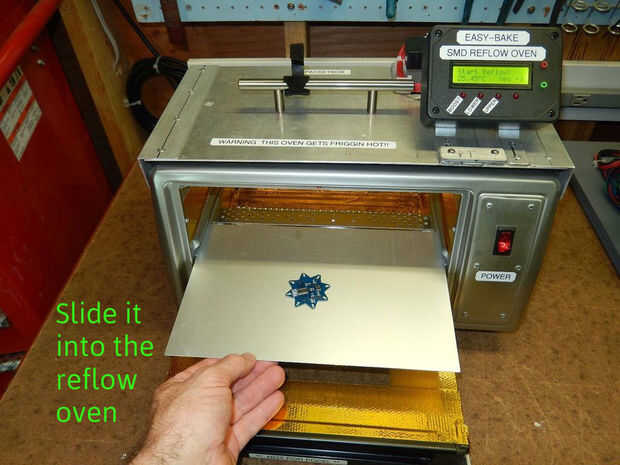

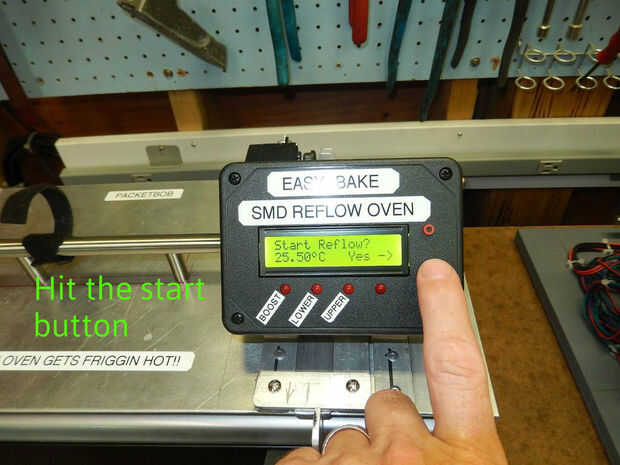

¡ Pero espere! ¿Qué pasa si no estás listo para cocinar la Junta? ¿O digamos que tienes la mitad pegado para arriba y no puede continuar hasta el día siguiente? Buenas preguntas. Si se desea retrasar la cocina de la Junta, recomiendo que al menos intenta colocar todas las piezas. Creo que la pasta de soldadura empieza a secarse y puede que tengas problemas si usted espera demasiado tiempo. No puedo decir cuánto es. Una buena idea creo que es que coloque una tabla de medias en una clase plana grande del envase de Tupperware y sellar con una tapa. Esto puede retrasar la pasta seque como rápida y definitivamente lo protegerá de dedos inquisitivos, aviones de papel errante y un gatos... Siempre me aseguro todo lo que necesito para un tablero (incluyendo tiempo) antes de que inicie. YMMV cómo que se cuece al horno la Junta realmente depende del horno que tienes. En la mía simplemente colocar el PCB (con cuidado ya que no hay nada más exasperante entonces esto conseguir lejos con un PCB y luego golpear el horno con ella como lo coloque y limpiando todo. Confía en mí, lo sé...) en el estante del horno, deslice la bandeja en el horno, cierre la puerta y presione start.
PRECAUCIÓN: Por razones de seguridad por favor, asegúrese de que utilizar su horno de reflujo en un área bien ventilada.

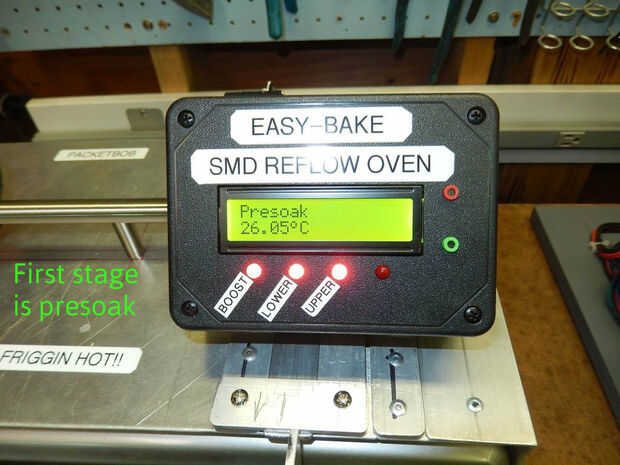

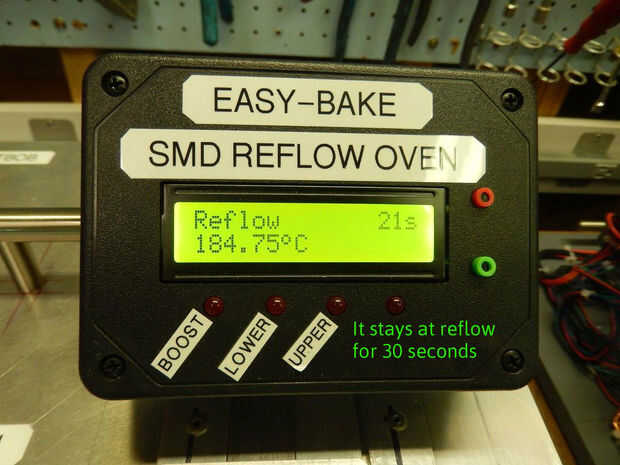

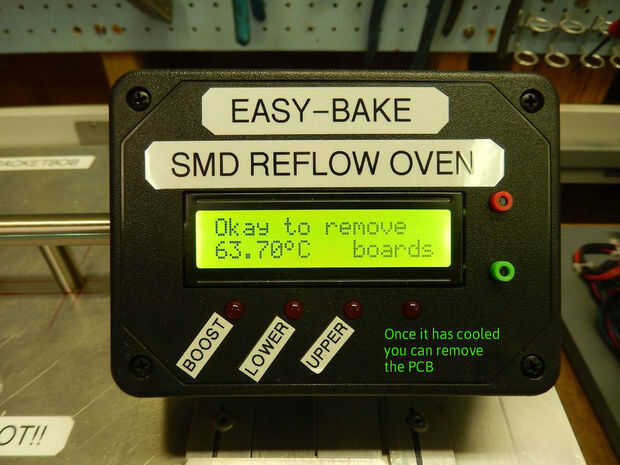

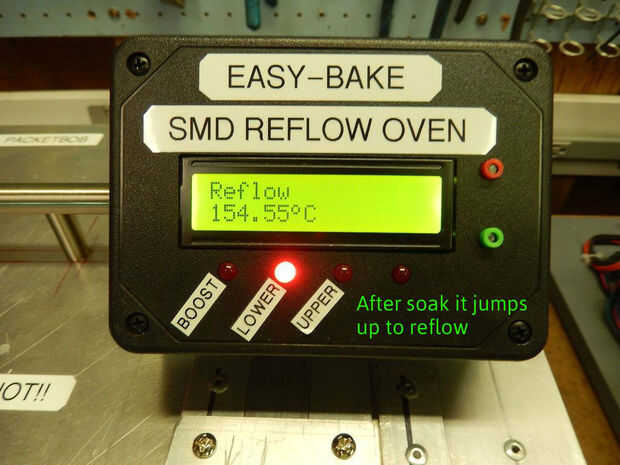

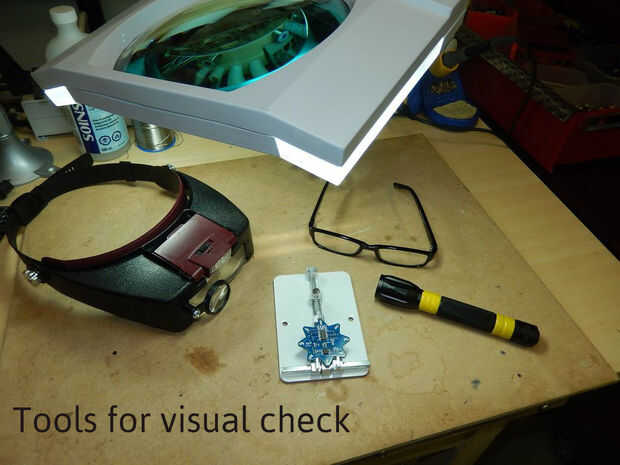

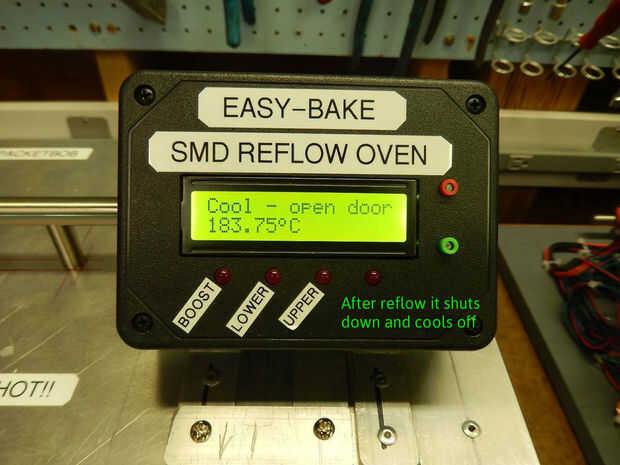

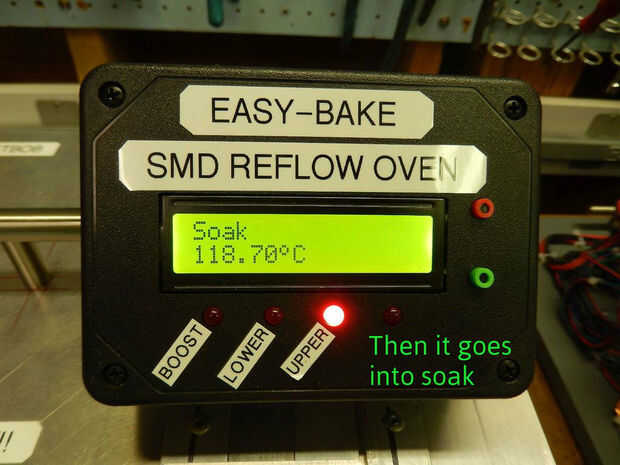

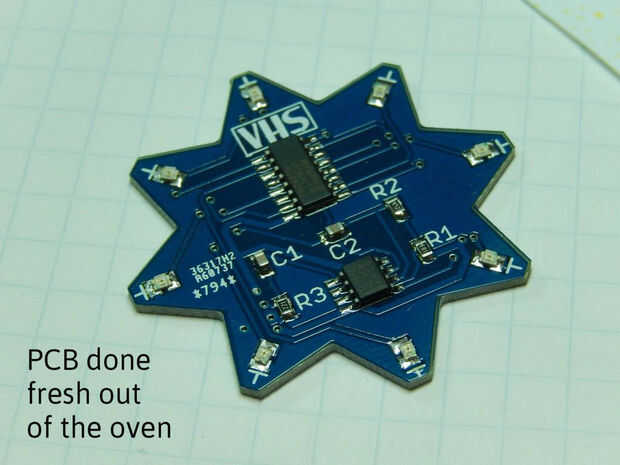

Asegúrese de que el horno está programado para la temperatura correcta para el tipo de soldadura que usa. Mio puse la C 183 para la soldadura con plomo que utilizo. El horno de reflujo siga un perfil de temperatura hornea el PCB. La acción de reflujo no se inicia hasta el final cuando el horno alcanza la temperatura de fusión de la soldadura. Si usted mira el tablero durante el proceso parece que nada está sucediendo durante varios Precaliente ciclos. Una vez que la temperatura de reflujo se verá la soldadura gris opaco pasta vuelta brillante plata y las piezas pueden cambiar un poco como efecto de toma de tensión superficial de la soldadura. Por lo general el horno se apagará una vez que se haya completado el ciclo de flujo. Mi horno tiene un servo que grietas abrir la puerta para dejar enfriar las cosas. Trate de dejar enfriar las cosas a menos de 100C antes de molestar al horno. No quiero agitan a cualquiera de las partes mientras que la soldadura está todavía fundida. Además sólo quemará usted los dedos si se toca. Confía en mí en aquél. Una vez se haya enfriado el PCB puede dar una inspección. Utilizar gafas de lectura, Monte cabeza lupa, linterna y un gran iluminado lupa en varias ocasiones para obtener una buena vista del PCB. Un microscopio USB también puede ser una buena idea.
Usted necesita comprobar unas cuantas cosas:
- Puentes de soldadura - aquí es donde se ha utilizado un poco demasiada soldadura y sin querer se ha unido con dos o más pines. Básicamente un corto circuito en el que no quieres uno.
- Empalmes de soldadura secos - aquí es donde no había suficiente soldadura (o no se colocó idealmente) y puede que necesite más.
- Nada del Nota - Asegúrese de que ninguna parte ha movido totalmente fuera de posición o cualquier otro extraño.

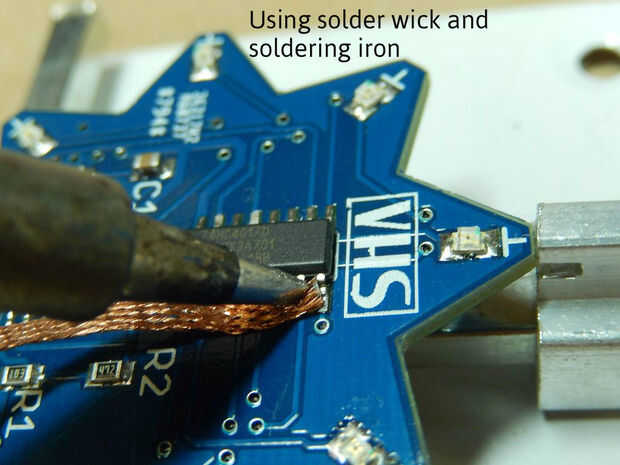

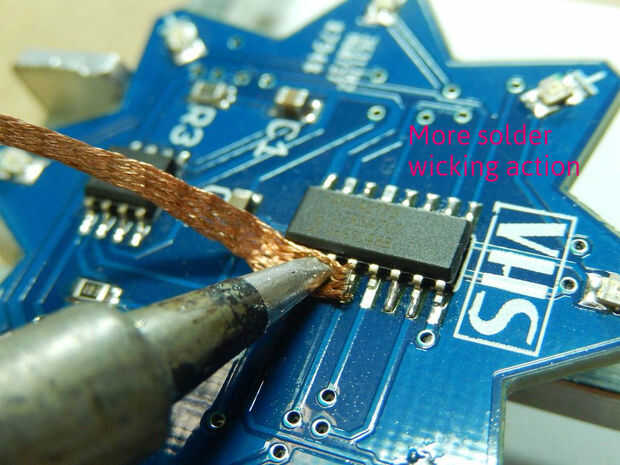

Fijación de puentes de soldadura no es tan difícil pero puede ser un poco tediosa. La primera cosa a intentar es mecha de soldadura. Yo uso el más estrecho que encuentro y un pequeño Consejo sobre mi soldador (tienden a usar una temperatura más alta en la plancha). Colocar la mecha de soldadura a través del área que ofende y calentar para arriba. La idea es calentar la mecha de soldadura y la soldadura renegada, entonces la soldadura fundida es absorbida por la mecha. Si el puente de soldadura está en una zona que no puede llegar directamente, esto todavía puede trabajar, como quitar la soldadura de un área se puede llegar a puede permitir que la soldadura sobrante que no puede llegar al flujo a la zona que retiró. Naturalmente esto supone estas áreas están conectadas y cerca uno del otro también puede utilizar un lechón de la soldadura para hacer lo mismo. Usted tendrá que experimentar para encontrar la mejor solución. Es también un poco de arte. Que necesita para ser uno con la soldadura. Usted necesita pensar como soldadura.
También puede utilizar un multímetro para confirmar que ha eliminado ningún puente y a continuación los detalles de esto. Tratar con áreas que parecen que no tienen suficiente soldadura es más fácil. Primero puedes probar continuidad con un multímetro. Si hay continuidad entre el pin y la almohadilla puede ser fino y no es necesario ningún tipo de fijación. Tiendo a utilizar demasiada soldadura. Pasar algún tiempo mirando tableros de producción que verá en otros lugares. Comparar a como luce la placa. Ajustar la cantidad de pasta de soldadura que se utiliza en tableros de futuro por consiguiente. En este punto que han tratado con defectos visibles en las partes SMD.

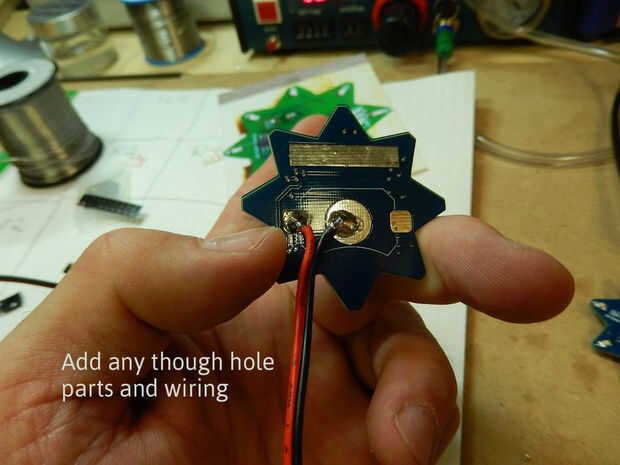

Si tiene sus proyectos a través de partes del agujero se deben añadir ahora. Éstos se sueldan en su lugar usando el soldador normal. Nuevo reloj para puentes. Ahora la Junta debe rellenarse completamente con todas sus partes.

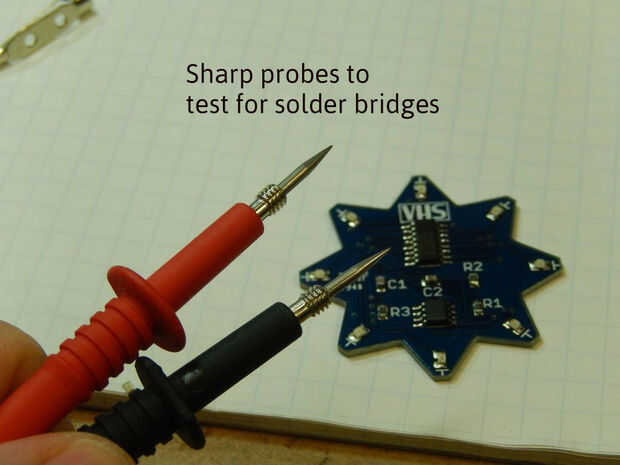

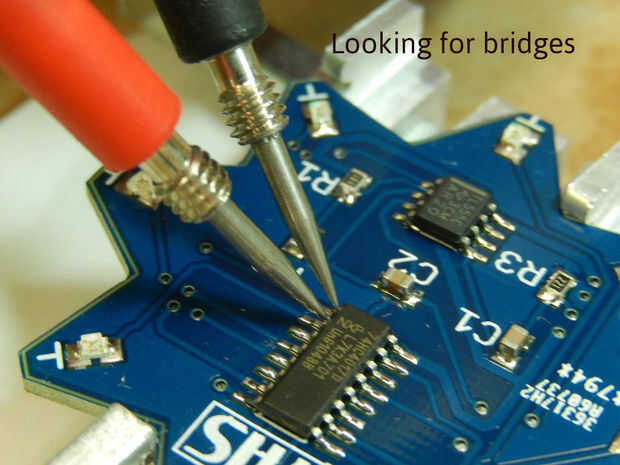

Antes de encender las cosas puede que desee comprobar eléctricamente cortos. Tiendo a hacer esto con ICs y cualquier otra parte con tono bien conduce. Pongo el multimetro en modo de prueba de diodo. Por lo general esto le dará una señal sonora si la resistencia es baja. Yo también uso un conjunto de puntas de prueba fina muy puntiagudos. Esto cortará cualquier flujo en la soldadura y dejar que entrar en pequeños espacios. También desea el esquema para la Junta que está trabajando. A partir del pin 1, coloque los cables a través de dos pernos adyacentes. Si hay sonido que supongo que todo no está bien. Si hay un pitido invierta arrendadas (tal vez una parte interna de la IC pasa corriente). Si no se queda sonido, supongo que todo está bien. Si hay un pitido que compruebe el esquema para asegurarse de que los pernos no están intencionalmente conectados en el circuito o el IC. Si así, entonces supongo que todo está bien. Si no, entonces miro más lejos un puente de soldadura posible. Esta prueba no toma mucho tiempo y le da tranquilidad adicional que no tienes problemas.

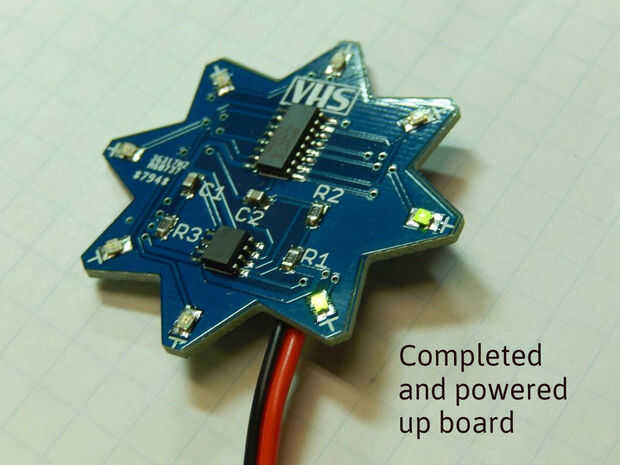

Después de esto llega el momento para encender el circuito y disfrutar de los resultados. Si tienes problemas, tienes que recurrir a sus habilidades de resolución de problemas. Esperemos que usted no tiene problemas.
Otra cosa importante a hacer es asegurarse de que usted Lave sus manos. No quiere un cable extra en su cuerpo. Es probablemente una buena idea lavarse las manos de los en cualquier momento puede levantarse y camina lejos de su estación de soldadura y aún más importante si se levanta a tomar o un aperitivo.
