Paso 3: Fijación del cableado de CA...
Como ya he dicho que estas son hechas realmente barato. Las fuentes de alimentación en estas no son las unidades de detección automática que pueden trabajar en 110 o 220 Vca. Estos dispositivos tienen un transformador y tiene que coincidir con la tensión de red (110 VAC en América del norte).
Ahora dependiendo de su unidad, y que lo consigues, puede que necesite hacer una modificación en el cableado del transformador para que funcione a 110 VAC. Que mis colegas VHS trajeron de Shenzhen fue conectado para 220 VAC pero el primario del transformador tenía un golpecito de centro y fue capaz de modificar fácilmente para 110 VCA. Usted puede ser capaz de hacer esto o simplemente reemplazar el transformador con uno para 120 VAC.

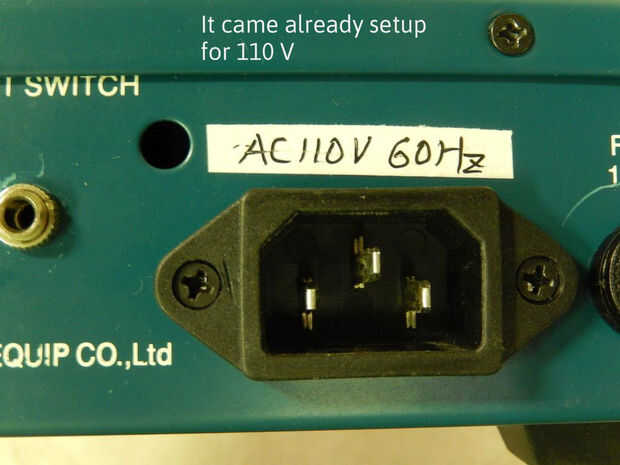

Aunque la unidad que compré fue promocionada como 220V, cuando demostró para arriba se podía ver que habían reemplazado el transformador con una versión de 110V. Incluso habían escrito 110V en la contraetiqueta. Ninguna etiqueta CSA o UL aunque.

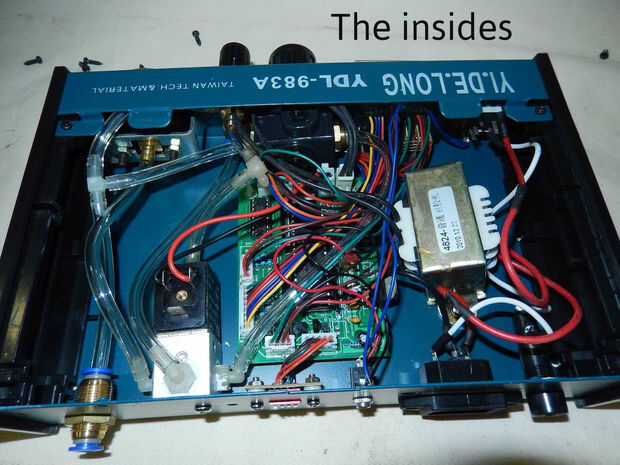

Sin embargo tan pronto como desempaquetado el dispositivo que sentí un "sordo" sonido desde dentro cuando movido lo. He quitado la tapa y había descubierto algunas cosas con el cableado de 120 VAC:

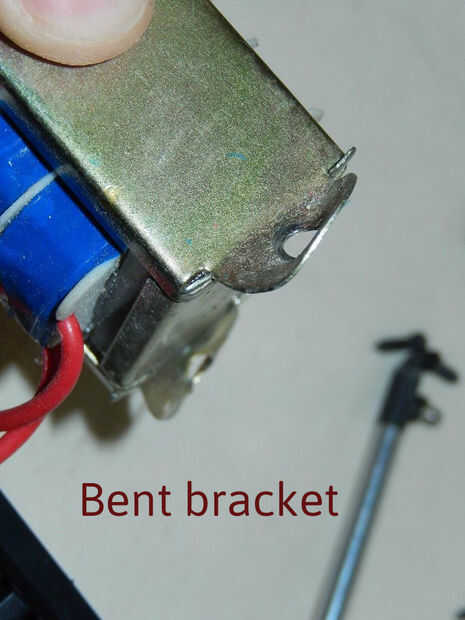

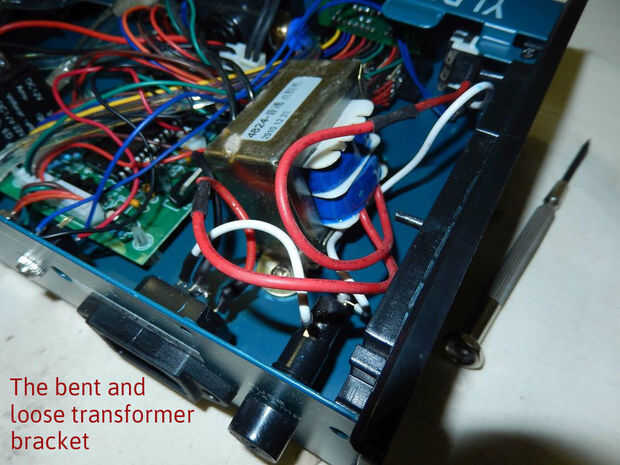

- El transformador de 220V original había sido reemplazado con un 110V uno busca pero nunca se han apretado correctamente. Era flojo y sus bridas de montaje estaban realmente decididos. Eso explica el ruido clunking.

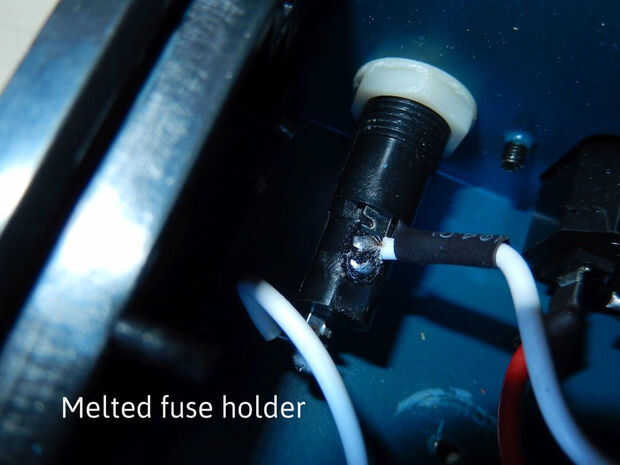

- Uno de los terminales de soldadura en el portafusible se derritió en el soporte (demasiado calor al soldar en la fábrica que supongo).

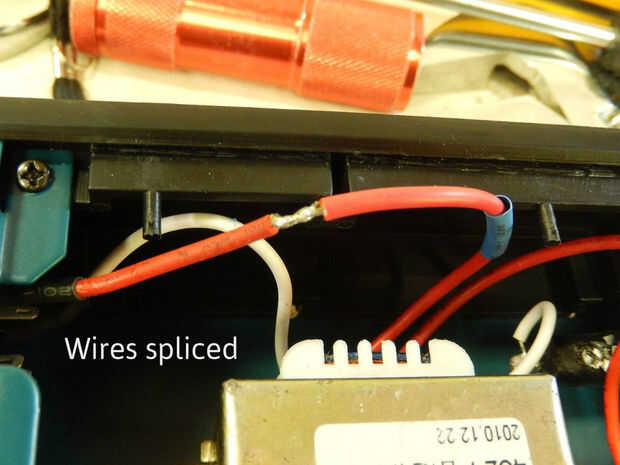

- Varios de los cables AC habían sido dañados al ser despojado y apenas tenía cualquier hebra izquierda estén soldadas en su lugar. Dos de los alambres rompieron sólo debido a mi moverlos alrededor cuando soporte de tratar con el transformador de doblado.
No estaba realmente esperando QA gran en esto de todos modos.
PRECAUCIÓN: Recuerde que está trabajando con tensión de red aquí. Asegúrese de que la unidad esté desenchufada cuando se realice este tipo de trabajo.
Sin embargo quería sentirme segura al utilizarla, por lo que hice lo siguiente:

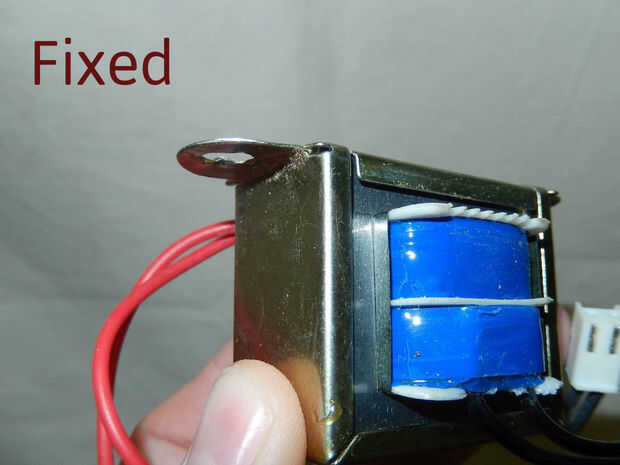

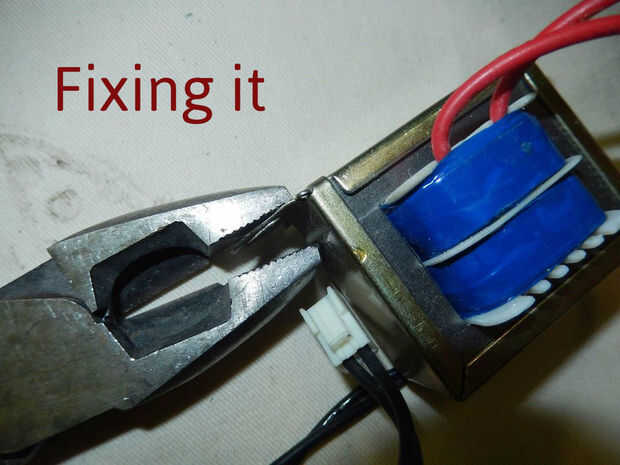

- Retirar el transformador, fija sus bridas y montados en sitio con máquina de tornillos y tuercas (más que el queso tornillo roscada solo en la parte inferior de la caja).

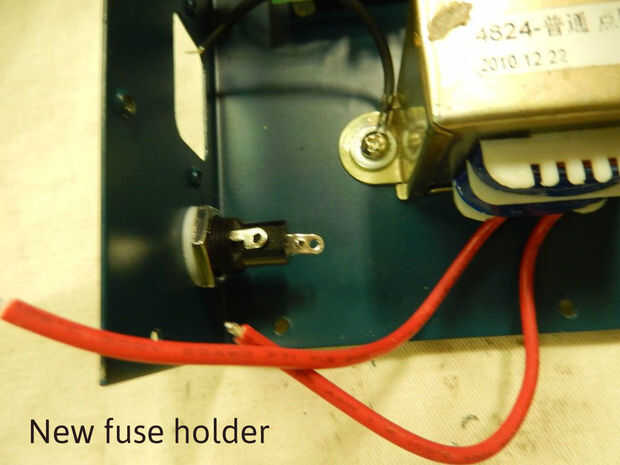

- Sustituye el soporte de fusibles. Mantiene el fusible de 1/4 como este dispositivo no dibuja mucho actual.

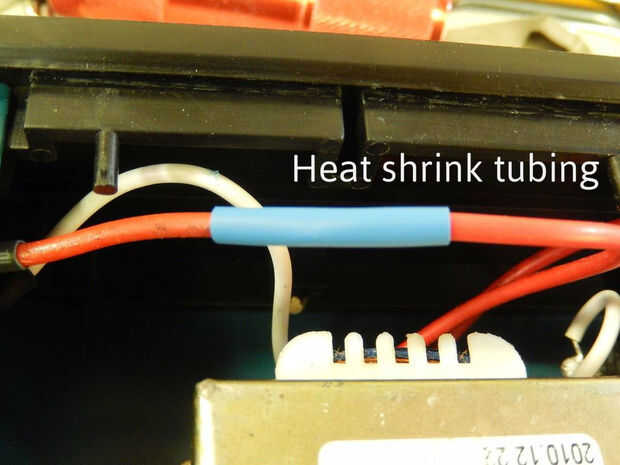

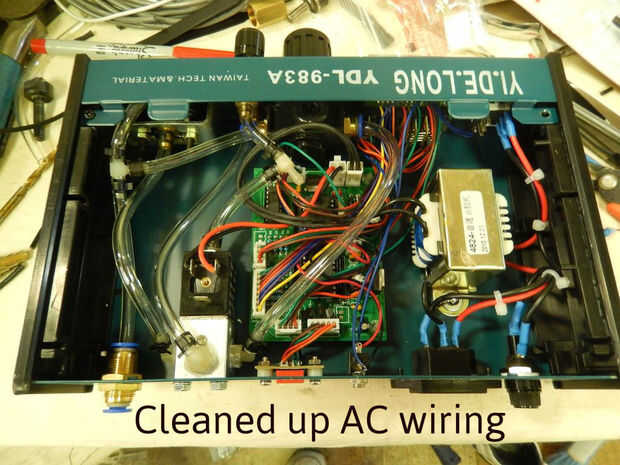

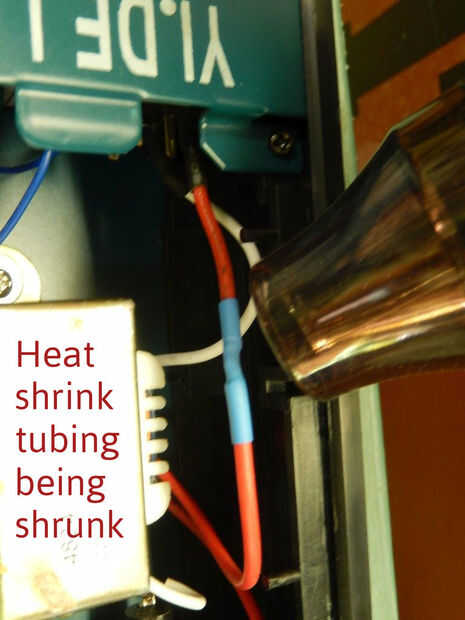

- Reemplazar todo el cableado de 120 v conectar el enchufe, fusible, interruptor y transformador. Las conexiones también fueron cubiertas en tubería termocontraíble. Nota el termocontraíble fotos muestran mi la reutilización de algunos de los cables originales. Poco después, partió y que me llevan a volver a cablear todo. Mejor seguro que lo sentimos...

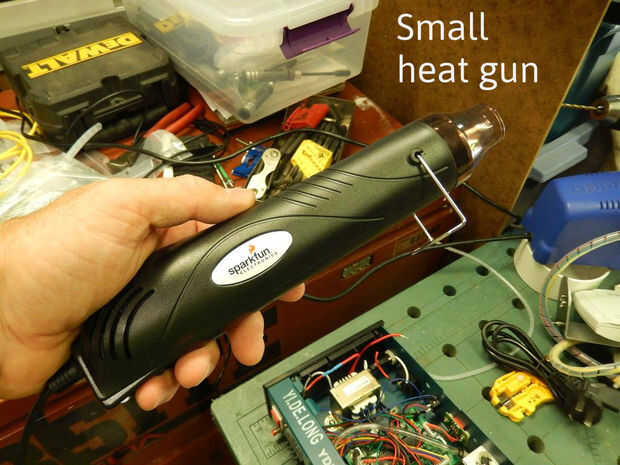

Si bien tengo una pistola de tamaño completo, recogí esta pequeña unidad de SparkFun. Debido a su pequeño tamaño es fácil de usar en espacios estrechos sin calefacción para arriba de todo.
Una vez que haya completado el cableado AC darlo todo e para asegurarse de que ha conectado todo correctamente. Cuando se enciende el indicador LED deberá encenderse con lo que el "tiempo del conjunto" está configurado para. Si comienza ciclismo sin parar entonces los conmutadores DIP pueden incorrectamente establecer. Apagarlo y seguir leyendo.
Si empieza a fumar es probablemente mejor apagar la energía...
Tal vez ir a tomar una copa para calmar los nervios...
Si, por cualquier razón, desea reemplazar el transformador, una unidad mide 14V sin carga y cae a sobre 10V cuando el solenoide se energiza. La carga con el solenoide alimentado trata de 0,40 amperios.
