Cómo hacer un driver de alta potencia 555 flyback (2 / 3 paso)

Paso 2: El circuito

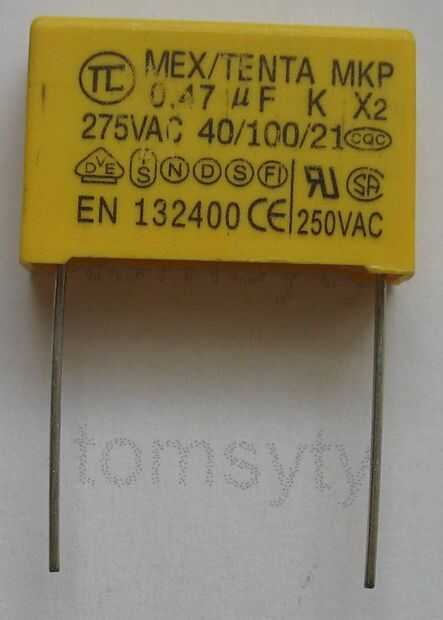

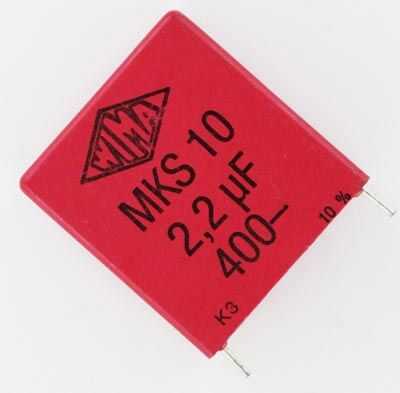

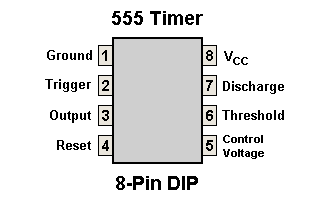

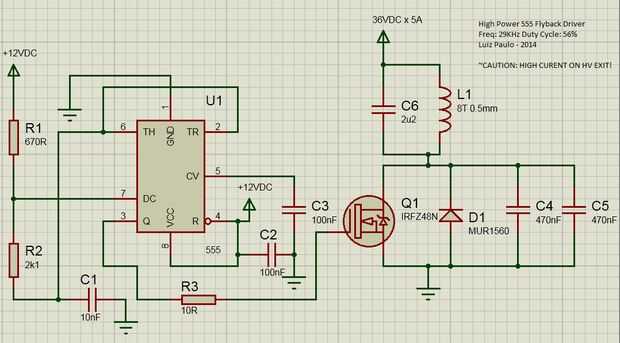

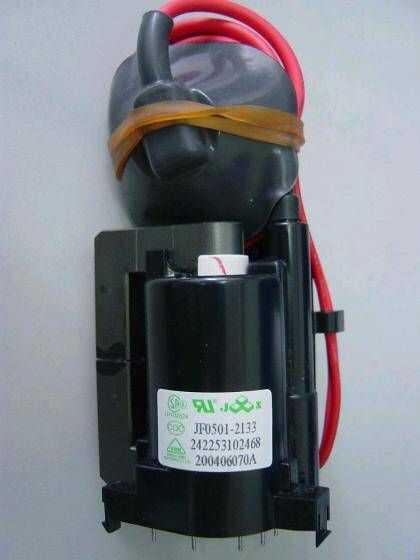

Se trata de los esquemas y algunos componentes... Transformador Flyback, 555 temporizador, condensadores y el MOSFET...

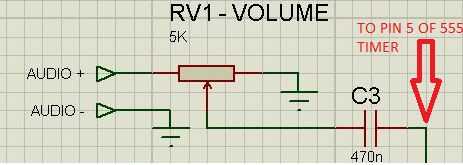

Recordar: Puede utilizar IRFP260N o mejor para obtener más poder... Sugiero para utilizar en mínima 5A transformador... Transformers es mejor que la conmutación de fuentes de alimentación para este circuito! Puede reproducir audio en arcos añadiendo a un jack audio y reemplazar el capacitor de 100nF para un condensador de 470nF en pin 5... Como en la foto.
