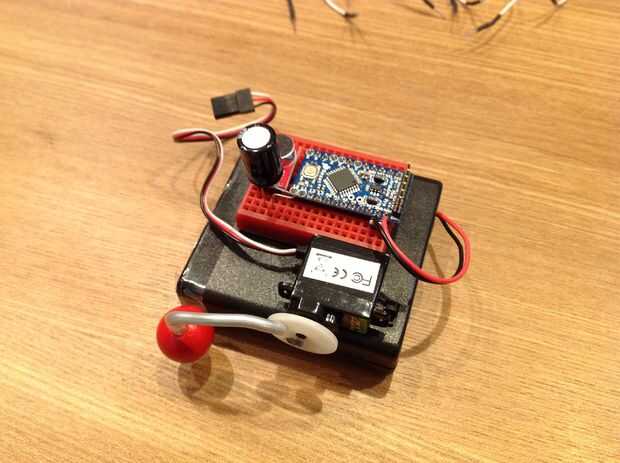

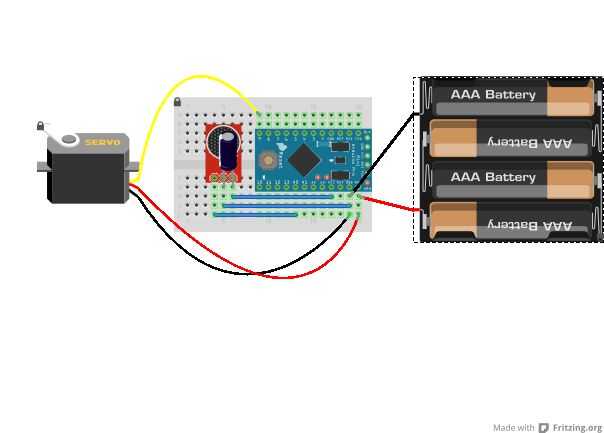

Paso 4: Conecte el circuito en el tablero de pan.
Entrada analógica es para el micrófono y el Digital Output(PWM) para el motor cinemático.
El módulo de micrófono necesita la energía Vcc(3.3V) del pin de Vcc de arduino.
El motor servo requiere 5 a 6V para ser conducido, por lo que conectar la batería a él.
¿Qué es el condensador en VCC y GND? Porque yo he sufrido del ruido del micrófono. La combinación del módulo de ECM por Sparkfun y Arduino parece ser inestable. Por ejemplo, cuando escribí el código de comunicación en serie para controlar el valor de A/D, causar ruido enorme y el valor de A/D mantiene alta. Así, el condensador es aliviar mi mente.
