Cómo hacer un flujo de interruptor (4 / 4 paso)

Paso 4: Nota en el interruptor de láminas.

Utiliza un interruptor de láminas de una alarma de ladrón de ventana vieja pero que tenga algo diferente.  Hacerlos tomar 120 voltios de CA, pero opté por usar sólo lo que tenía que es bueno para tal vez 5 a 12 voltios con corriente baja.  Así que con eso necesito hacer una caja de adaptador.  Circuito lo suficientemente simple como para no aburrirte con eso.

También tuve un relé controlado de CC de 12 voltios que puede manejar a 120 voltios de CA.  Así que usé una fuente DC 12 para controlar el relé del interruptor de láminas que a su vez un receptáculo en el lado de la caja y un medidor de Hobbs en el frente.  Un medidor de Hobbs es un dispositivo que tiene un velocímetro como pantalla que solo cuenta las horas que lo que nunca se conecta a funcionamiento o encendido.  Son cosas como generadores, tractores, equipo pesado o algo que necesite mantenimiento por hora.  Verifique ebay para obtener algunos ejemplos.  En mi caso he querido contar hasta 9000 horas para saber cuando cambiar la bombilla defectuosa.  Yo tuve uno en mi generador de huracán que no he usado desde 2004 por lo que simplemente pidió prestado.

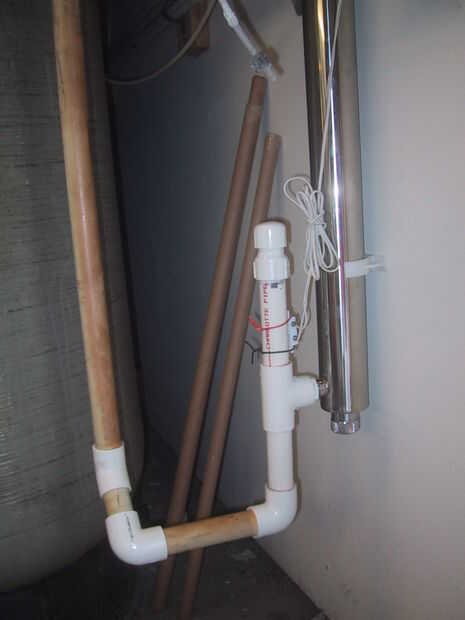

La posición del interruptor reed puede necesitar ser ajustado una vez que tengas el agua así como tengo cable temporal manteniendo. Resulta que funcionó derecho fuera el bate sin ajustes.

Gracias por leer esto hasta ahora.  Me avisas si tienes alguna duda.  Era un proyecto bastante fácil y no he visto nadie hacer frente a este problema.
