Cómo hacer un generador Solar portátil (4 / 6 paso)

Paso 4: cableado

Tiempo para atar con alambre para arriba!

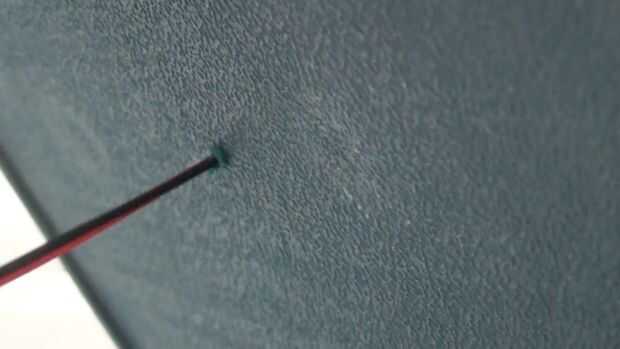

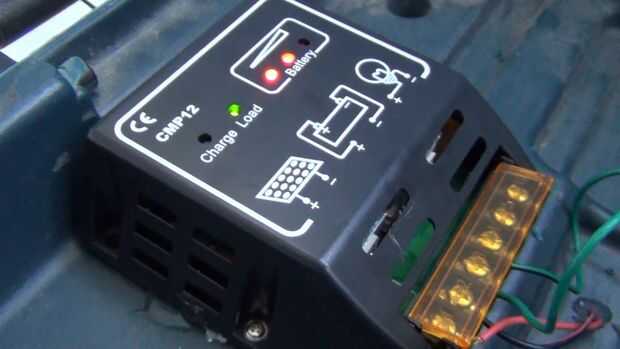

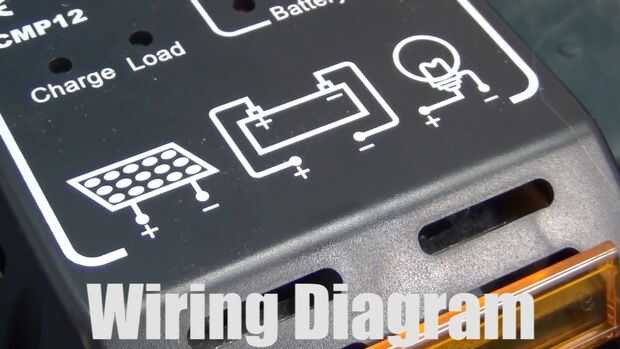

Esta compilación es muy simple como el controlador de carga (Foto 2) vino con instrucciones

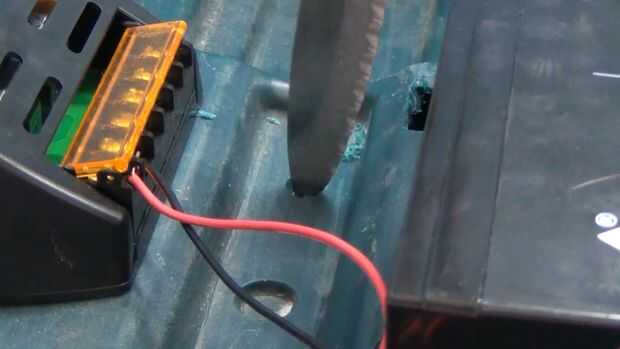

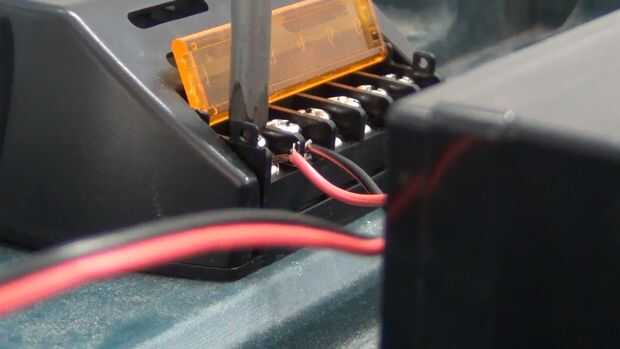

Sólo tiene que conectar + y - de las pestañas de la batería al controlador

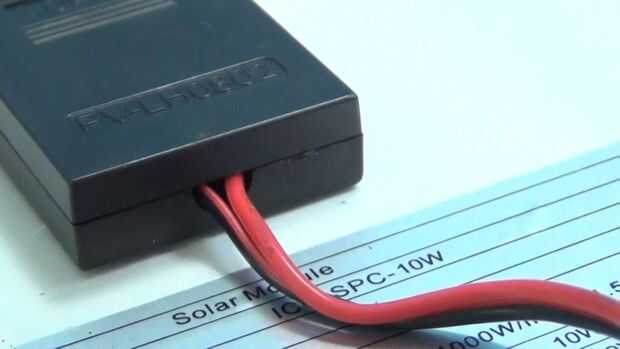

+ y - del panel solar al controlador

+ y - del módulo a la batería USB (con un interruptor entre la - línea)

y la carga del controlador a los dos cables se trata de nuestro 12v + y - para utilizar.

Lo que hice con el mio es simplemente añadir un conector a la izquierda de la caja. De esa manera siempre que necesito 12v solo conecto en el conector.

Simple, barato y muy efectivo!
