Cómo hacer un instrumento de Arduino (usando un Sensor de ultrasonidos) (2 / 4 paso)

Paso 2: cableado

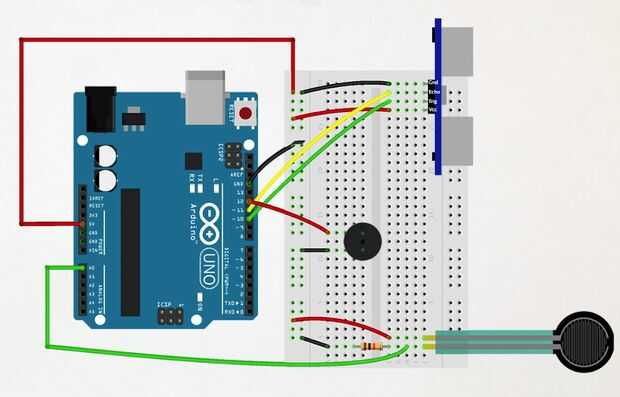

El cableado es más fácil si usted toma componente por componente.

Ultrasónico:

Conectar toma de tierra para el arduino tierra, echo a un pin digital (yo usé 11), trig a un pin digital (yo usé 10) y VCC de 5V

Zumbador piezoeléctrico:

Conectar la punta positiva en un pin digital (yo usé 12) y el cable negativo a tierra

Fuerza resistencia sensible:

Conecté un cable directamente a 5V y el otro cable directamente a A0. Colocar una resistencia después el alambre de A0 y conectar a tierra
