Paso 2: Agregar el Chip de 555Timer

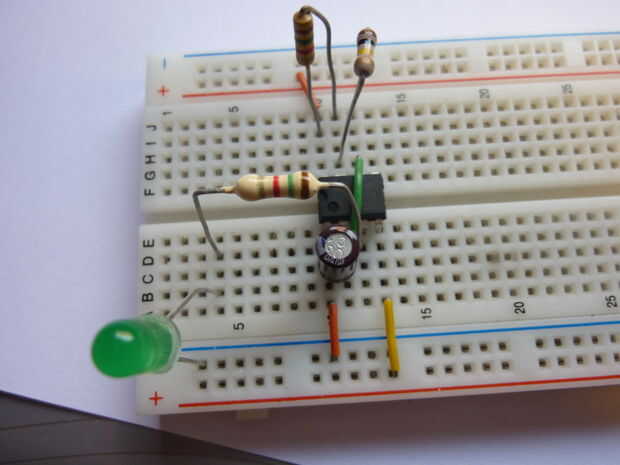

Foto 1: Los esquemas de la Timercircuit.

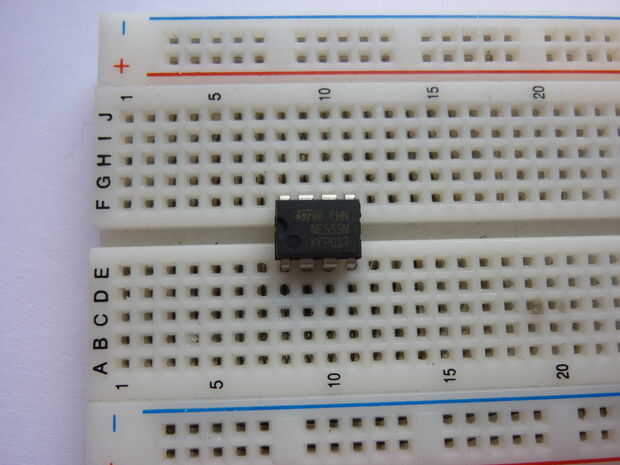

Foto 2: Poner el 555 en el tablero al igual que este.

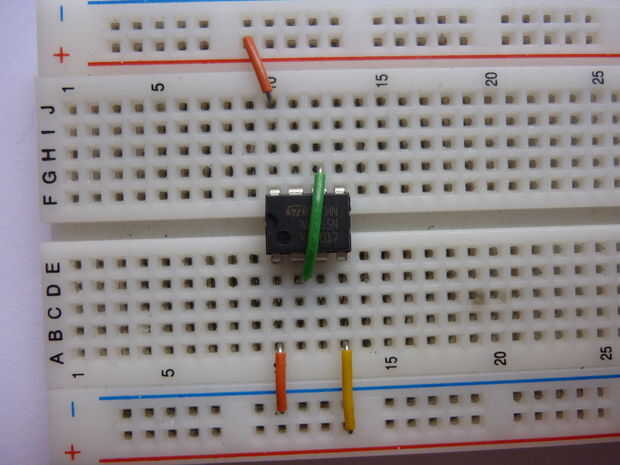

Foto 3: Conecte las clavijas de alimentación V + y GND. pasar la foto a ver que pin es de V +, GND y RESET.

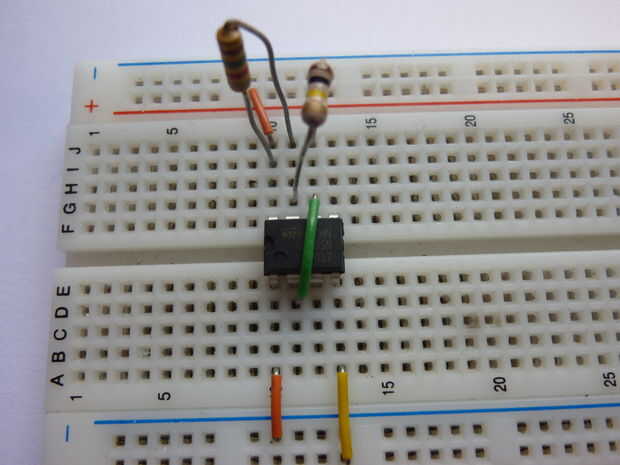

Foto 4: Añadir un pequeño puente desde el Pin 6 a Pin 2.

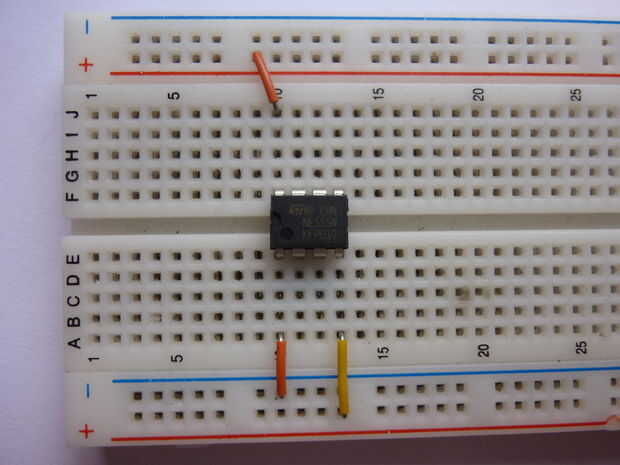

Foto 5: Añadir el 1, 5k y las del 100 k Ohm resistencias.

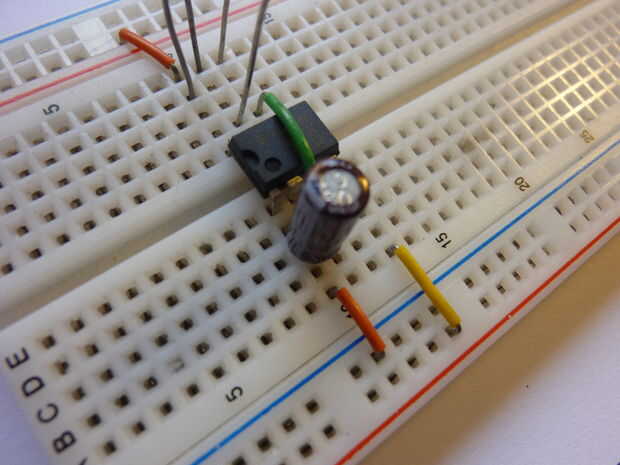

Foto 6: Agregar un condensador con algo alrededor de 0.47µF.

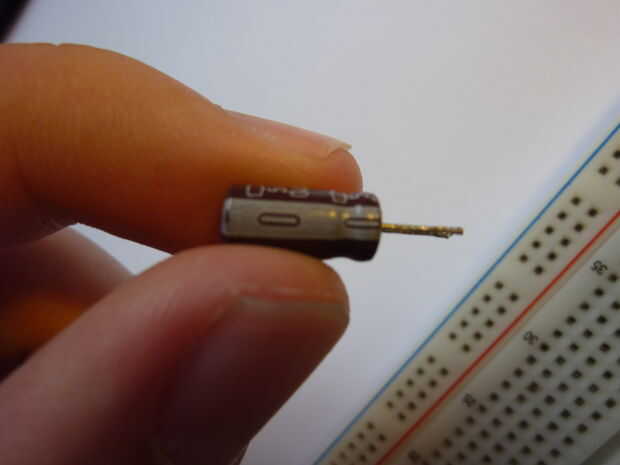

Foto 7: ¡ Cuidado con los negativos y las conexiones positivas de la tapa!

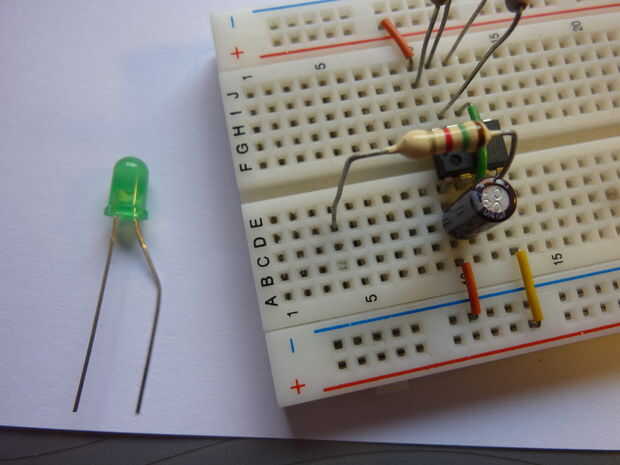

Foto 8: Igual que la tapa, el LED tiene un positivo y un sentido negativo, también.
La pierna más corta es la conexión negativa (-).
Foto 9: Agregar un 1.5 k Ohm resistior y conectar tu LED.
Ahora, conecte la alimentación. El LED debe parpadear. Si lo hace, vaya al paso 3.
Si no, revise todas las conexiones y asegúrese de que todo es correcto.
