Paso 3: Añadir diodos y condensadores

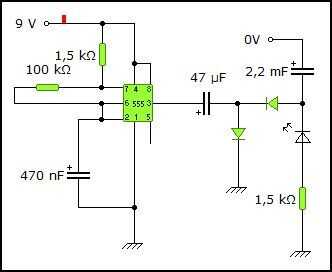

Foto 1: Todo el circuito.

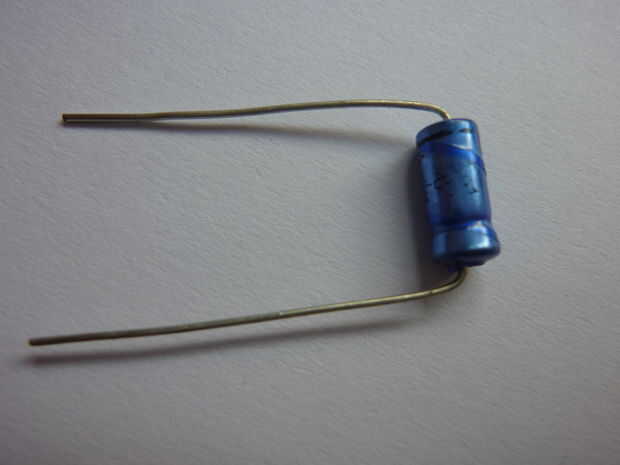

Foto 2: Cada condensador electrolítico tiene un + y una - conexión.

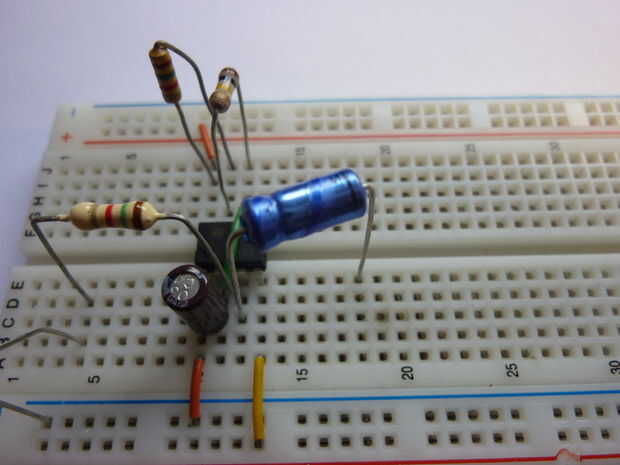

Foto 3: Conecte el lado positivo de su casquillo con el Pin de salida (Pin 3) de sus 555.

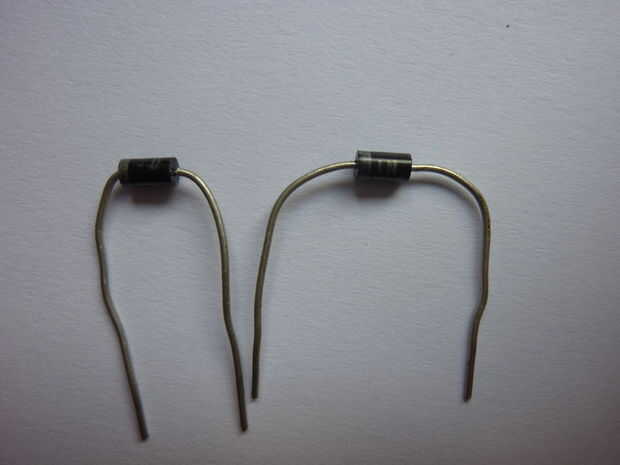

Foto 4: Igual que la tapa, sus diodos tienen un ánodo (+) y un cátodo (-).

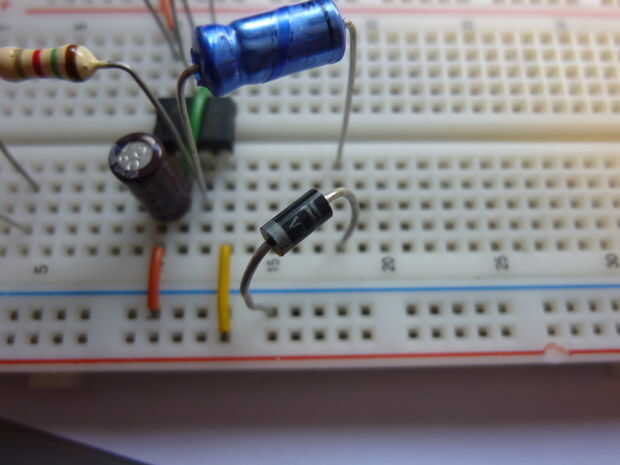

Foto 5: Conectar el diodo como esta. Desde el pin negativo de la tapa al lado del diodo sin la raya. El lado con la raya va a la tierra.

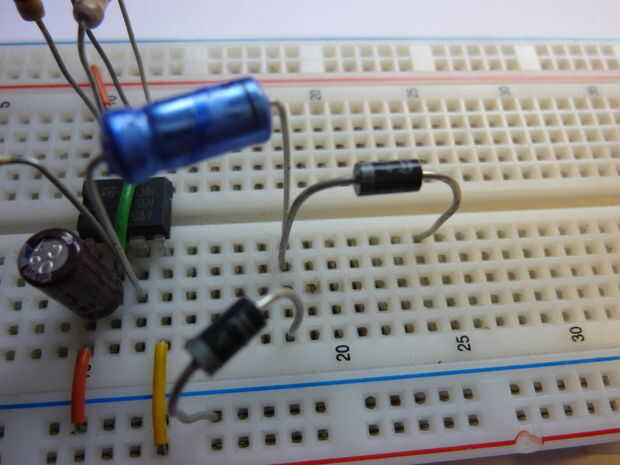

Foto 6: Colocar el segundo diodo en este. El lado de rayas va a la conexión negativa del condensador. Use un lugar libre para el segundo perno del diodo.

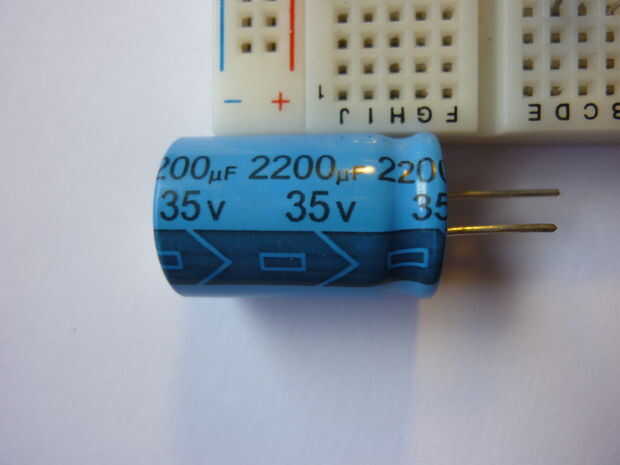

Foto 7: Casquillo grande!

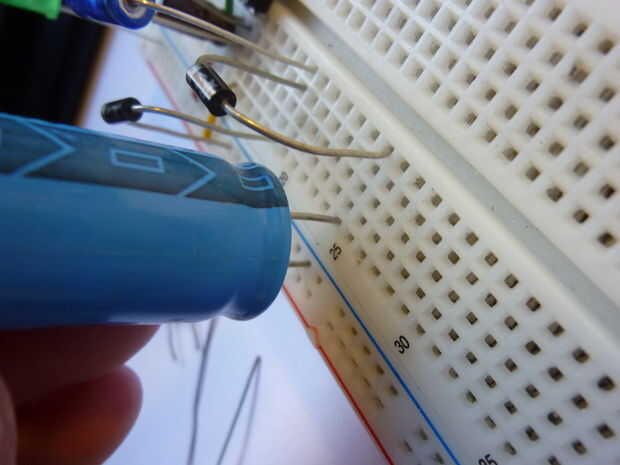

Foto 8: Este lugar con el positivo a la línea GND de tu bredboard y el cable negativo al lado de ustedes no rayas segundo diodo. No conecte mal. Esto podría dañar su 555 o tapa!

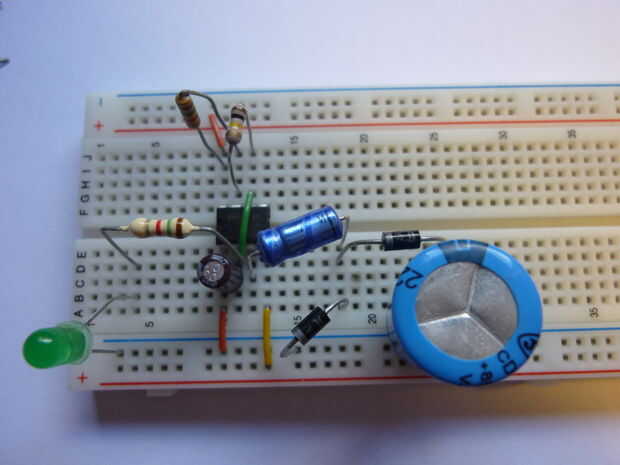

Foto 9: El circuito terminado.
