Paso 1: Componentes y diseño
- Cautín y soldadura.
- destornilladores, planos y estrella
- taladro inalámbrico.
- arma de pegamento caliente del derretimiento.
Herramienta opcional:
- contenedor de alambre.
La versión rectificada de onda completa tiene mejor rendimiento pero es un poco más ruidoso si utiliza el ventilador opcional. El ventilador es un ventilador sin cepillo de 60 x 60 mm 12 CPU que estoy manejando en
5V para reducir el ruido y la consumición actual.

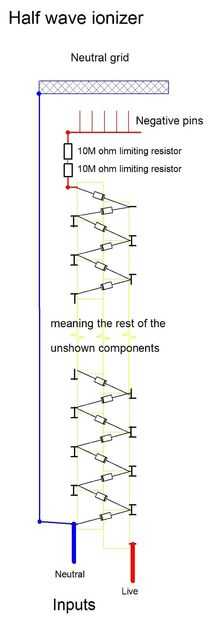

La versión de media onda utiliza menos componentes y menos corriente, el tamaño más pequeño también es más complicado de construir.
En ambas versiones la banda negativa sobre el diodo debe apuntar hacia la tensión de entrada.
Si sigues las flechas verdes en los diagramas de componentes, en primer lugar encontrará el lado negativo del diodo primero, indicado por la banda blanca.
