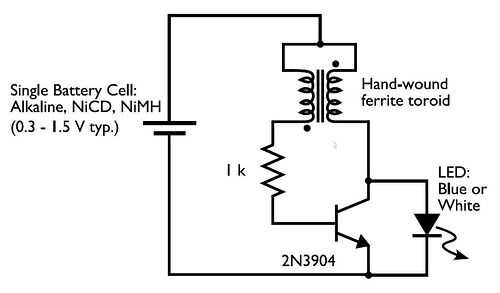

Paso 3: Enrollar el toroide (transformador)
Para esto, puede toma el alambre de cobre revestido de esmalte fino y dobla por la mitad. Ahora, pase el doblado final a través de la base de la mayoría de la manera para que los dos extremos libres se peguen hacia fuera unos 40mm de la base. Pegamento a la base de lado a lado y deje que el pegamento fijar. Pegamento caliente del derretimiento hace este sencillo y rápido, pero asegúrese de que utilizar sólo un pequeño punto de pegamento. Ahora, viento 20 se convierte en el núcleo de ferrita en una fassion bifilar (bien, usted tiene que realmente como se utiliza cable de dos hilos!) y una vez terminado, la gira uniformemente alrededor de la base y pegar el otro extremo (el extremo doblado) del alambre del núcleo para evitar que el desenrollar. La mejor manera de hacerlo es poner una cantidad pequeña de pegamento caliente en el agujero de la base de ferrit. Esto impide las bobinas móviles o relajarse. Trate de mantener las vueltas tan estrecha como sea posible contra el núcleo, pero huecos pequeños entre el alambre y la base son aceptables. Ahora usted necesita cortar el extremo doblado del alambre para que tenga dos devanados separados en el núcleo. Recorte los extremos del alambre
a 20mm de longitud y quitar la capa de esmalte. Una vez que se eliminan los extremos del cable, use un
multímetro para encontrar los dos extremos de cada bobina. Se convierten A los bobinados y extremos de los cables de B. A1 y B1 desde el mismo lugar en el transformador, como A2 y B2.
Otra forma de este http://www.flickr.com/photos/oskay/1830118932/in/photostream/ del viento.
2N3904 hoja de datos (pdf) http://www.fairchildsemi.com/ds/2N/2N3904.pdf.
