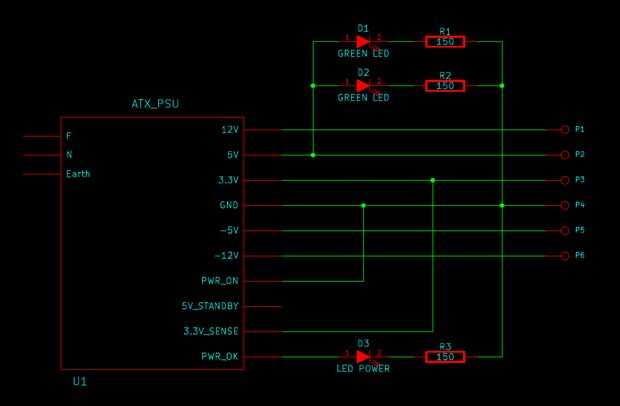

Paso 2: esquemático
Con esto en mente, es hora de empezar a diseñar el circuito. Lo único que voy a necesitar es las tensiones de salida, por lo tanto voy a 6 perforaciones para 6 conectores:-12V,-5V, GND, 3.3V, 5V y 12V.
Para el interruptor de encendido/apagado, el adaptador de red que estoy usando ya tiene uno en el lado de alimentación de CA y ya no necesito el terminal de Standby de 5V, que puedo usar el interruptor de red como mi interruptor ON/OFF. Así que se conecto el cable verde directamente a un cable negro. Alternativamente también se podría poner un interruptor entre la conexión de este.
Ahora los 3.3V terminal de sentido. Para esto vas a tener que probar su fuente de alimentación para ver si funciona sin él o no. Quité el cable marrón y mi fuente de alimentación todavía funcionaba bien, pero esto no es cierto para todos los modelos. Si desea evitar esta duda, sólo puede conectar el cable marrón (sentido) con los 3,3 v cables, de esta manera usted estará seguro de que funciona como debería.
Utilicé el cable terminal o gris PWR OK para conectar mi LED de potencia. De esta manera mi indicador de ON también me dirá si todos los voltajes son correctos. Desde este terminal se pone de pie a 5V cuando ya está todo listo, sólo puedo poner un LED en serie con una resistencia de 150 Ohm.
