Paso 3: conexiones

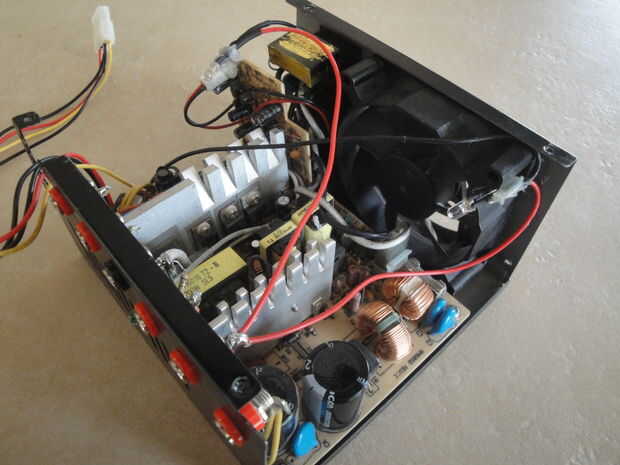

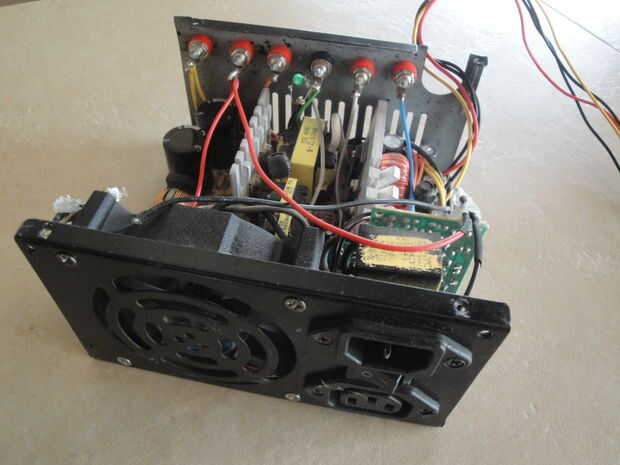

Aquí están las conexiones a los terminales. Dejé más de un cable en algunos terminales para que puedan utilizar más actual. Las especificaciones de potencia para cada salida es distinta y puede encontrarlo en la carcasa de la fuente de alimentación, pero para usar correctamente debe salir más alambres en paralelo. De lo contrario, dependiendo de la aplicación por supuesto, podría alcanzar el límite de corriente del cable, y la caída de tensión también aumentaría. También cortó todos los cables que no necesito.

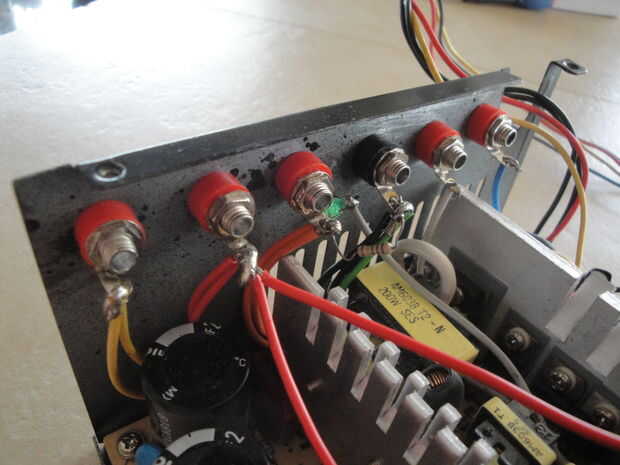

Finalmente y para las miradas, puse 2 LEDs en el interior de la fuente de alimentación conectada a la terminal de 5V (cables rojos), en serie con resistencias de 150 Ohm. Usé el terminal de 5V en vez de la terminal de PWR OK porque PWR OK es solo un indicador terminal y por eso que su producción actual es muy limitado. Aunque probablemente podría conducir 2 LEDs más.
También salí de un conector para discos duros o unidades de disco en caso de necesite probar uno.
