Paso 7: electrónica
El circuito en la caja de luz es básicamente el mismo que utilizamos en mi proyecto de cartel de teatro de la película.

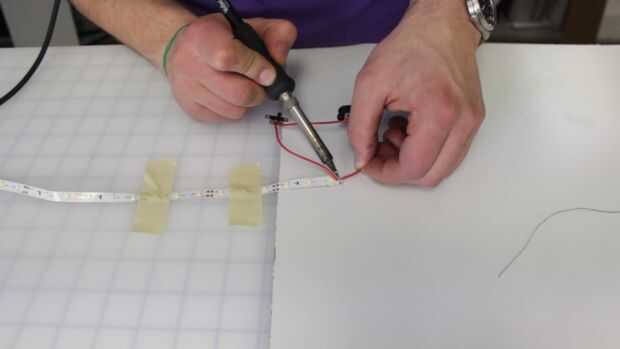

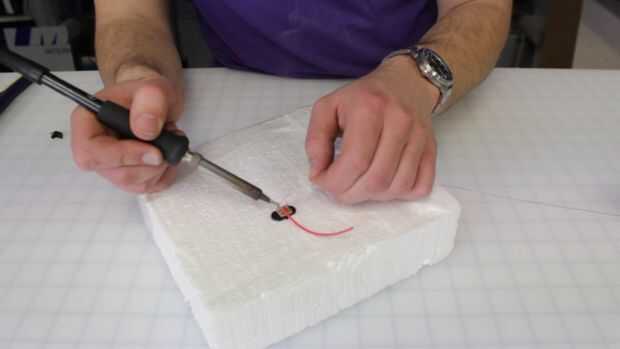

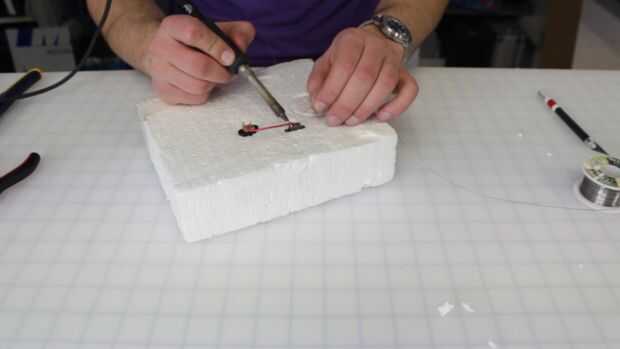

Primero coloque un cable de 3" a la patilla positiva del adaptador de corriente. Conecte el otro extremo del cable a un pin en el interruptor. Luego tomar un alambre de 4" y conéctelo a la clavija adyacente en el interruptor. Después de eso, conecte un cable de 3" a la patilla negativa en el adaptador de corriente.

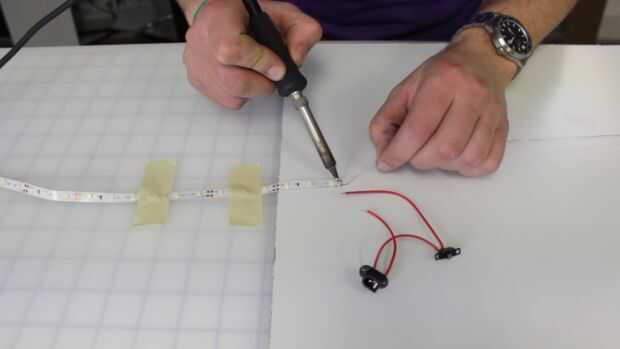

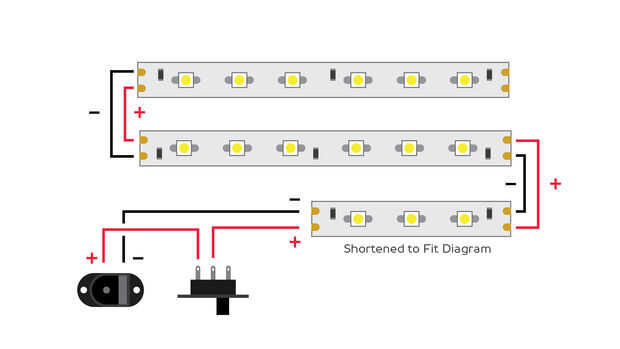

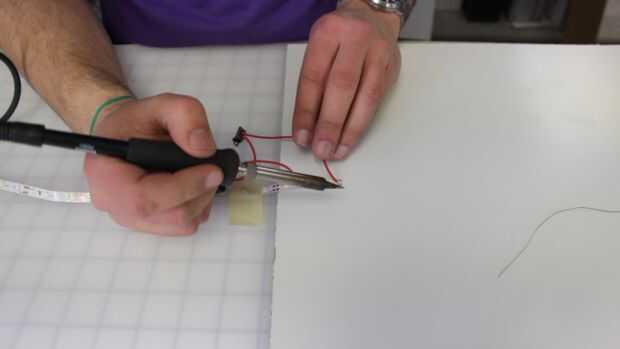

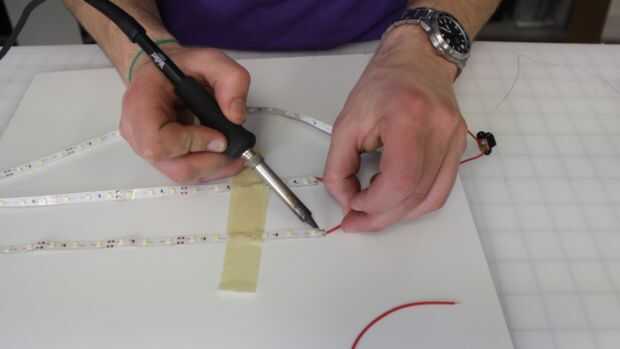

Todos los puntos de soldadura en las tiras de LED de la lata y luego conecte el cable desde el interruptor a la placa positiva en una tira de LED. El cable que viene desde el adaptador de corriente se adjuntará en el plato negativo de la misma tira. Esto se hará en el lado izquierdo de la tira. Conecte las tiras de led en una serpiente como patrón. Siga el diagrama y asegúrese de que coincidan con la polaridad correcta.
