Paso 3: Construya la electrónica...
Todo el proceso se basa en el puerto paralelo de su lógica de 5v outputing de ordenador para activar el relé y el poder en el vavle de la regadera.

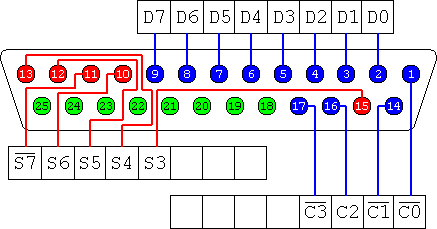

El puerto paralelo es capaz de proporcionar la lógica de 5v de los datos de pines 2-9. Se trata de + 5v cuando se activa y 0v cuando apagado. Sólo necesitamos en señal y utilizarlo para controlar nuestro vavle de la regadera.

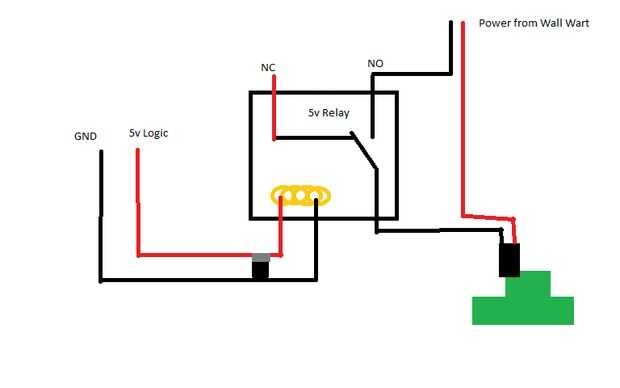

En el diagrama, verá cómo todo está conectado. La lógica de 5v a través el conector DB25 enciende cualquier pin 2-9 y alimenta la bobina del relé y regresa a la tierra de los equipos. El diodo protege la computadora de cualquier corriente en la bobina del relé. Cuando el relé se activa la energía de la fuente atravesará el relé de apertura de la válvula del aspersor. así que el agua fluya.
He utilizado un rotulador para dibujar un circuito simple para soldar los cables para el relé y el diodo también. Simplemente dibuje del lado cobre etch y taladro. También tenía algunos terminales de un proyecto anterior que incorporé pero no son necesarios.
