Paso 2: Cómo funciona

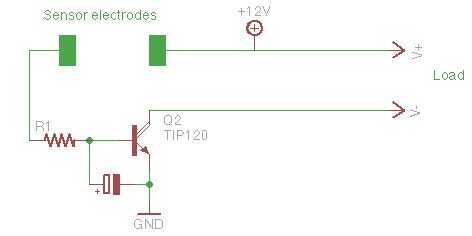

Puede tener una idea de exactamente cómo el líquido Interruptor trabaja mirando el esquema a continuación. Cuando los electrodos del sensor en contacto con un conductor líquido fluye corriente de + 12 a través de la resistencia de 1 k a la base del transistor. Esto enciende el transistor y permite corriente fluyendo a través de su colector a su emisor. El colector irá al negativo del dispositivo y el + 12 irá al positivo. Cuando los electrodos no toquen el conductor líquido la corriente puede no fluir a la base de mantener el transistor. El resistor limita la corriente que puede fluir en la base. El condensador almacena parte de la energía a partir de Cuándo el los electrodos estaban llevando a cabo para que cuando el líquido retrocede hay todavía de la energía que fluye en la base hasta que el condensador se disipa totalmente. Mayor la capacitancia más tiempo que se tardará en disiparse y más largo es el transistor permanecerá abiertos después de que el líquido retrocede. 1000 microfaradios no mantenerlo abierto por mucho tiempo así que si quieres que permanezca encendida durante unos segundos después el líquido retrocede tendrá una capacitancia mucho mayor.
El transistor TIP120 sólo puede manejar carga continua de 5A si el dispositivo extrae más energía que la 5A va a necesitar un transistor de potencia más alto. También con el TIP120 el máximo voltaje a la base es 5v así que si tu fuente es un voltaje más alto y el líquido es realmente conductora hace que la resistencia no permitirá más de 5v para entrar en la base. Más información en el TIP120 abajo incluyendo el diagrama de pines.
