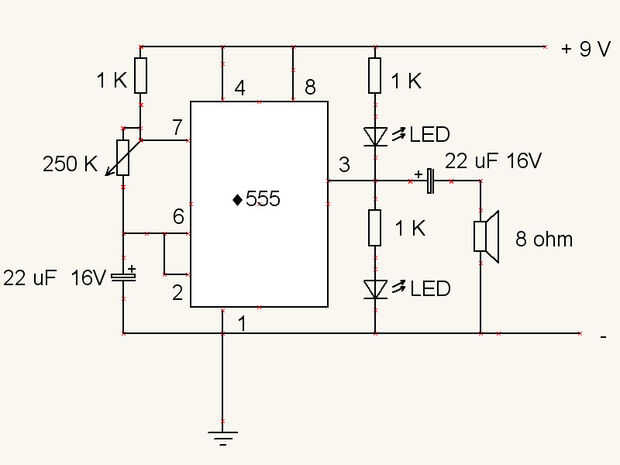

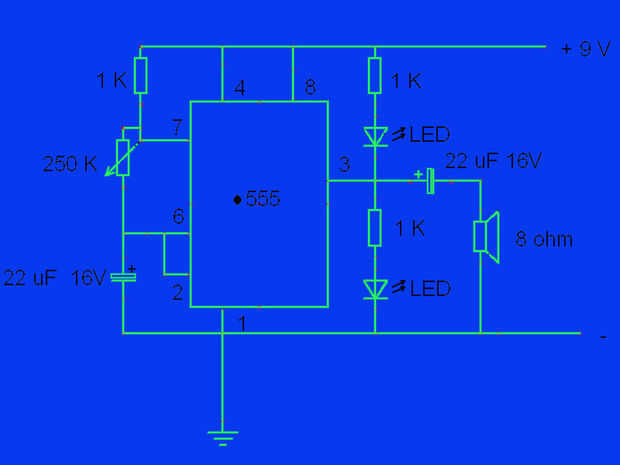

Paso 3: esquema
Como se puede ver enseguida, el corazón de este proyecto es la viruta de temporizador LM 555.
(el dibujo 3 muestra las funciones de los pines del chip 555 temporizador)
Nuestros contactos son:
-El pin 1 del chip está conectado al pin 6, mediante el condensador de 22uF. Pin uno es también la base (alimentación de 0 V)
-Pin 2 está conectado al pin 6
-Pin 7 se conecta al pin 6, mediante el potenciometro de 250 K
-Pin 4 está conectado al pin 8
-Pin 4 está conectado también al pin 7 a través de la resistencia de 1 K
-El altavoz está conectado a la clavija 3 vía el condensador de 22uF y a la clavija 1
Más adelante en el Instructables entraremos en detalles y a través de todas las conexiones restantes.
Ahora, vamos a empezar a hacer nuestro metrónomo!
