Paso 5: Conectar todo junto
Como se puede ver de que este paso es un poco largo con un montón de texto e imágenes, pero cuando termine este paso tendrás tu propio metrónomo de trabajo.
Asegúrese de revisar todas las notas de imagen!
Hay un montón de fotos en este paso por lo que en la parte inferior derecha de cada uno hay una nota de la imagen que muestra el número de la foto.
Permite empezar!!!!!!

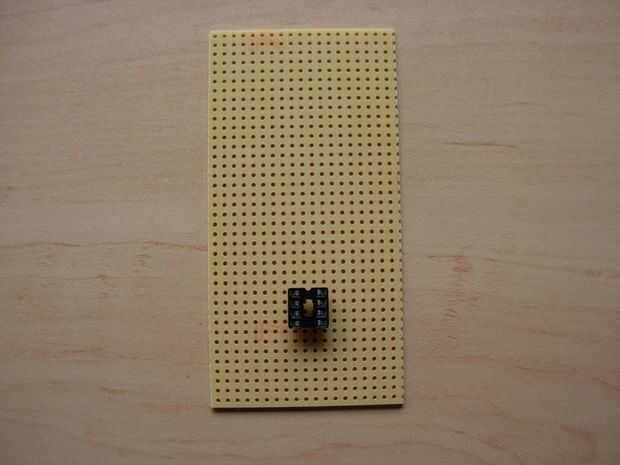

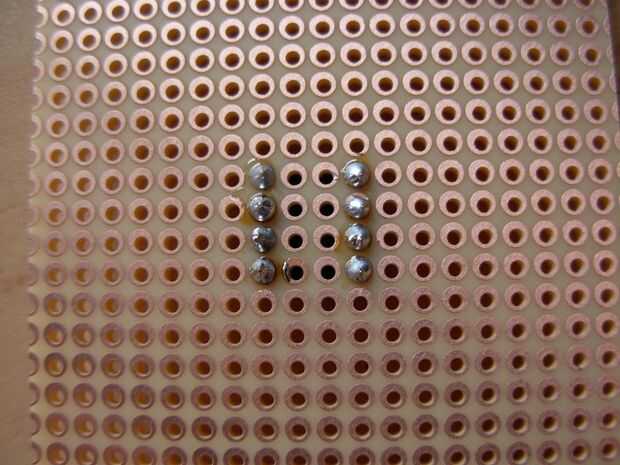

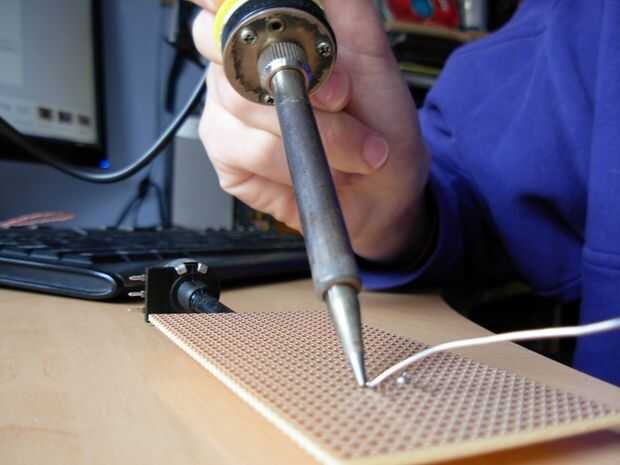

* Tomar el soporte del chip de 8 pines y colocarlo en el tablero donde quieres lo de la soldadura y la soldadura lo. Nota que la curva es, es importante que coloque el chip en la dirección correcta. (cuadros 1 y 2)

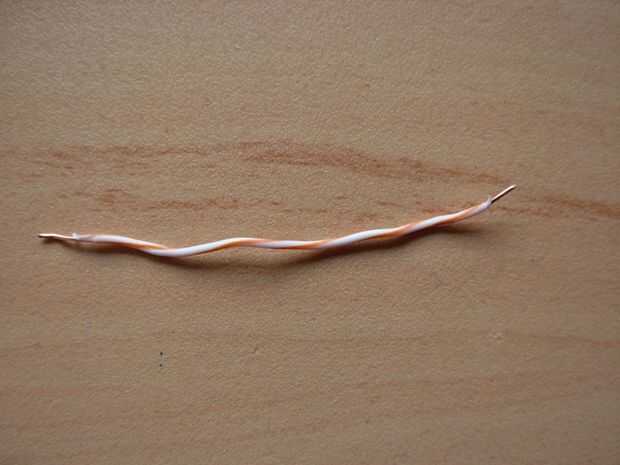

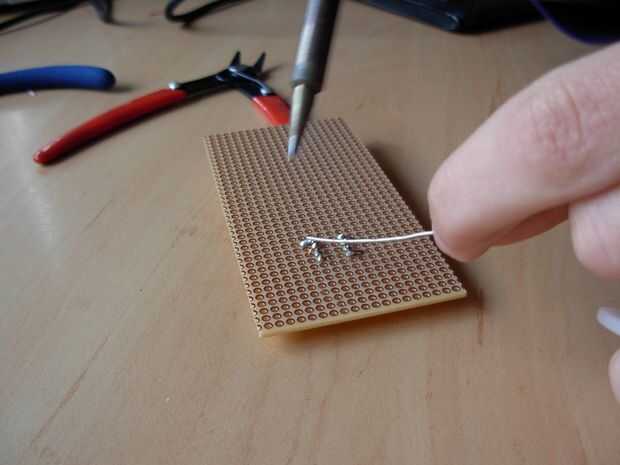

* Cortar un pequeño trozo de alambre, de unos 4cm y el aislamiento de los extremos de la tira. (imagen 3)

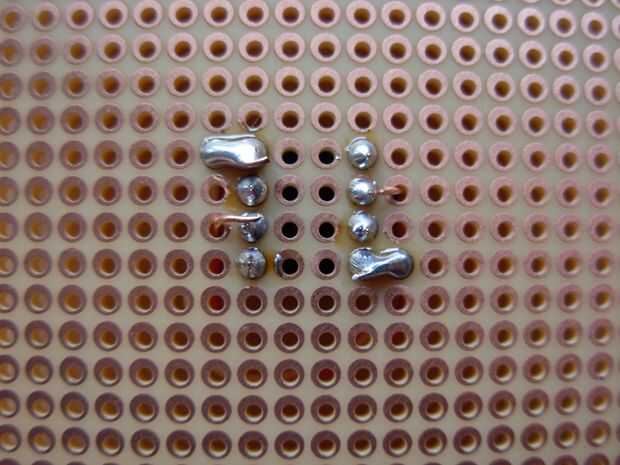

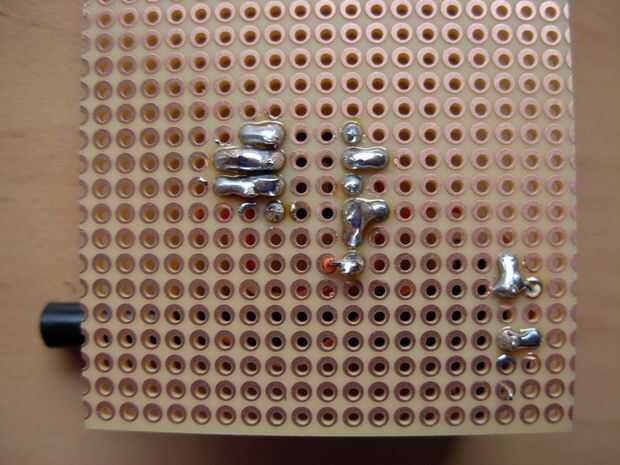

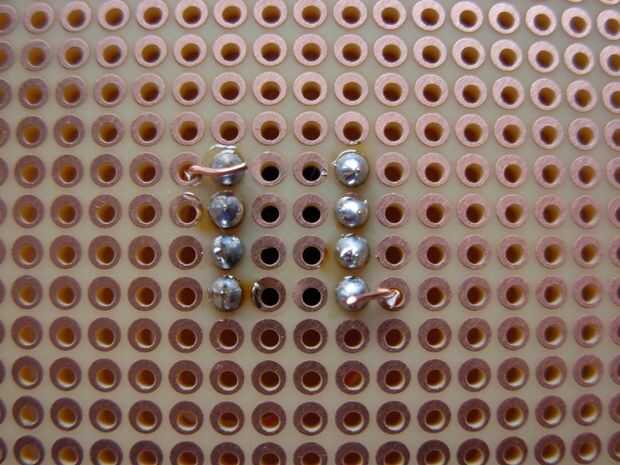

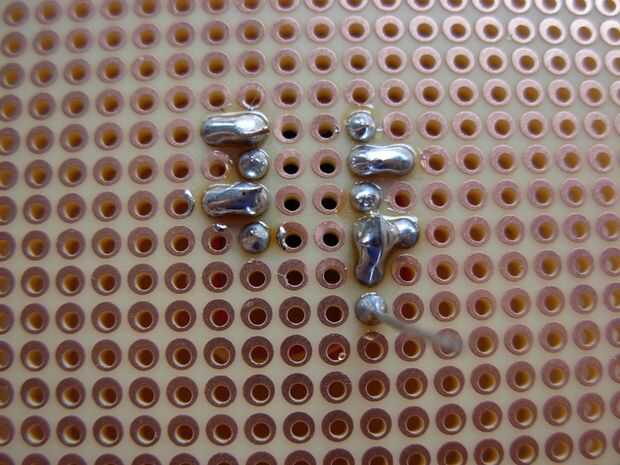

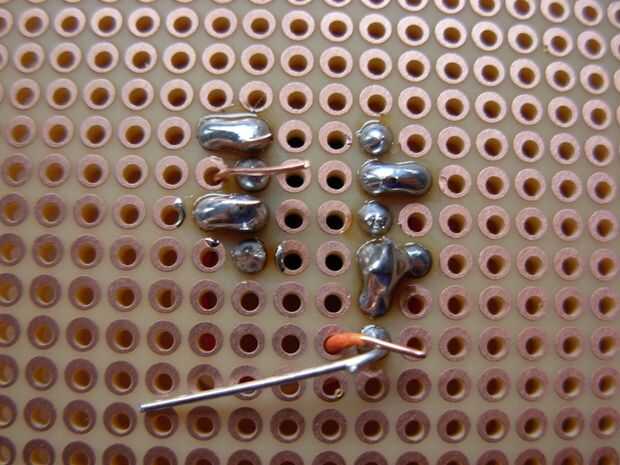

* Utilice el cable para conectar los pines 4 y 8 por soldadura les. (cuadros 4 y 5)
* Tomar otro trozo de alambre, también cerca de 4cm con los extremos pelados y utilizarlo para conectar los pines 2 y 6 por Soldándola. (cuadro 6 y 7) (Usted debe conseguir algo que parece en la foto 8)

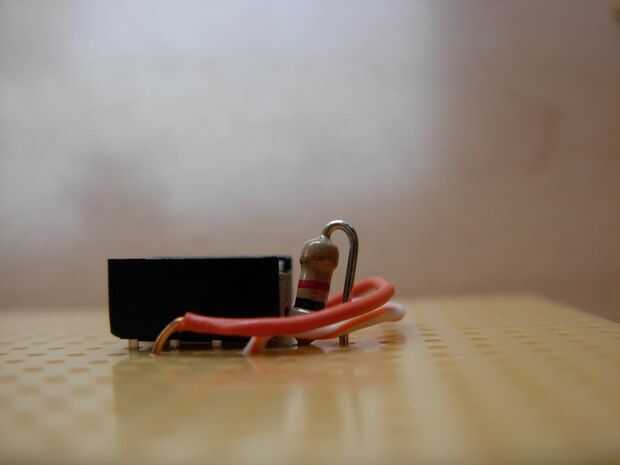

* Usar el resistor de 1K ohm y soldar a los pines 4 y 7. Soldar un extremo de la resistencia al pin 4 directamente y el otro extremo había soldada a un extremo del alambre y funcionó el alambre al pin 7. (cuadros 9, 10 y 11)

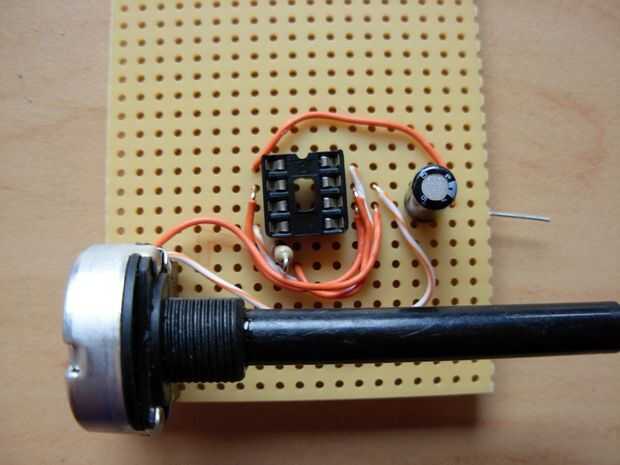

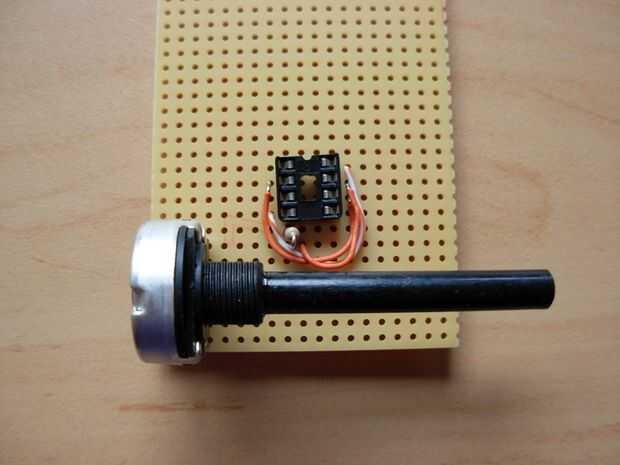

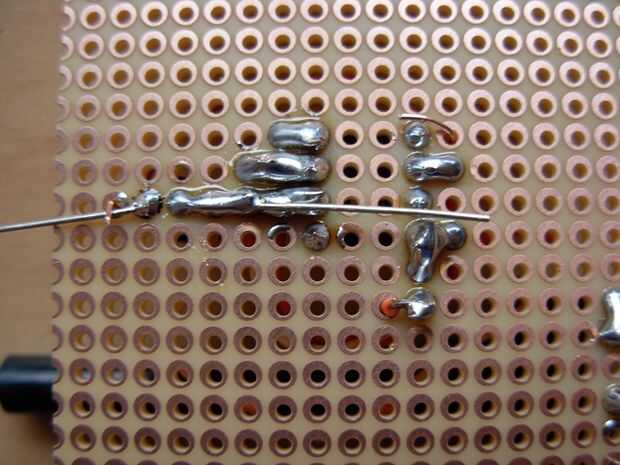

* Tomar el potenciómetro y soldar a la placa (Fig. 12) el potenciómetro va desde el pin 7 a pin 6. Tomar pequeños trozos de alambre y utilizar para conectar los pines desde el potenciómetro a los pernos del soporte del chip. (cuadros 12, 13, 14 y 15)
* Permite tomar nuestro condensador (cuadro 16) y su largo 6 pin a pin en el titular del chip y su perno corto a través de un cable al pin 1 de la soldadura. (fotos 17, 18 y 19) (Usted debe conseguir algo que parece en foto 20)

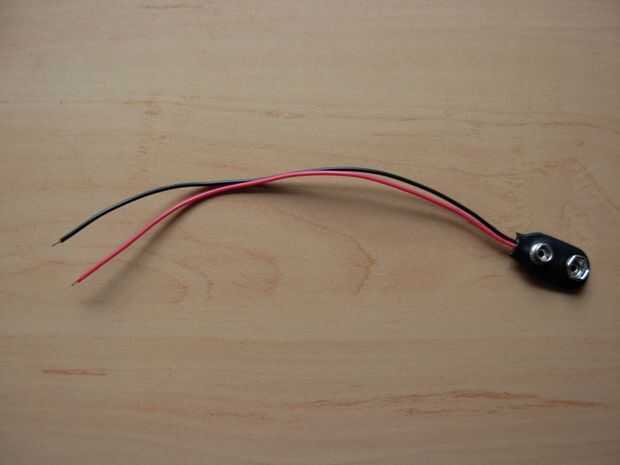

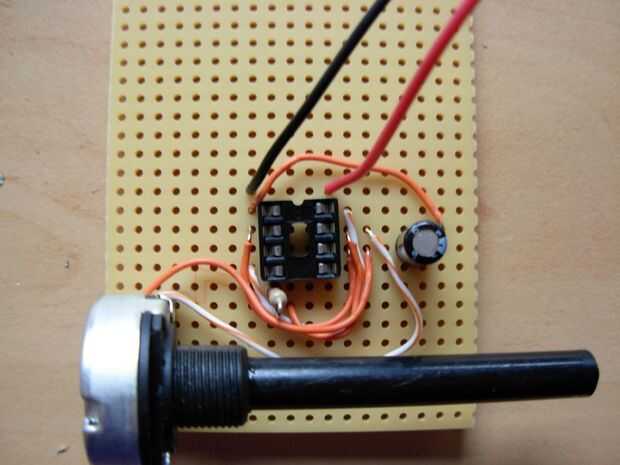

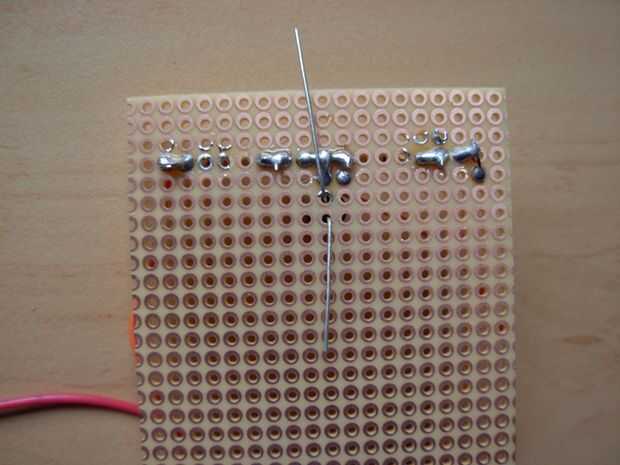

* Tomar el clip de la batería de 9V y soldar el cable rojo al pin 8 y el cable negro al pin 1. (fotos 21and 22)

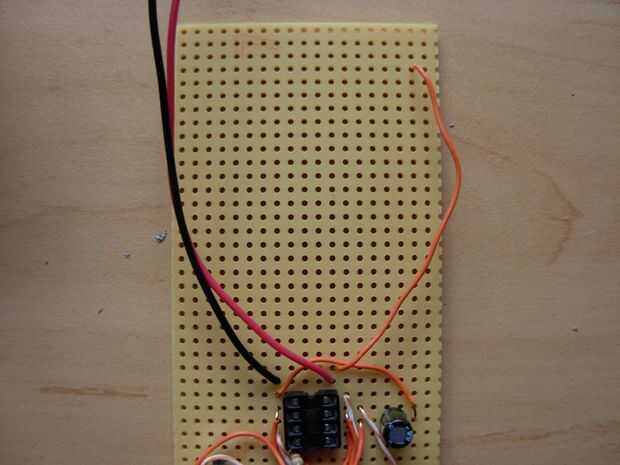

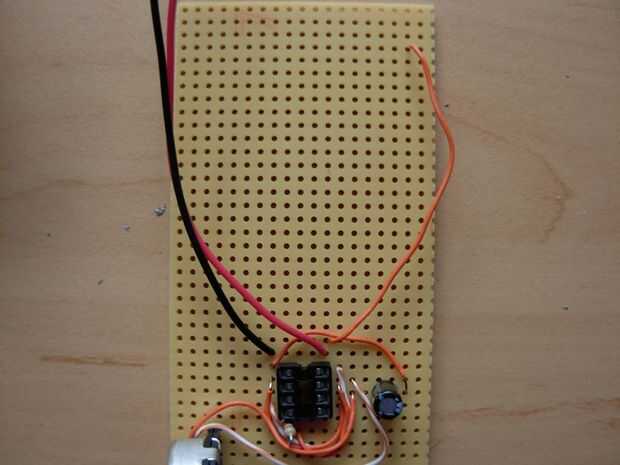

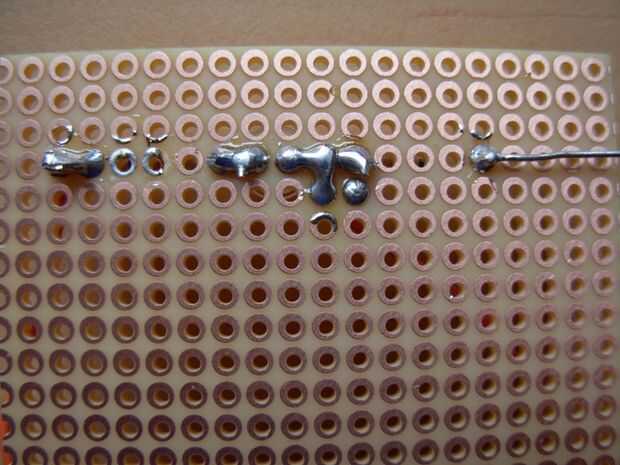

* Ahora es el momento para montar nuestros 2 LEDs. Mi LED van a estar en la parte superior de la Junta por lo que estoy corriendo un cable del pin 8 a la parte superior de la Junta. (cuadros 23 y 24)

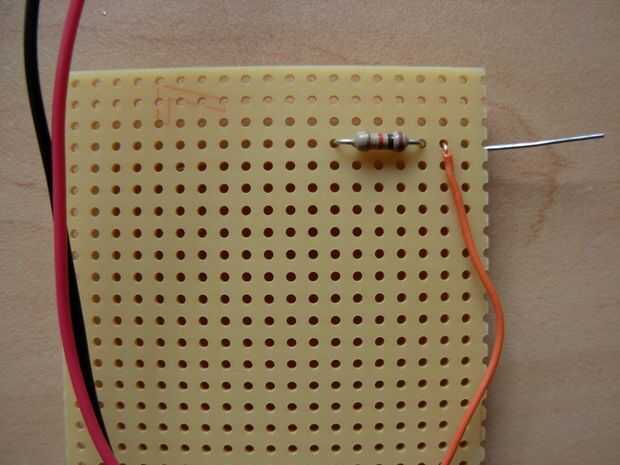

Siguiente paso es soldar el resistor de 1K en el cable. (imagen 25)

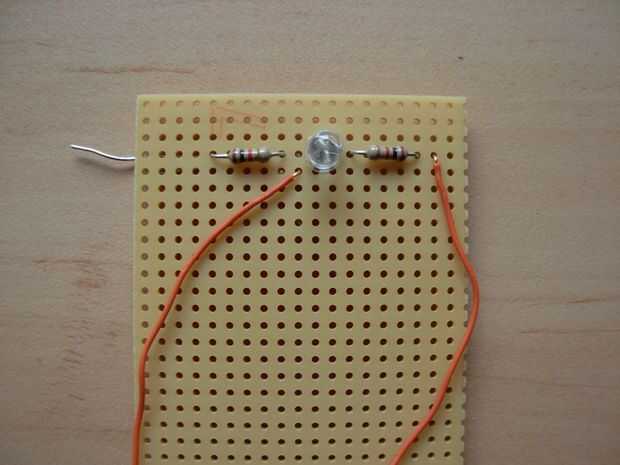

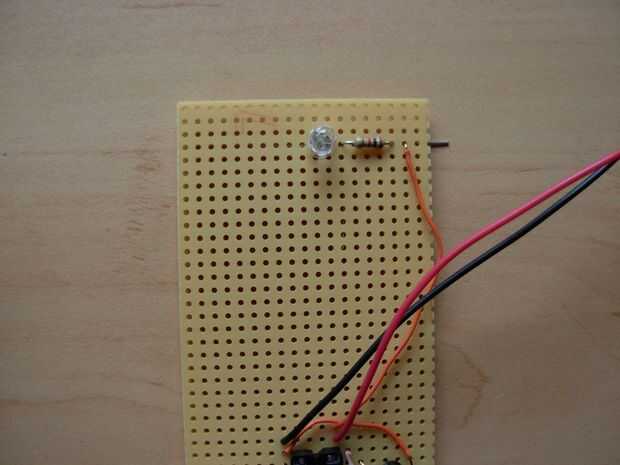

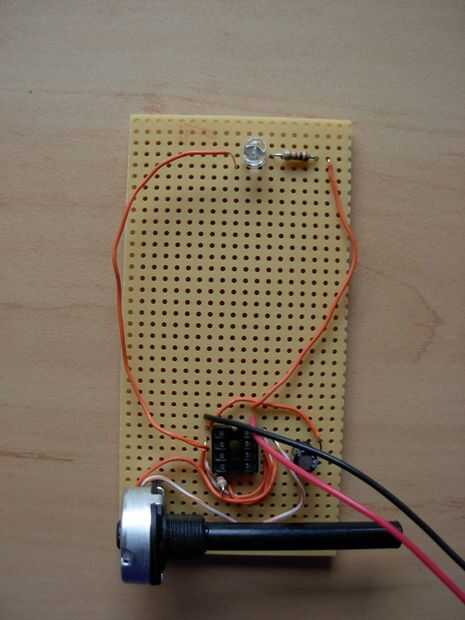

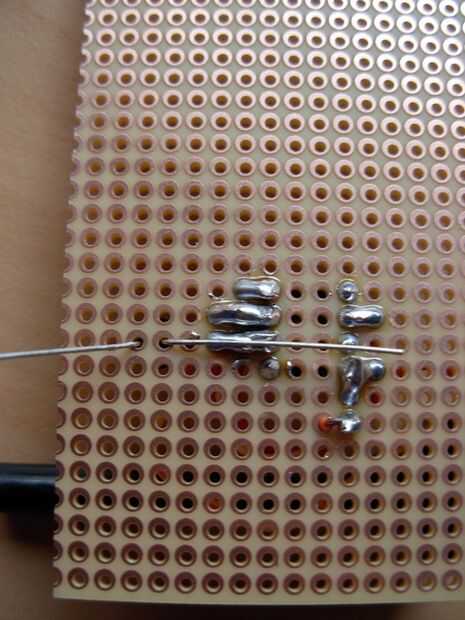

* Tomar el LED y ponerlo para que conecte el extremo de la resistencia al pin más largo, positivo del LED. (cuadro 26)
* El siguiente paso es conectar el extremo negativo, más corto del LED al pin 3 a través de un cable. Que añadir una resistencia a esa misma conexión. (cuadros 27 y 28)

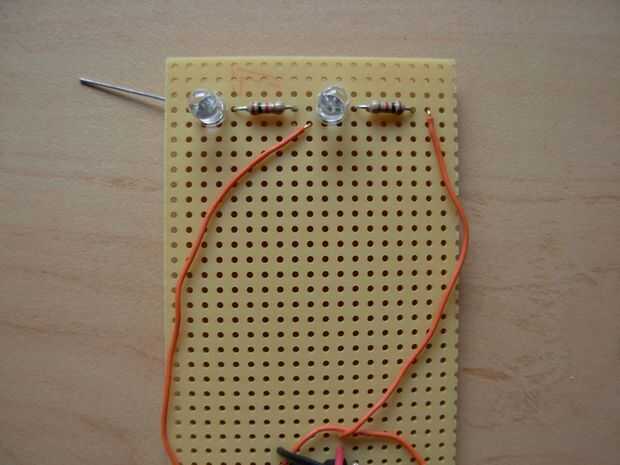

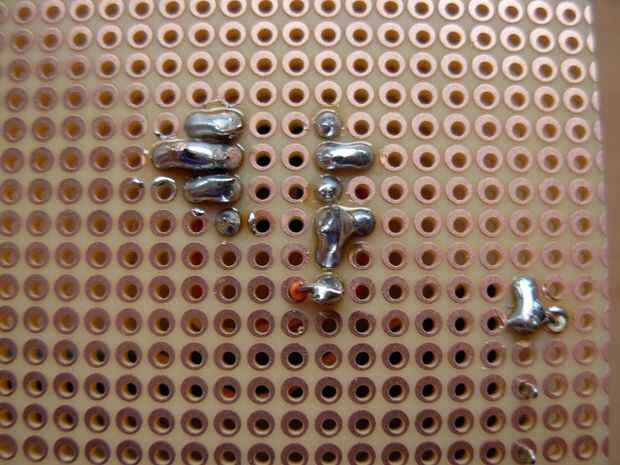

* Añadir el segundo LED conectando el pin más largo, positivo en el otro extremo de la resistencia y el más corto, negativa pin a pin 1 del titular del chip a través de un cable. (cuadros 29,30 y 31)
* Ahora vamos a tomar el segundo 22uF 16V condensador y su perno más largo, positivo a la conexión donde se unen el primer LED y el resistor de 1K segunda de soldadura. (fotos 32 y 33). Dejar el pin negativo, más corto del condensador colgado por ahora. (cuadro 33)

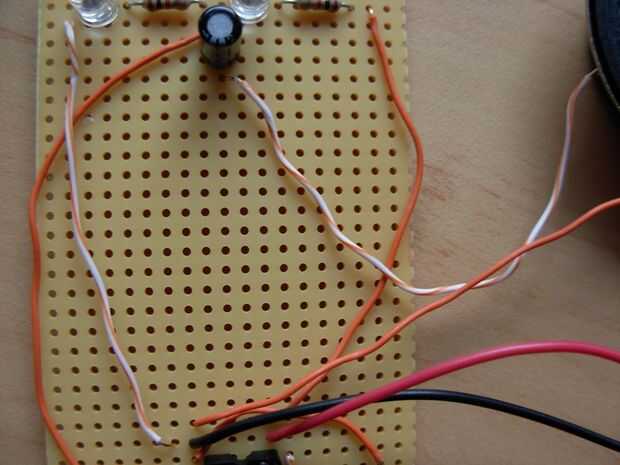

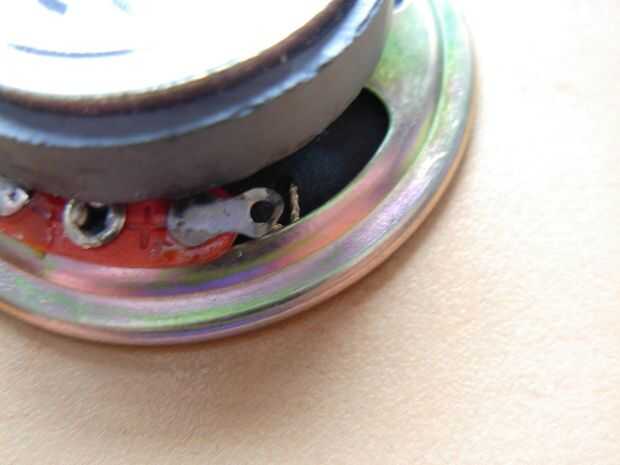

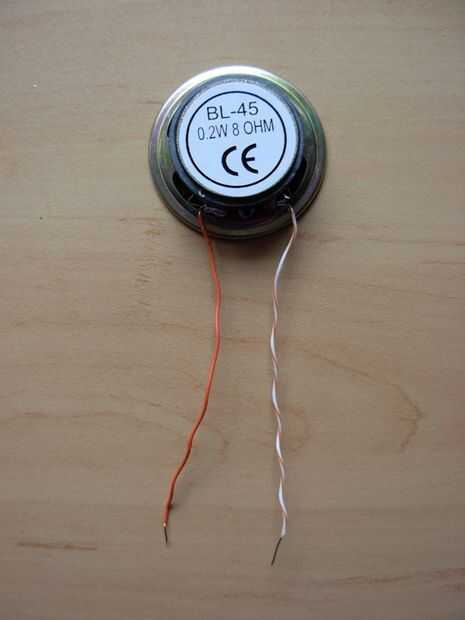

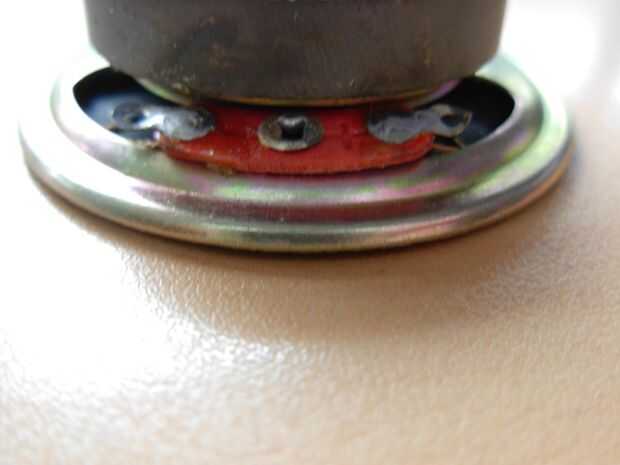

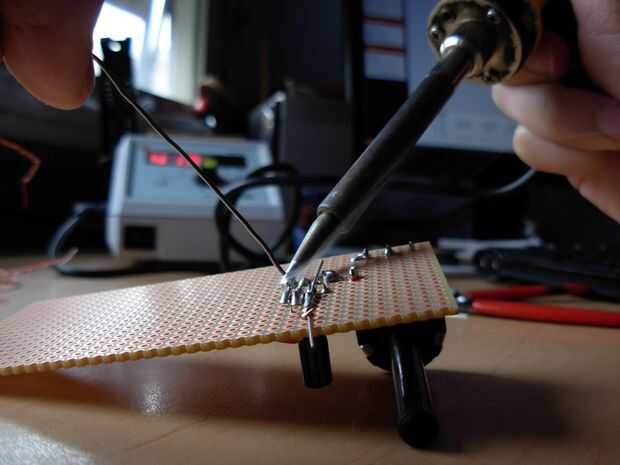

* Es hora de tomar el altavoz de 8 Ohm y 2 cables en cada pin del altavoz de la soldadura. Los cables deben ser unos 10cm de largo. (cuadros 34, 35 y 36)
* Tome el cable que está soldado a la patilla negativa del altavoz y de la soldadura para pin 1 del soporte del chip; Tome el cable que es soldado al pin positivo del altavoz y conecte con el conector negativo del condensador que habían queda colgada. (cuadros 37 y 38)

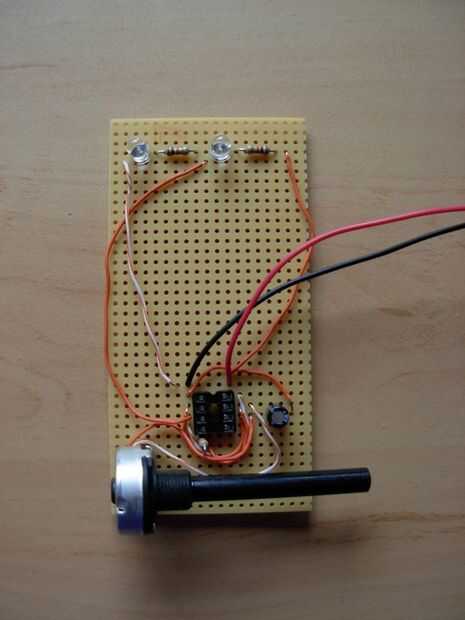

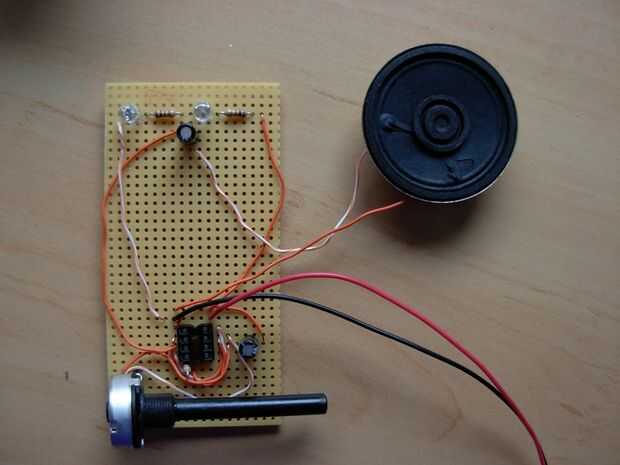

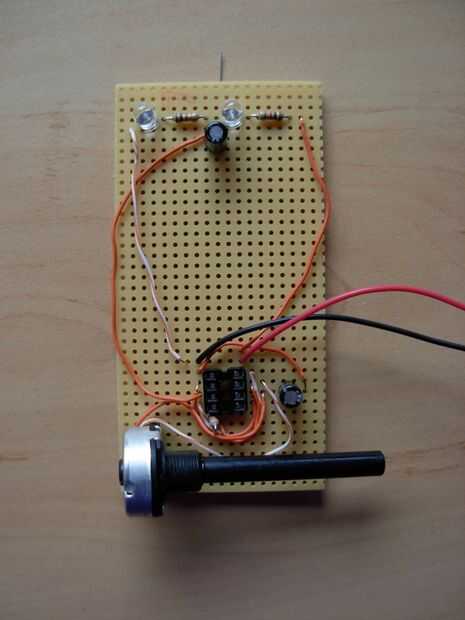

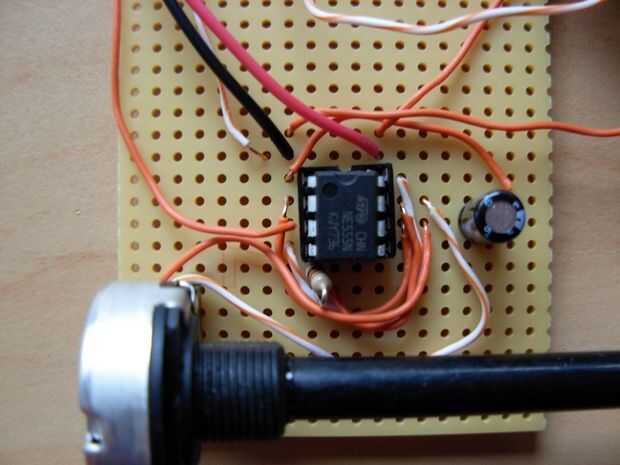

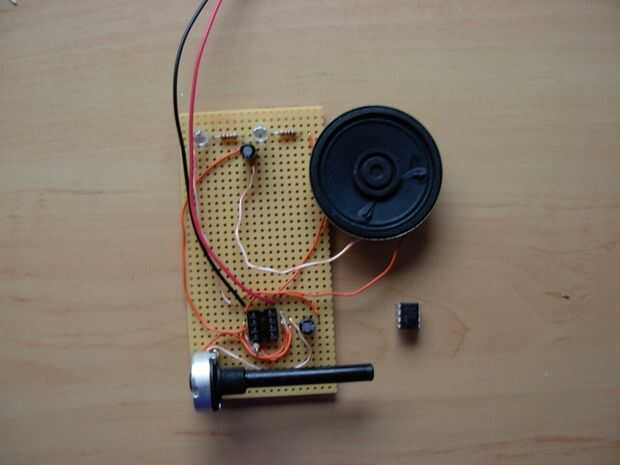

* Ahora que todo soldado tiene juntos es hora de poner en el chip del temporizador LM555. (cuadros 39 y 40)
Permite pasar al siguiente paso y probar nuestra creación!
