Paso 2: prototipo

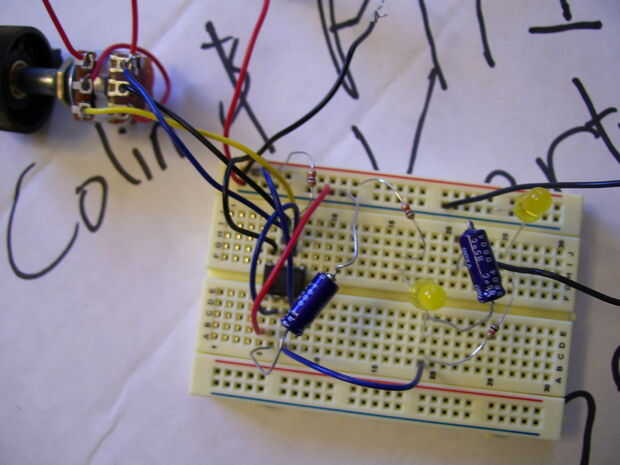

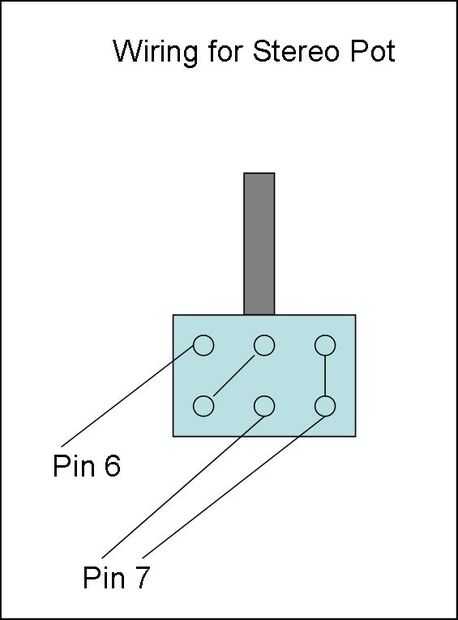

Básicamente, sólo tienes que seguir la imagen de abajo para poner el circuito en el protoboard y el alambre para arriba! Usted puede Agregar en el interruptor en los + 9v de entrada o salida del suelo. Utilicé tierra. Asegúrese de obtener la polaridad los condensadores y los LEDs derecha! Si no funciona, verifique las conexiones y asegúrese que el LED y el bote y todas las piezas de trabajo. Si se enciende y no funciona, apáguela y no Asegúrese de que ninguna parte caliente. Si alguna, usted puede han frito les con un corto o poniéndolos en hacia atrás. Si utilizas la olla estérea, revisa el diagrama de cableado para por debajo.
