Como hacer un metrónomo (3 / 4 paso)

Paso 3: soldar!

Ha montado sus piezas y herramientas de prototipado, el metrónomo en un protoboard, y ahora a armar el circuito. Esto es donde usas el soldador! Cuando yo soldar una placa de PC, siempre llamo un diagrama en papel cuadriculado por lo que no estoy haciendo lo para arriba como improvisador. Hace las cosas mucho más fácil.
Asegúrese de utilizar como soldadura poco como sea posible. No lo hice y tuve que empezar de nuevo. Por suerte no estaba muy lejos y tenía más tablero de PC. También Recuerde que cuando le da la vuelta el tablero de PC los pines en la IC se volcó demasiado, y que deben hacer los cables en sus componentes más tiempo que los necesite en caso de tener un problema con la caja del proyecto.

Cuando su hecho, probarlo! Si no funciona, compruebe sus conexiones, la batería, compruebe las polaridades. Si todo es correcto, puede haber dañado algo durante la soldadura por sobrecalentamiento lo.

Asegúrese de cortar la placa de PC a medida. Un cuchillo de la manía aguda funciona bien. O usted puede cortar la placa de la PC más pequeño que lo puede conseguir, o el tamaño perfecto para su caja. Corte a los más pequeños puedo conseguirlo y funciona bien.

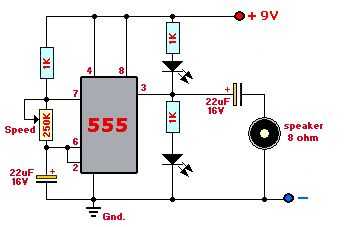

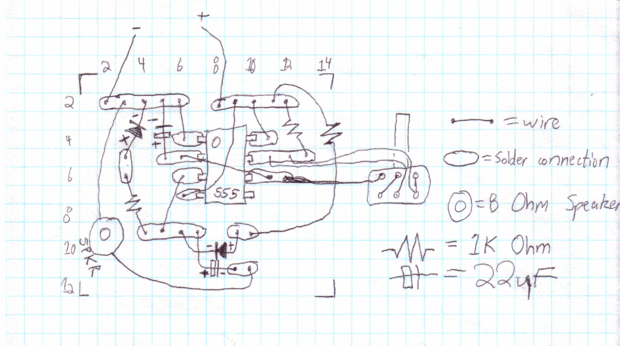

A continuación es un análisis del esquema que dibujó en papel cuadriculado y la imagen del diagrama del circuito. Lo siento mi dibujo es tan sucio, no tienes que usarlo, usted puede hacer su propio diseño. (ADVERTENCIA: he comprobado, pero no he examinado mi dibujo... por lo que puede verificar dos veces el circuito!)
