Cómo hacer un Mini láser corte sierra (1 / 12 paso)

Paso 1: Dibujo de PDF

Usted puede hacer lo que hicimos y mentalmente ingeniería inversa la Sierra de banda o podría medir una sierra existente y dibujarlo. De cualquier manera, extraer las piezas para la sierra. Utilizar Adobe Illustrator para los dibujos iniciales y había refinado para el cortador del laser utilizando Corel Draw. Si usted quiere ahorrar tiempo puede utilizar el archivo PDF adjunto para el suyo.

Mientras que en las fotos podrás ver diferentes colores que no tienen de hecho si nos fijamos en la última foto pueden ver Raouf y construí una tienda mini de madera y una mini tienda de plástico.

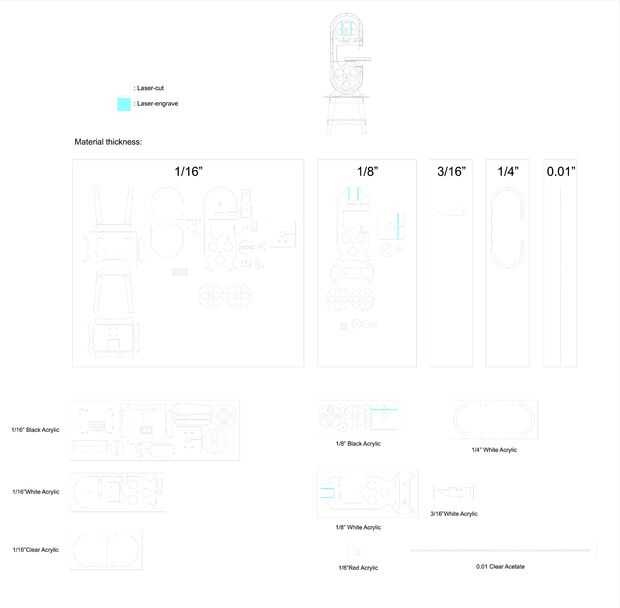

Separar las partes en espesor y en grupos de color; puedes ver los que armamos conjuntos básicos, así

A continuación separe en grupos de corte grueso. Puede ver un poco redundante pero ayuda a familiarizarse con las partes.

Además de las líneas de corte en el dibujo hay áreas de grabado a láser. Éstos sirven como guías de pegamento y también la forma de ayuda algunas partes. Son cian en el PDF.
