Cómo hacer un Mini láser corte sierra (5 / 12 paso)

Paso 5: Sierras de bastidor

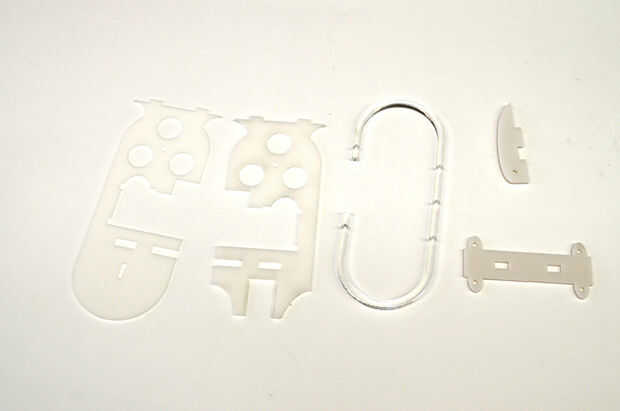

Se reúnen 7 todas las piezas del marco y cáscara de papel

Las 7 piezas quedan a la derecha, frontal placa; placa trasera, soporte, espaciador C, pie y la tensión de la dos hoja diapositiva no aparece en el grupo de las piezas.

Marco de la

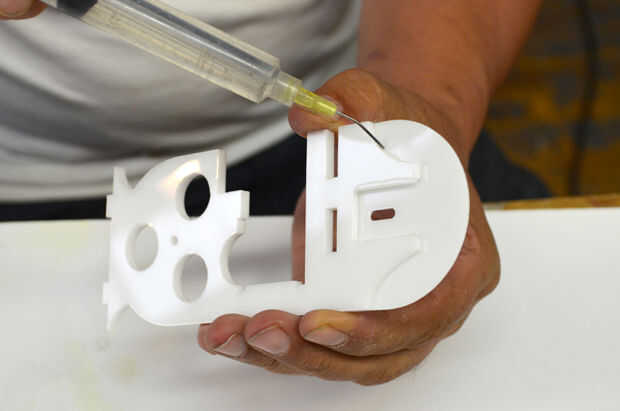

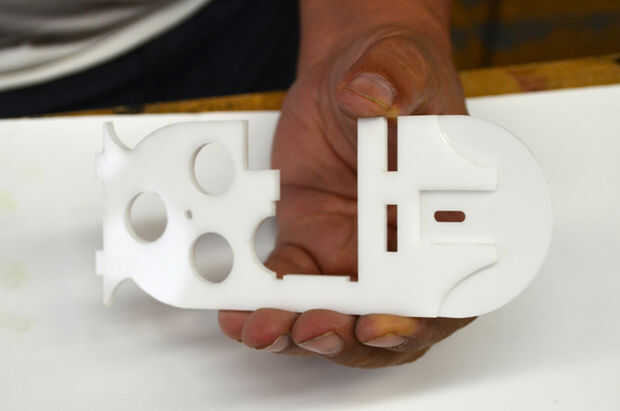

Alinee y pegue delantero y traseras placas juntas primero asegurándose de que el lado grabado en la placa posterior está en el interior entre ellos. Esto dejará una ranura de la diapositiva de la rueda más adelante.

Que conjunto.

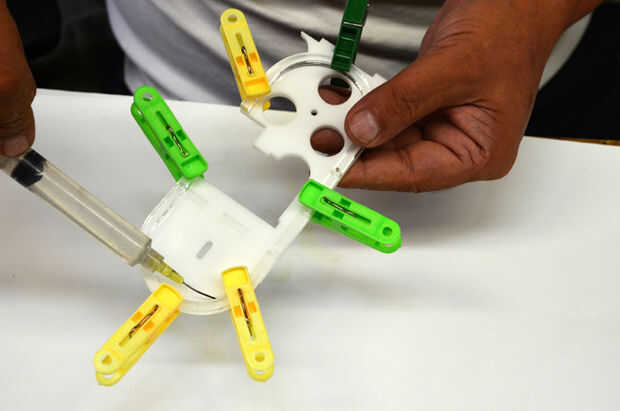

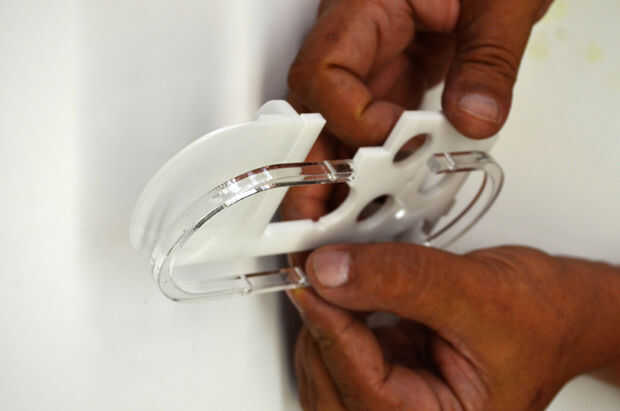

Fije la abrazadera para el marco y el pegamento.

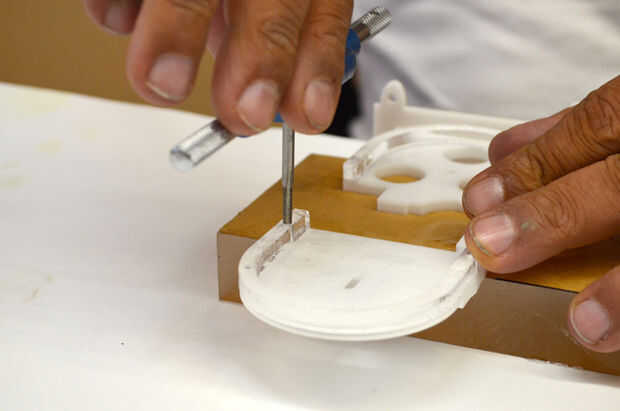

Pulse la pieza Espaciador C ahora, no como lo hicimos después de pegado. Tenga cuidado que puede romper; un poco de agua jabonosa ayudará a lubricar el grifo.

El espaciador en el marco de la abrazadera y péguelo en la posición. Verifique que los bordes estén alineados y pegamento en su lugar.

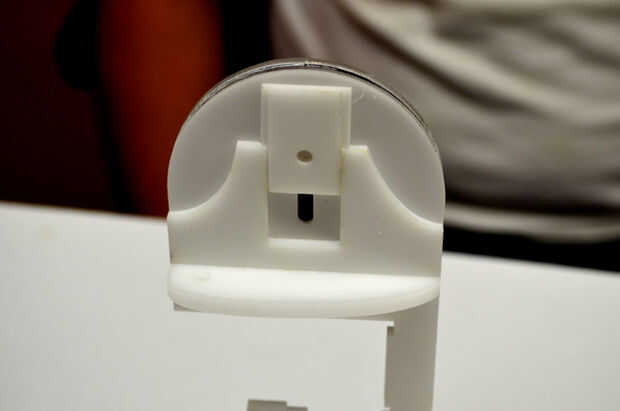

Que conjunto.

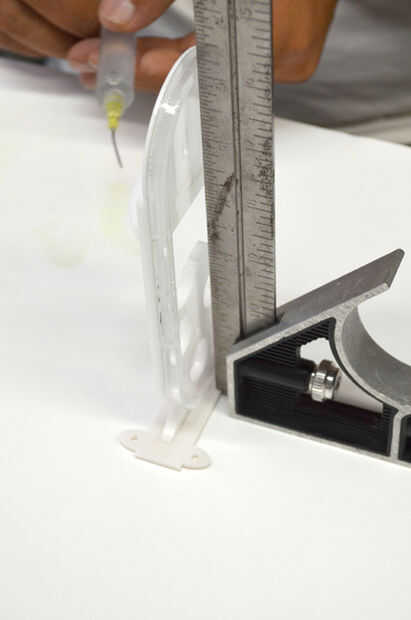

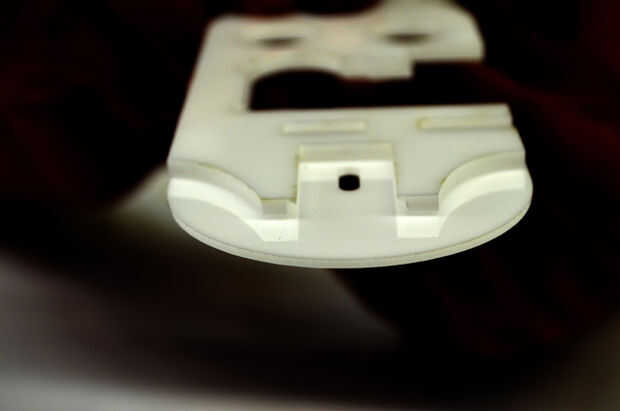

En posición vertical de pie y comprobar marco por Plaza. Sugiero que ligeramente la abrazadera cinta a la Plaza antes de pegar los pies en el.

Permiten ensamblaje del marco.

Tensor de corredera

Se reúnen y pelar partes de la diapositiva.

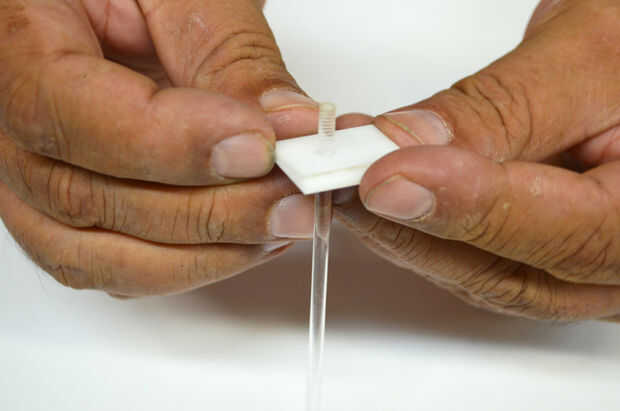

Ajustarlos utilizando grabado líneas y varilla de 1/8 de pulgada como guías

El pegamento y deje conjunto.

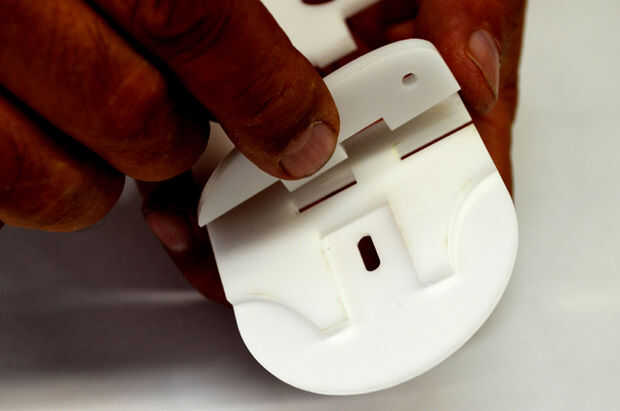

Cuando está completamente seco deslice en la ranura del marco. Algunos lijado/presentación puede requerir. Queremos que un firme ajuste no uno suelto.
