Cómo hacer un Mini láser corte sierra (6 / 12 paso)

Paso 6: Guías de la hoja y muñones

Se reúnen piezas de muñón y guías de la hoja.

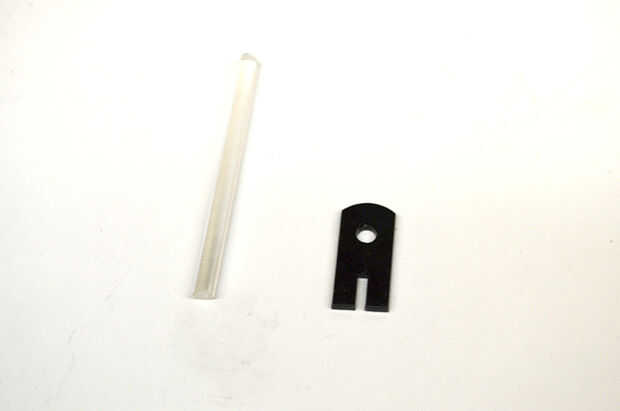

Guía superior

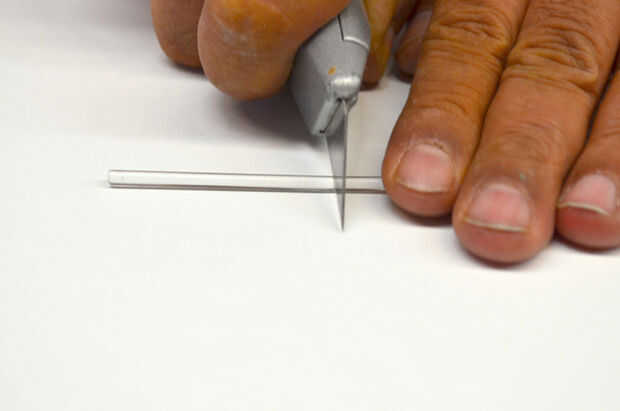

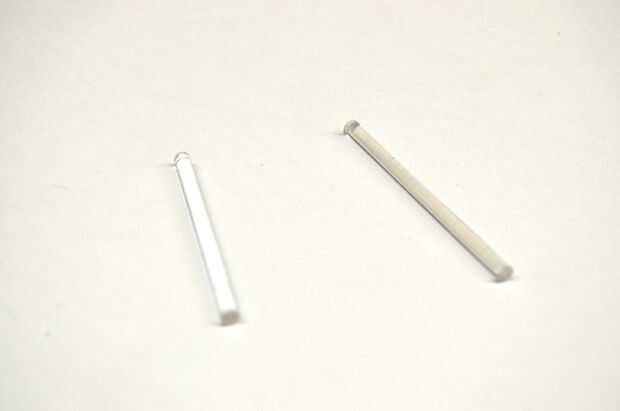

Marcar y cortar la varilla de 1/8 de pulgada en tres secciones de 2 pulgadas. Set dos a un lado para montajes de las ruedas. Guarde el otro para la guía superior de la hoja.

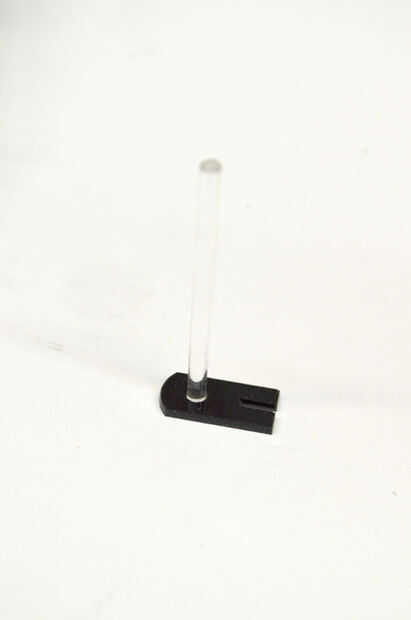

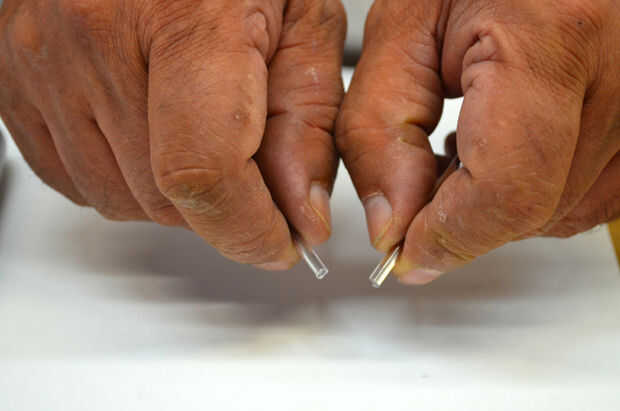

El extremo de la barra de arena plana e inserte en guía superior. Si hay Plaza y pegamento set junto, deje.

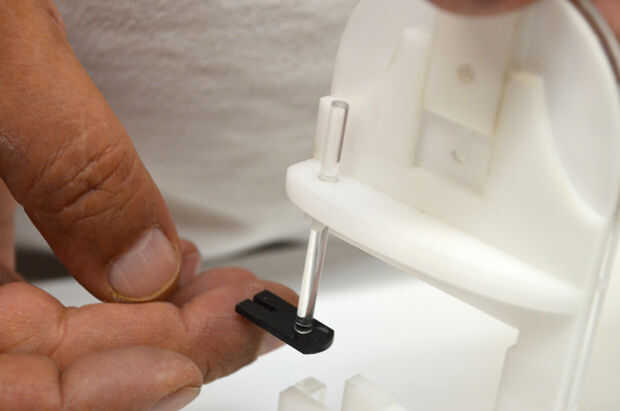

Después de seco Inserte a la guía arriba en apoyo del marco. NO PEGAR.

Muñón

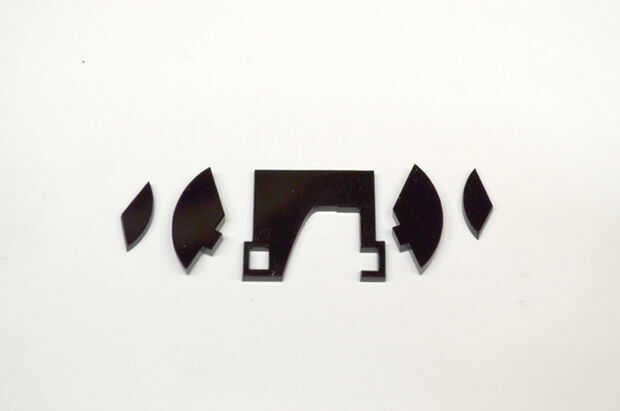

Se reúnen piezas de muñón y pelar. Son soporte, arcos y guías de deslizamiento

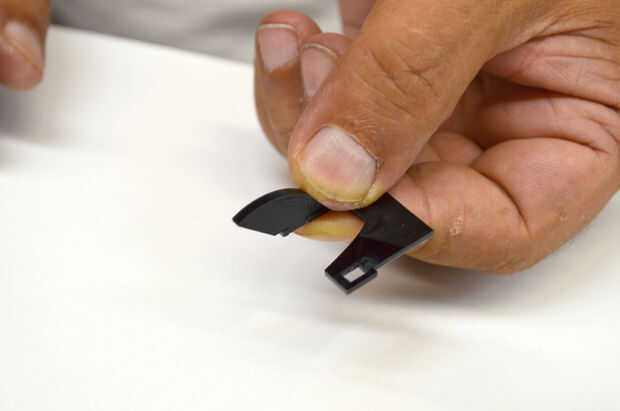

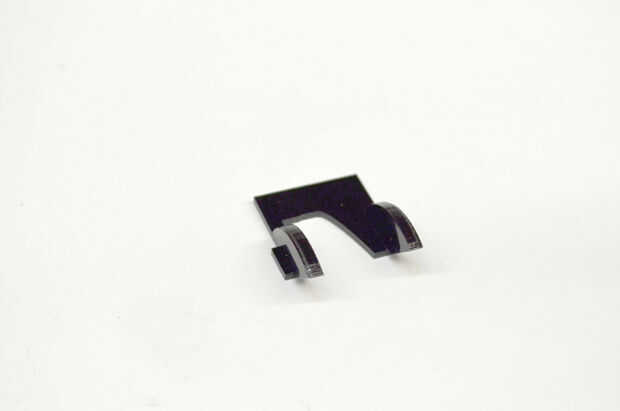

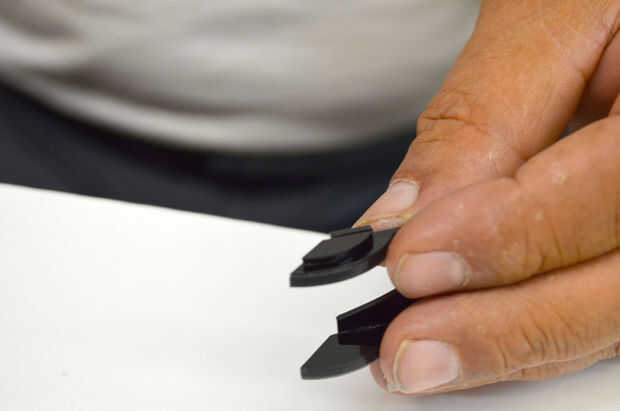

Soporte de muñón de forma seca y arcos con borde inclinado que va hacia el exterior del puente de soporte, borde estrecho del soporte debe estar en la mano izquierda con el puente en su estómago.  El lado grabado de arcos debe estar fuera. Cuando esté satisfecho con la forma cola en arcos en su lugar.

Permiten pegamento.

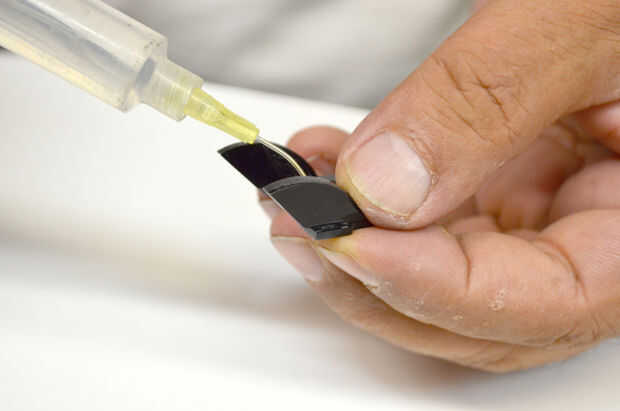

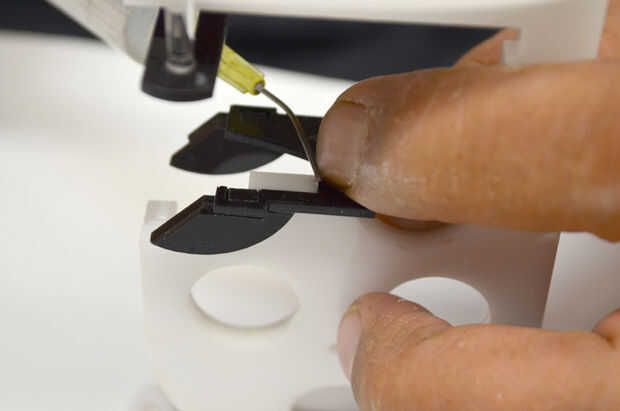

Recogida de guías de deslizamiento y pegar en su lugar con grabado líneas como guía. RECUERDE GUÍAS ESTÁN PEGADAS AL BORDE EXTERIOR.

Permiten pegamento.

Muñón al conjunto de la estructura

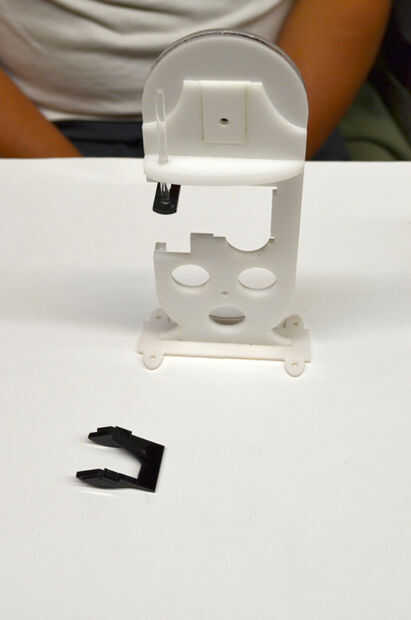

Reunir conjuntos de marco y el muñón.

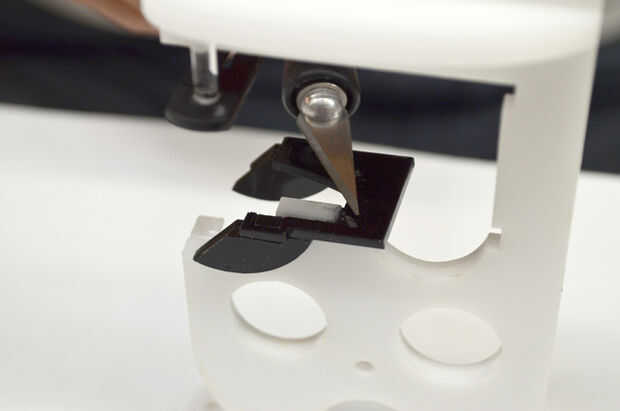

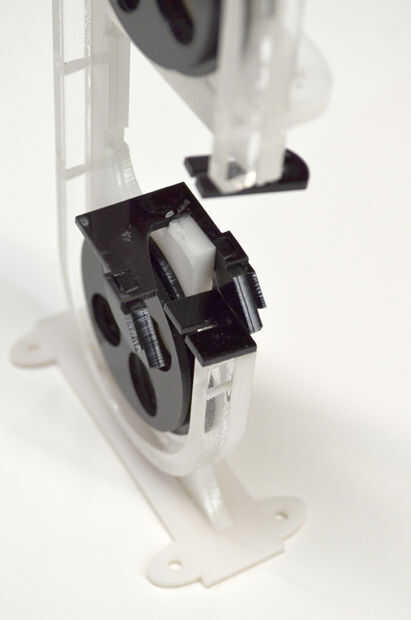

Posición del muñón sobre marco en la muesca con la parte estrecha en la parte trasera, debajo del puente del marco. Compruebe que esté firmemente al marco en el lado y hacia adelante. Compruebe nivel y pegamento en su lugar.

Que conjunto.

Guía inferior de la hoja

Encontrar guía inferior, es un pequeño rectángulo con una ranura a medio camino a través de él.

Colóquelo en su lugar en el marco con la ranura hacia fuera en el lado de la rueda del bastidor.

Pegamento en su lugar y deje establecido.
