Cómo hacer un mini manual de la máquina de fresado CNC! (3 / 14 paso)

Paso 3: Realizar las diapositivas

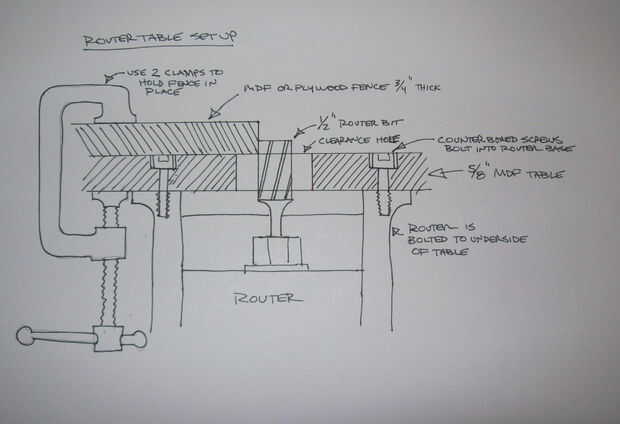

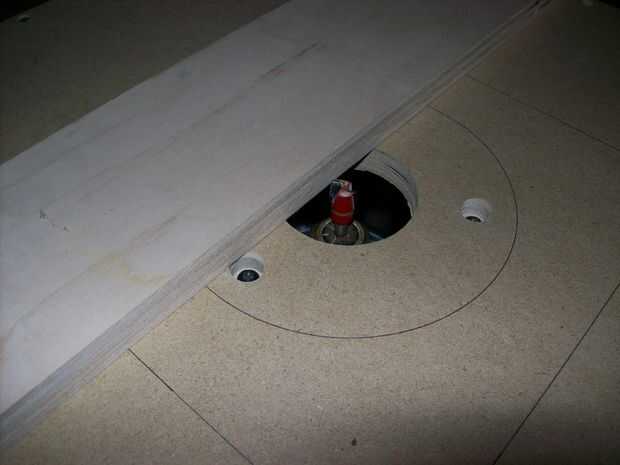

Para este paso necesitarás una mesa de router, si no tienes uno puedes hacer uno por atornillar (o con seguridad de sujeción) un 5/8" o 3/4 grueso pedazo de MDF a una mesa. Un agujero en ella utilizando una sierra y Monte el router desde la parte inferior (ver dibujo). Utilice un trozo de MDF o contrachapado para hacer un cerco de sujeción a cada lado de la mesa. 1/2" broca recta debe apenas tocar la valla.

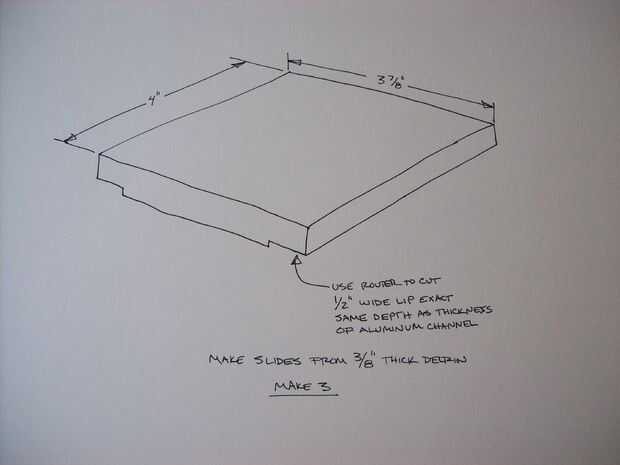

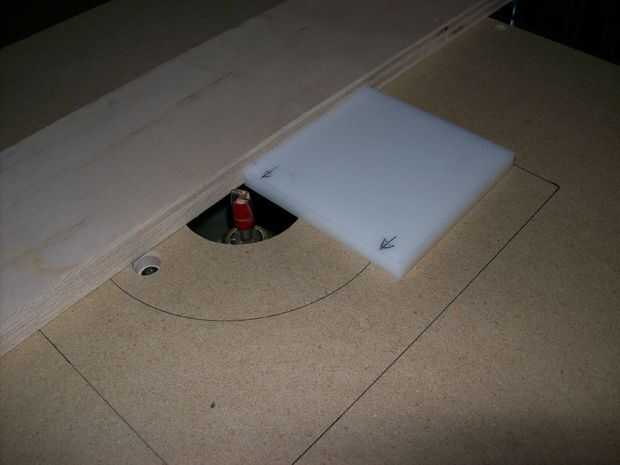

Ahora tome los tres 4 "x 3 7/8" Delrin piezas y cortar una pista poco profunda en la parte inferior del extremo largo de 4" en ambos lados. La profundidad del corte debe coincidir con el espesor de la pared del canal aluminio exactamente.

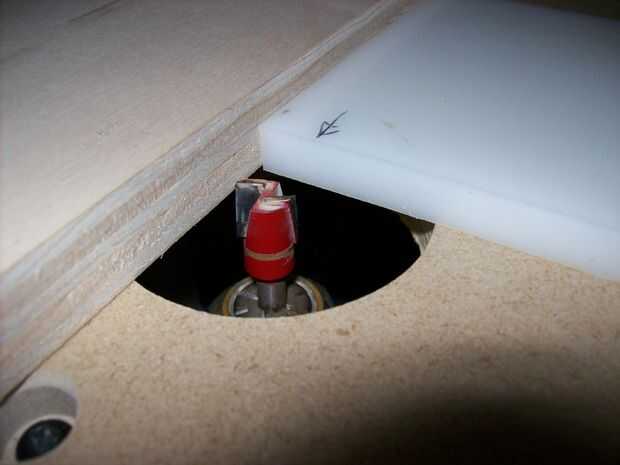

Al montar el molino, si encuentra que las diapositivas se unen en el canal de aluminio puede volver atrás y ajustar el ajuste por recortar el ancho de la pista que sólo se cortan. Esto se puede lograr fácilmente aflojando el cerco, deslice lejos el router 1/2" broca y deslizando un pedazo de papel entre la guía y la broca de mecanografía. Ahora la cerca de la abrazadera hacia abajo y retire la hoja de papel. Esto le permitirá cortar unas cuantas milésimas de pulgada de la diapositiva de Delrin a la vez, que permite ajustar el ajuste de las piezas y conseguir la diapositiva para operar sin problemas.
