Cómo hacer un mini manual de la máquina de fresado CNC! (5 / 14 paso)

Paso 5: Haga el contragolpe contra bloques de tornillo

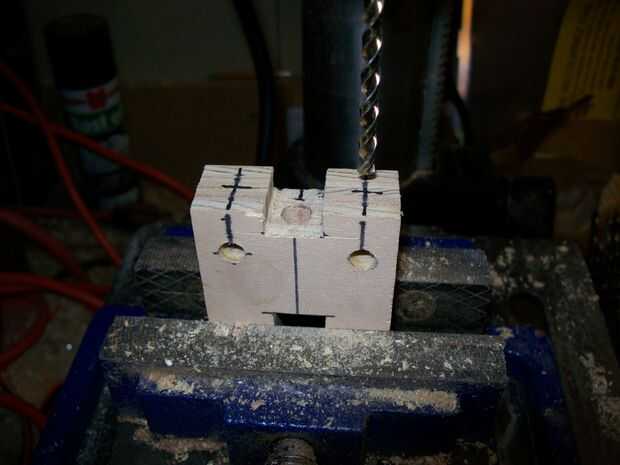

Tomar las tres piezas de 2 1/2 "x 1 7/8" (también puede usar Delrin o MDF) de madera y cortar según el dibujo. Taladro y taladre los agujeros para el montaje de pernos. Taladro y golpee la varilla de aluminio de 1/4" para los tornillos de 4mm e insertarlos en los bloques (Asegúrese de que usted puede ver los agujeros roscados). Si utiliza Delrin para hacer las piezas pueden saltar las inserciones de aluminio e hilo a los orificios en los bloques de la mm 4 tornillos que sostienen la placa metálica que retiene la tuerca ACME.

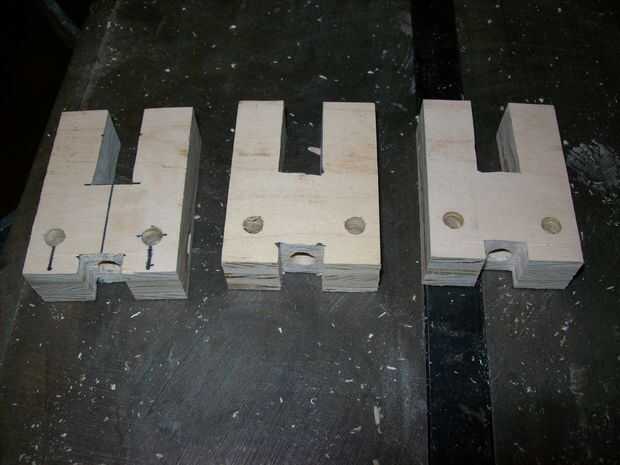

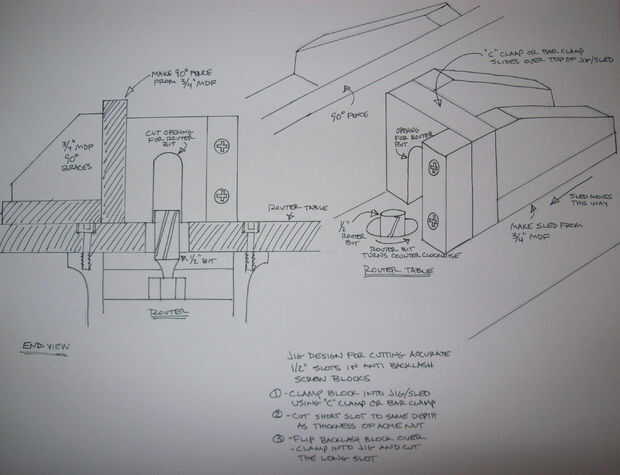

Mis bloques fueron cortados a mano y se nota! La mejor manera de cortar la 1/2" ancho ranuras para las tuercas ACME es hacer una plantilla y cortar a través de la mesa de fresadora. Los bloques de tornillo de la abrazadera en la plantilla y luego ejecute la plantilla sobre la broca de fresadora para cortar la ranura. No intente cortar la ranura completa profundidad en un solo paso - sólo lentamente aumentar la altura de la broca y hacer múltiples cortes hasta obtener la profundidad deseada. Corte la ranura para el lado de primavera no primero y luego se voltea la pieza a cortar la otra ranura-que manera de las tuercas ACME están garantizados para estar en perfecta alineación.

Ahora hace unos 3/4 "x 1 7/8" retener las placas para el frente por perforación de agujeros para los pernos de montaje y un orificio de 5/16" para que la barra ACME puede deslizarse a través de.

Verifique el ajuste de las piezas de montaje como se muestra en el dibujo. El resorte debe ser 1 1/4" largo (o similar) antes de ser comprimido.
