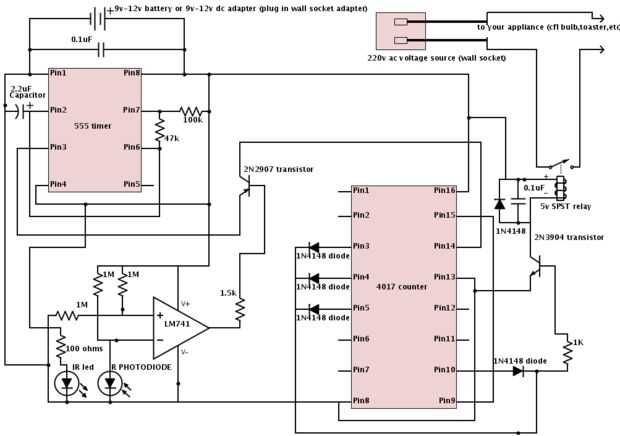

Paso 2: El esquema:
El circuito 555 temporizador:
-Conecte el pin2 al pin6
-conectar el pin 4 a pin v +
-Conecte el pin 1 a V-
-conectar el pin 8 a V +
-conectar un resistor de k 47 entre los pines 6 y 7
-conectar un resistor de k 100 (que tenga que experimentar con este valor) entre el pin 7 y V +
-Conecte el positivo del condensador al pin 2 y el negativo del capacitor a V-
-conectar el emisor del transistor 2n2907 pin3.
______
la primera parte es completa
El sensor de proximidad:
-Conecte el pin4 a V-
-Conecte el pin7 a V +
-conectar un reistor de 1M entre V + y pin2
-conectar una resistencia de 1M entre V + y pin3
-conectar una resistencia de 1M entre la V y pin2
-conectar el cátodo (cable corto) del fotodiodo a V-
y más lead(anode) a pin3
-conectar una resistencia k 1,5 entre pin6 y la base del transistor.
segunda parte ___the es completa
El contador 4017
-Conecte el pin8 a V-
-conectarse pin16 V +
-Conecte el ánodo (el extremo del diodo con ninguna banda) de diodos 1n4148 de pines 3,4,5 y 10 y el cátodo (el extremo con bandas del diodo es cátodo) de los diodos.
-conectar una resistencia de 1 k entre los cátodos conectados de los diodos y la base del transistor 2n3904
-conectar el colector del transistor 2n2907 al pin 14
tercera parte ___the es completa
Terminando!
identificar los contactos pin del relé
-conectar el emisor del transistor 2n3904 para V-
-conectar el colector del transistor o del perno en ambos lados del perno común del relé.
-conectar el otro al otro lado del perno común del relé a V +
-conectar el cátodo del diodo (con final) con el pasador donde V + entra y la end(anode) las bandas al coleccionista de transistor(pin on the other side of the common pin of the relay) *
-conectar un 0.1uf condensador entre V + y V-**
-Conecte un condensador de 0.1 uf entre los 2 pines a ambos lados del perno común de relé **
MANEJAR ESTA PARTE DEL CIRCUITO CON EXTREMA PRECAUCIÓN:!! (-Asegúrese de que no se trabaja con el relé cuando la fuente de corriente alterna 220v en.)
-una de las dos líneas de la fuente de corriente alterna de 220v Conecte al pin común del relé
-conectar la otra línea de la fuente de corriente alterna de 220v al bulbo, cfl o aparato.
-no conectar la clavija de (normalmente abierta) del relé en su aparato o lámpara (si no entiendes esta parte véase el diagrama esquemático)
.
Encender!!
-conectar la batería de 9v con su polaridad conectada correctamente.
-en caso de que usted está usando un adaptador utiliza un condensador electrolítico de 100uF entre V + y V-
-en caso de que el circuito de no funciona pasar al paso siguiente
* el diodo es para asegurarse de que el relé de activar o desactivar en caso de picos de voltaje
** el condensador de disco de cerámica se utiliza como un filtro de ruido
en caso de que desee descargar un pdf con el archivo de la descarga está por debajo, se llama AMTFL (análogo movimiento accionada bombilla fluorescente)
