Paso 14: Construir una vivienda embrujada para el Motor
Las instrucciones para hacer estas viviendas son de muy alto nivel y no entrará en detalles, esto se describirá en mayor detalle en un futuro instructable. No dude en utilizar los archivos adjuntos de STL para imprimir un facsímil de mi diseño, asumiendo que usted está usando la misma combinación de motor/controlador.

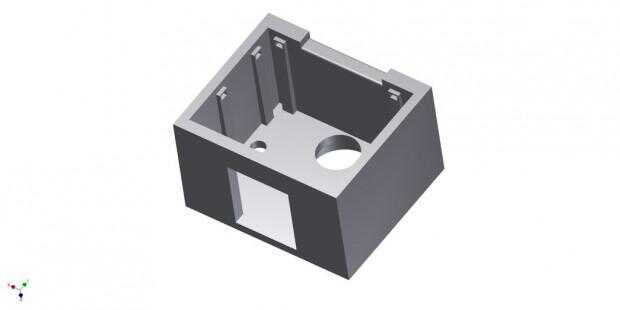

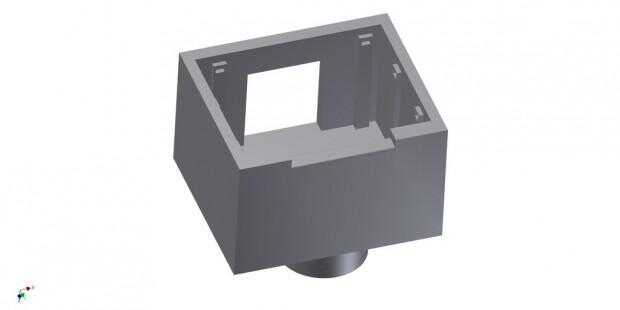

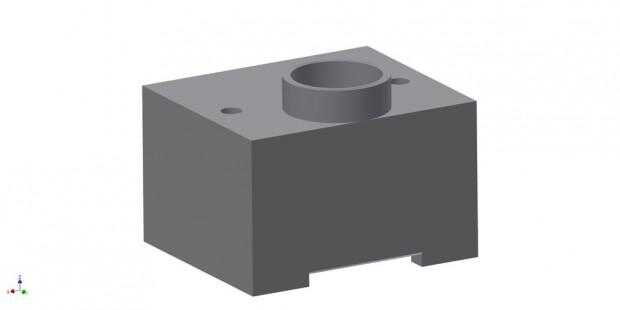

Primero diseñé la parte inferior de la mitad de la carcasa del motor con agujeros y una abertura para alojar el motor y el acoplador diseñado anteriormente. Había también una abertura para el chasis del motor donde salía el cable.
Descargar modelo STL

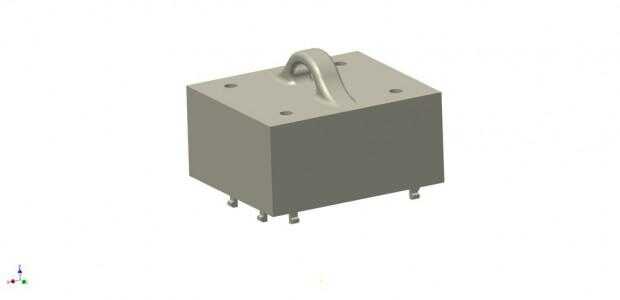

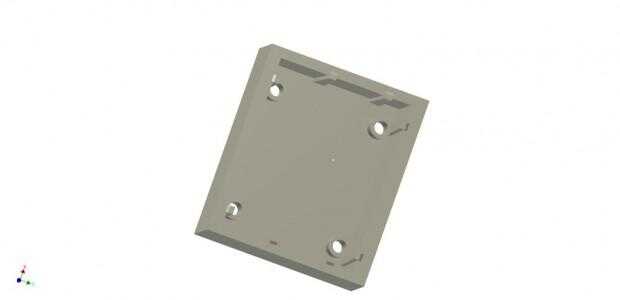

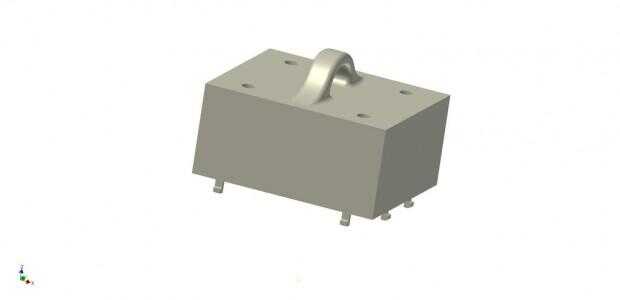

Luego construí la parte superior la mitad para el controlador de motor paso a paso también con agujeros para el montaje de la Junta Directiva de la casa. Se agregó una pequeña apertura de unos milímetros de ancho para permitir que los cables que se proporcionan las señales de control para salir de la vivienda. En la parte superior de este medio un ojete pequeño fue agregado para permitir que la caja colgar de un gancho o una cadena.
Desde los archivos STL, Imprimí la vivienda y encontró que el tablero de control y motor encajan perfectamente ajustados dentro de la vivienda.
Descargar modelo STL

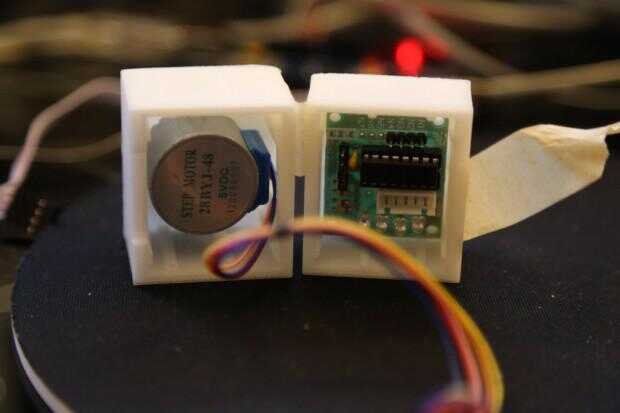

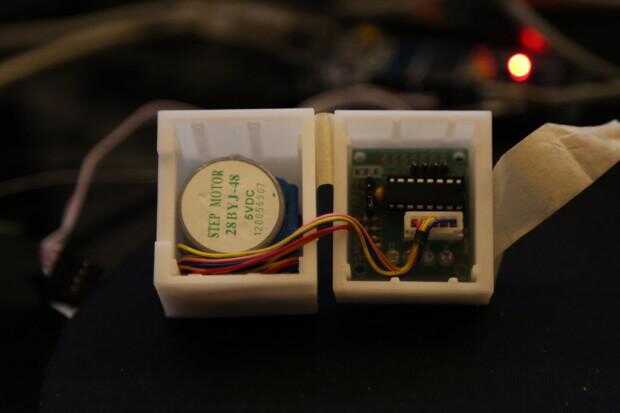

Limpiar el objeto impreso retirando el material de apoyo e Inserte los componentes en la mitad correspondiente de la caja.

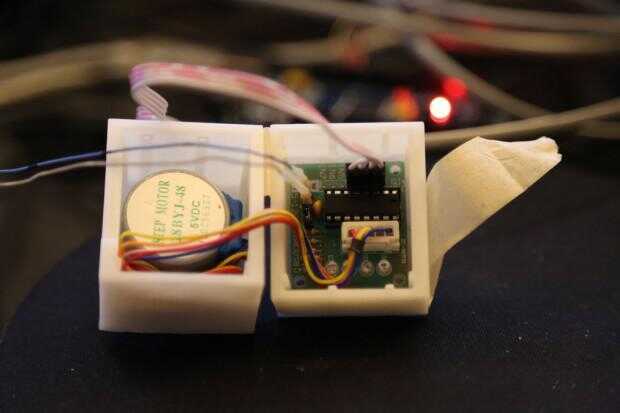

Ahora Conecte los cables del motor paso a paso a la tarjeta de control. Envuelva el alambre extra alrededor y métalos modo permanecen dentro de la vivienda.
Conectar los cables teniendo cuidado de no conectarlos al revés! Luego conecte el cable de datos, tener cuidado de recordar que los cables de mapa con que conector de entrada del controlador.

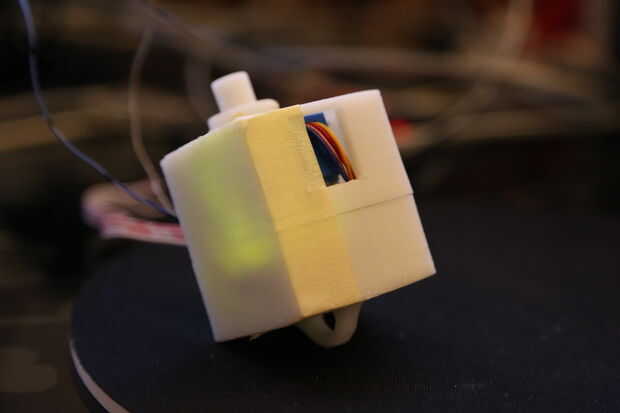

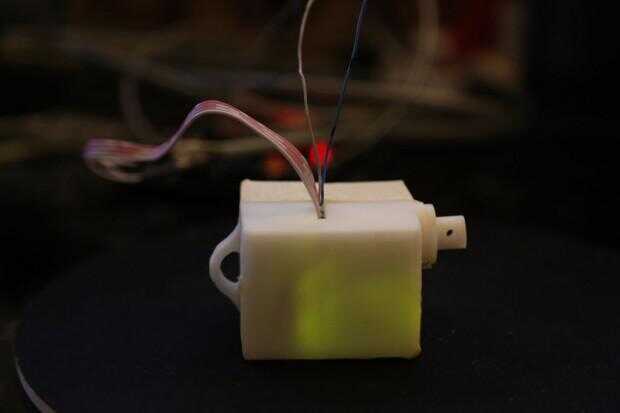

Finalmente pase los cables de control y poder a través de la apertura y cierre la cubierta. Usted puede diseñar las pestañas para crear un vínculo mecánico entre las mitades superior e inferior, sin embargo en mi primer intento de diseño estas fichas en pequeño para tener la suficiente durabilidad y terminaron eliminándolos. En una rev 2 de este proyecto sería rediseñar estos sobre 3 x el tamaño de los originales. Por ahora sólo estoy usando cinta adhesiva para unir los dos lados.
Lo último que hice fue imprimir un portapilas AAA 4 de thingiverse y había adherida con cinta adhesiva a la caja. 4 pilas AAA en serie entregará 6V al motor paso a paso proporciona suficiente energía y distane la necesidad de poder junto con los cables de datos de la ruta. Este modelo fue proporcionado amablemente por obijaun miembro de thingiverse--gracias!
