Paso 3: Diagrama de instalación del cuerpo fantasma

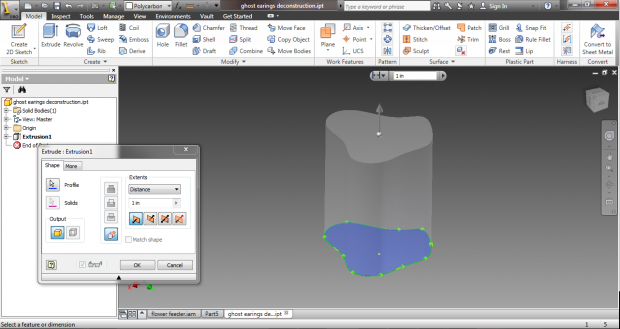

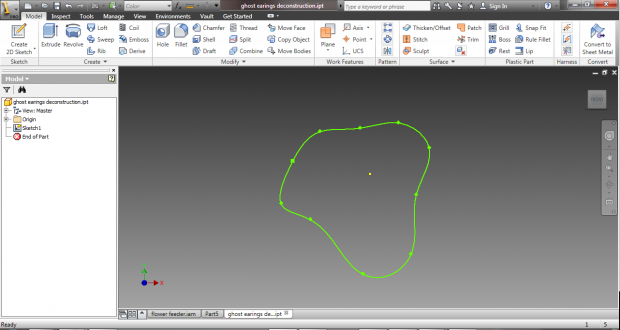

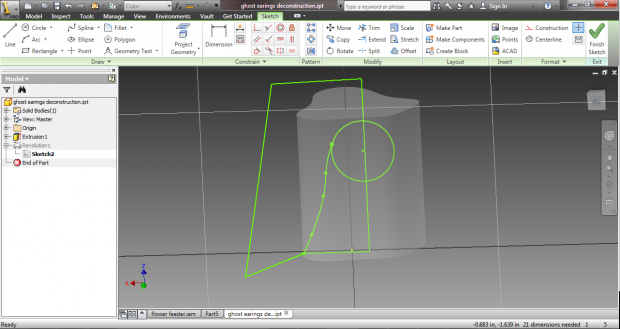

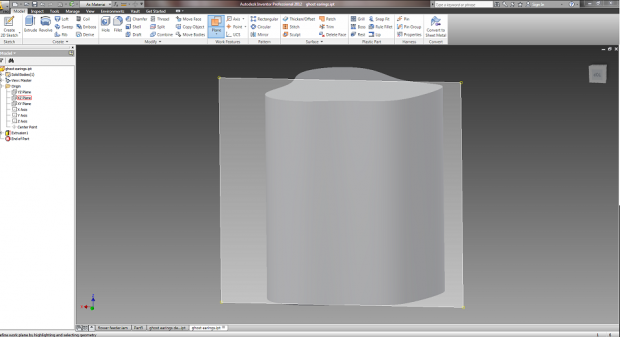

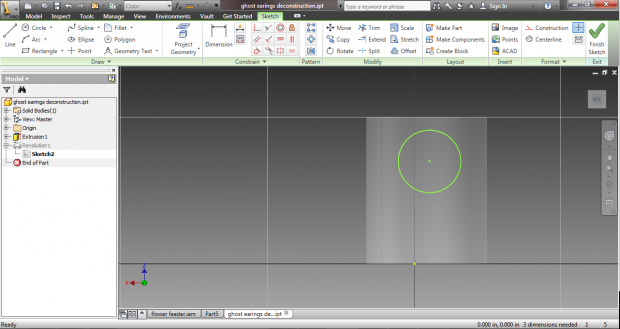

A continuación, crear una superficie de trabajo que está alineada con la extrusión vertical y el x, plano y. Dibujar un círculo ~3/4 «de diámetro situado en el borde superior de la extrusión. Asegúrese de que el círculo es un poco off centro--usted verá por qué en los siguientes pasos.

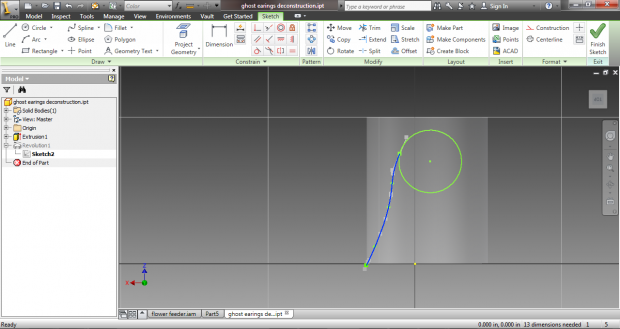

Ahora, usando la herramienta spline crea una línea moderadamente ondulada que se extiende tangencial desde el círculo que usted dibujó a la parte inferior del borde más alejado de la extrusión.
Dibujar una línea que se extiende perdendicular desde el borde superior de la protuberancia, con el punto central del círculo y hasta el borde inferior de la protuberancia.
A continuación dibuje una línea conectando el punto inferior de la línea que marcó al parte inferior el punto de la spline que dibujó. Esta última línea creará una forma cerrada que el perfil de un procedimiento de corte giratorio para crear la forma, los fantasmas.

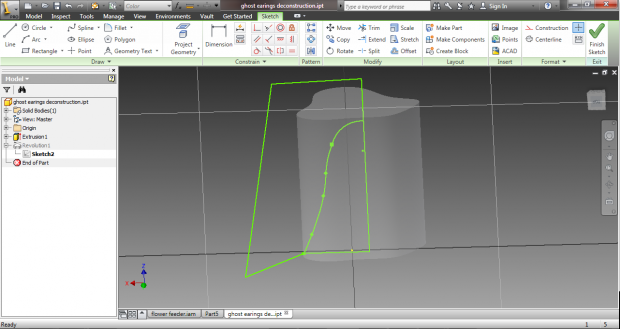

Recorte los segmentos de línea restante que no usaremos para este perfil.

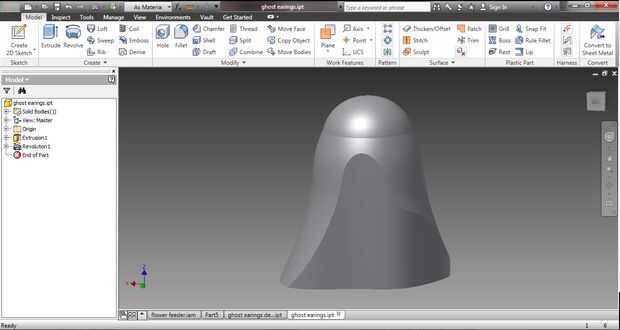

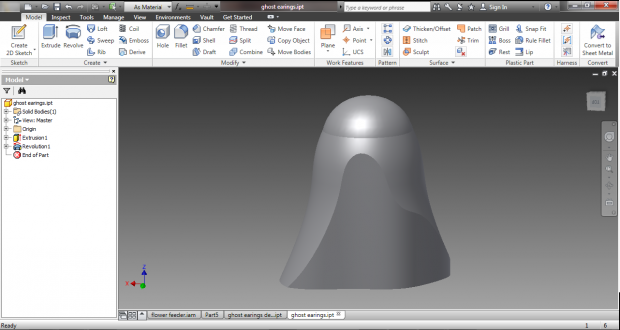

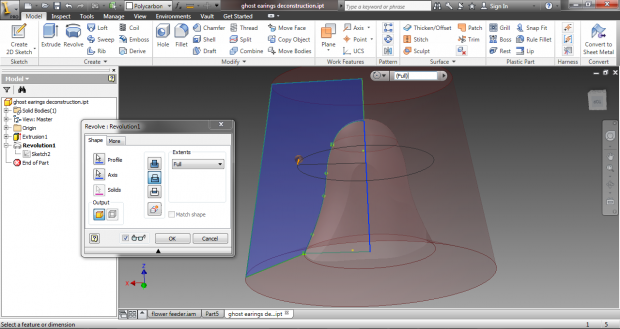

Un corte rotacional de este perfil debe realizarse ahora con la línea vertical como el eje de rotación y la forma "exterior" como la cara. Usted quiere tener un "desequilibrado" giran tales que hay una región larga plana en un lado de la protuberancia. La ilustración muestra esto más claramente. Si esta zona es demasiado pequeña ajustar el dibujo que forman la plantilla para la operación de girar hacia un lado para aumentar esta área.
