Cómo hacer un obstáculo evitando Arduino Robot (3 / 10 paso)

Paso 3: Conectar el Arduino al chasis

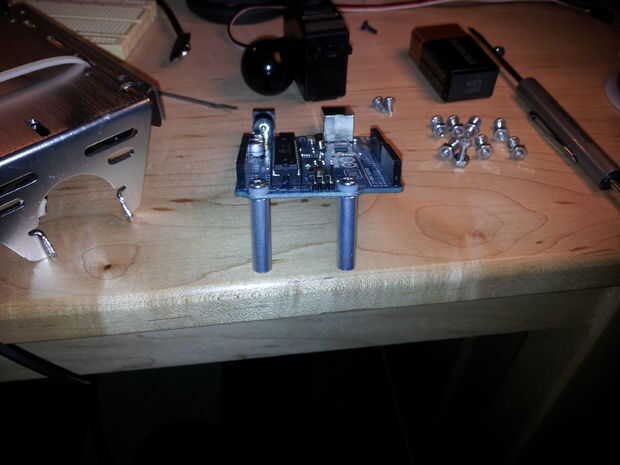

Para unir el cerebro del robot, usted va a necesitar los cuatro tornillos de cabeza redonda, espaciadores y arandelas de nylon. Hacer un sándwich como en la foto, con este orden de arriba a abajo: tornillo cabeza, arandela, placa Arduino, enfrentamiento. Coloque los separadores en los dos agujeros en el lado derecho de la Arduino (el lado opuesto al conector USB conector y barril).

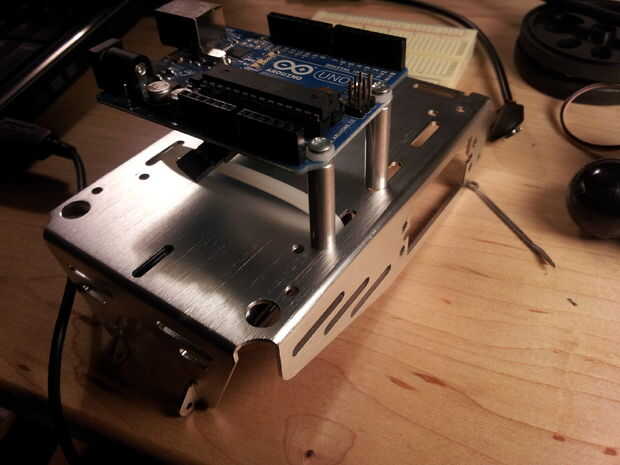

Una vez que los separadores firmemente agarrados a tu Arduino, alinee la parte inferior con la parte inferior de la regleta de montaje posterior (um... basta con mirar la imagen). Fije en su lugar, luego alinee el enfrentamiento frontal con la siguiente tira de montaje y tornillo en su lugar. YIPPEE, ¡ listo!

Nota: Hay una amarra en la imagen porque me el paso 4 antes de este... luego se dio cuenta de que es más fácil hacer este paso primero.
