Paso 4: Trazar el plan de

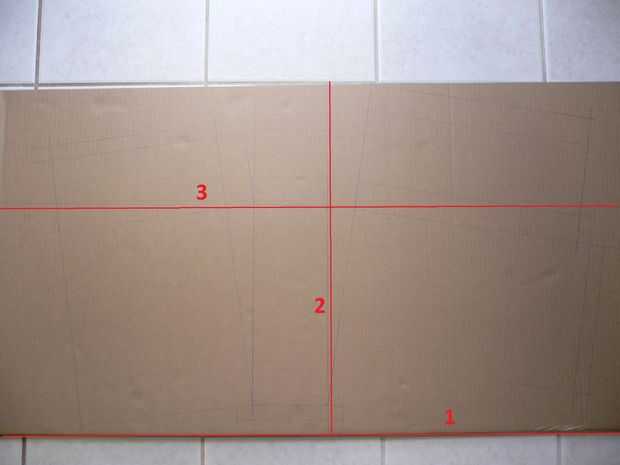

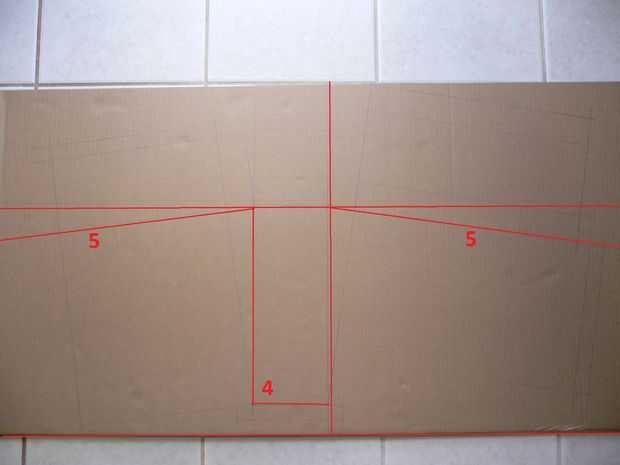

1.el nivel estante inferior utilizará el eje y como una línea de referencia. Desde el eje y, medir el valor de W y dibujar una línea. Dibujar una línea que conecta la línea de eje y con la línea que marcó en el valor de w el. Esto debería hacer un rectángulo como en el punto (4).
2. en las esquinas traseras de la plataforma de nivel inferior, dibuja una línea a cada lado en el valor de la pendiente en un paso anterior. He utilizado un valor de pendiente 1/7 (1" el cambio en Y por cada 7" cambio en X) como se muestra en los puntos (5).
3. utilizando las dos pistas apenas dibujado, dibuja líneas perpendiculares a las laderas medidas a un valor de X (altura del espacio disponible en su despensa). Dibujar líneas adicionales en ángulos rectos a las líneas que marcó que se conectan a las esquinas hacia adelantadas de la base de la rampa. Asegúrese de que las líneas inclinadas son paralelas entre sí y que los rincones hacen ángulos rectos. El resultado final debe ser la creación de los lados izquierdo y derecho como se muestra en puntos (6) y (7).

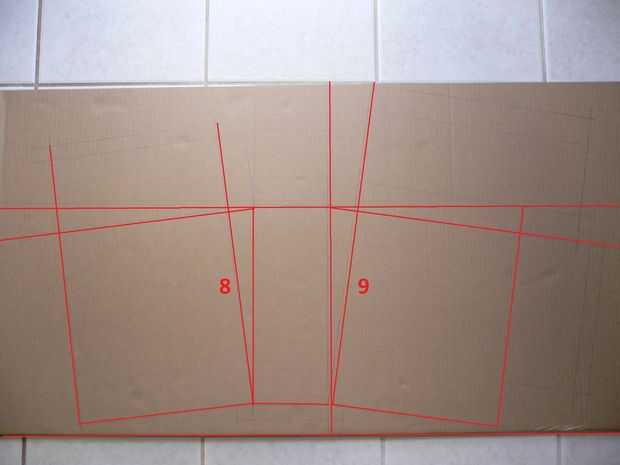

4. las pistas en los puntos (8) y (9) tienen el mismo valor de la pendiente según lo utilizado antes. Asegúrese de que estas líneas, en definitiva, crean dos rectángulos con esquinas de ángulo recto.

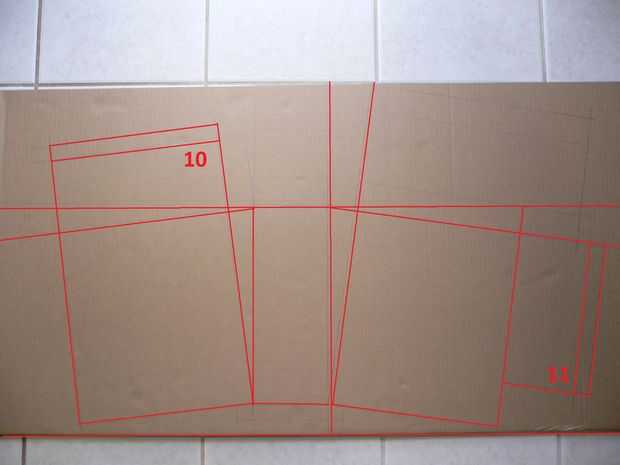

5. el punto (10) dibujo una caja y labio que servirá como la parte posterior de la estructura total. Ampliar las líneas de la izquierda la distancia de W plus 1". Punto (11) está dibujando un cuadro similar y labio que será la parte superior de la estructura que solamente no desea encapsular completamente el organizador. Utilizando el valor de Z (profundidad de espacio disponible menos el ancho de la lata) dibujar un cuadro a lo largo de la línea trasera de la derecha con un ancho de W plus 1".

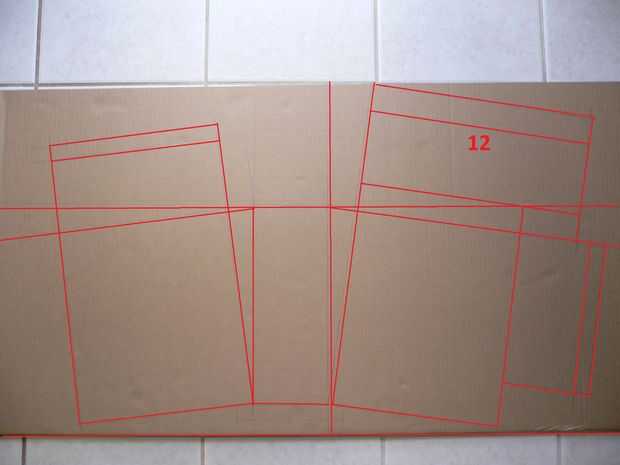

6. a continuación dibujar un cuadro en punto de (12) W más 4" de Z más 4". Este cuadro servirá como la plataforma de segundo nivel.

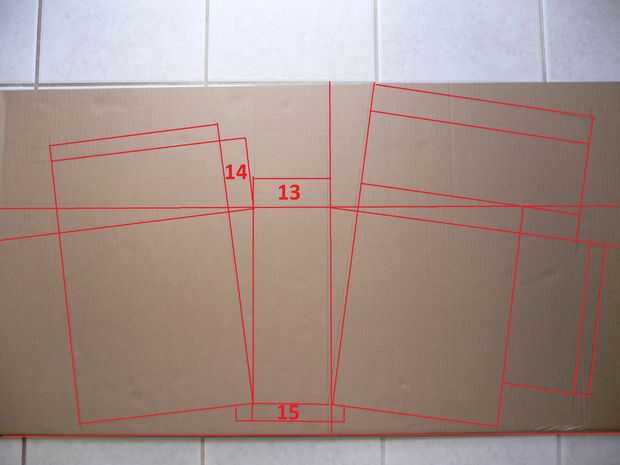

7. el punto (13) y (14) están diseñados para reforzar la parte trasera de la plataforma de nivel inferior donde las latas se bajará de la plataforma de segundo nivel. Punto (13) simplemente la ampliación de la base hacia fuera un adicional 1.75". Punto (14) simplemente la ampliación de la parte posterior hacia fuera un adicional 2". Durante el montaje doble punto (13) hacia abajo, doblar la parte trasera en su lugar y doble punto (14) bloqueo todo en su lugar.
8. (15) se trata el tope frontal de la rampa inferior. Se pretende evitar que las latas simplemente ruede fuera de la estructura. Es una extensión de 1" añadida a la parte delantera de la base con dos bridas de 1" a cada lado para la fijación.

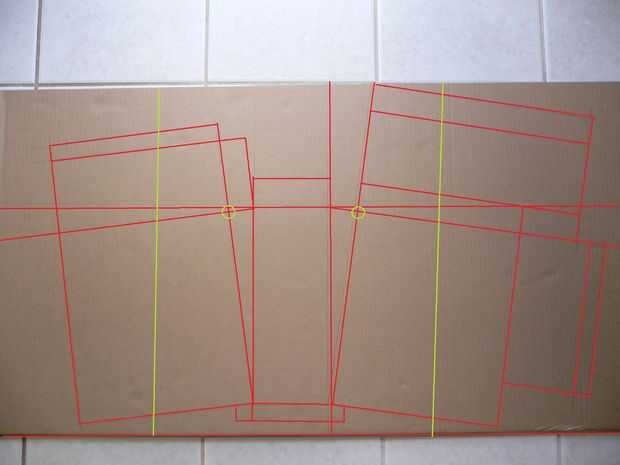

9. dibuje dos líneas verticales que serán sus líneas de referencia de plataforma de segundo nivel. Medir la distancia de la altura de la rampa y el ancho de la lata de las esquinas de la rampa de la parte posterior inferior (ej. mi rampa era 2" de alto y mi lata era 3,75" así que doblé hasta una hasta 6"). Uso de escuadra de su carpintero, trazar las líneas asegurar sean ángulos rectos en el borde inferior de la cartulina. Cuando se forma la estructura de la pendiente de la plataforma de segundo nivel será evidente.

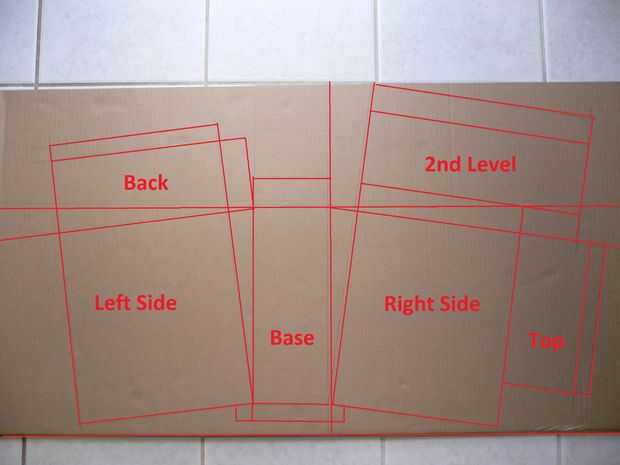

El resultado final debería verse como un esquema bien planificado.
