Paso 2: Construir un oscilador

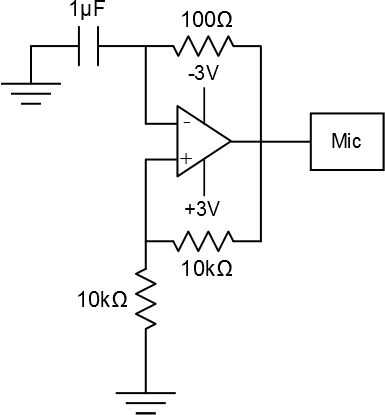

Teoría: El comparador (un op-amp, en nuestro caso) genera un bucle de retroalimentación positiva entre los voltajes positivos y negativos. Esta retroalimentación carga el condensador cuando dibuja desde el voltaje positivo, y luego una vez que se llena el condensador, lo descargas, cambiar el consumo de energía de positivo a negativo. Este proceso se repite para oscilar continuamente.

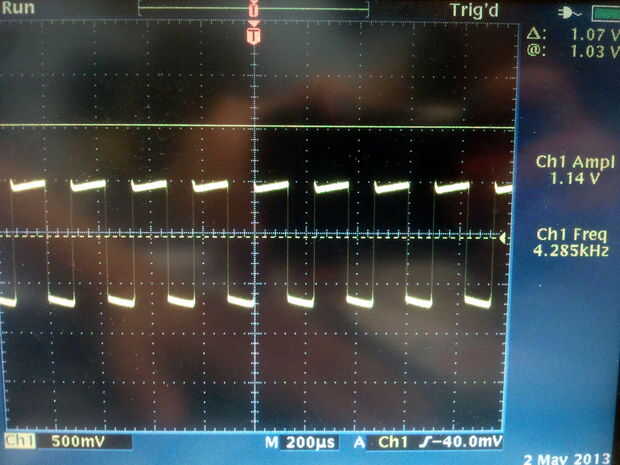

La frecuencia de la oscilación depende por lo tanto el tamaño del condensador y la tensión de entrada.

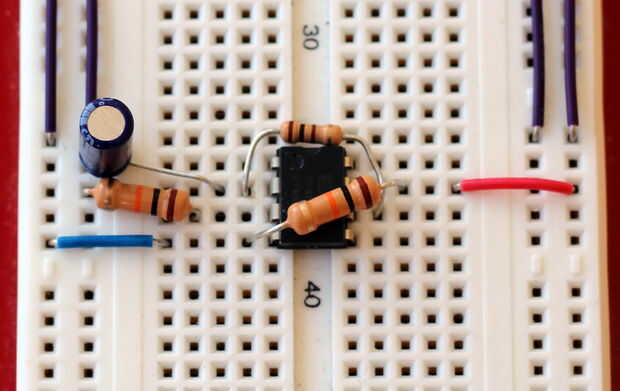

Práctica: Valores deben seleccionarse de modo que la frecuencia de salida será en la gama de audio, aproximadamente de 16 Hz a 20 kHz.
Alimentación del amplificador operacional según los valores en su hoja de datos.
