Paso 4: Control de voltaje: generador de frecuencia
Por: Es necesario determinar la precisión con que el dispositivo puede determinar los diversos voltajes medidos por su circuito y qué rango de voltajes de entrada este VCO funcionará en. Si su dispositivo no digo a qué frecuencia se envía, el VCO es inútil.
Teoría: Observe que el ciclo de trabajo cambia dependiendo de la tensión de entrada. Cuando tiene una de las frecuencias sobre demasiado el ciclo de trabajo, ya no será una frecuencia legible.

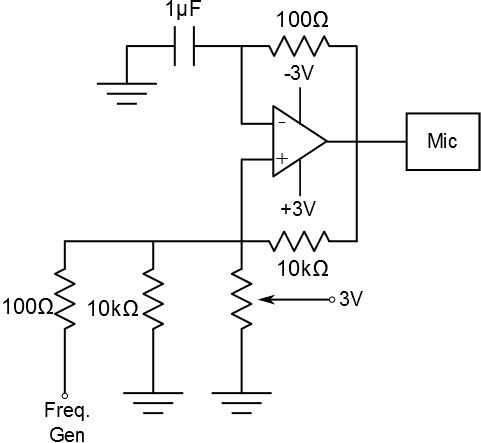

Práctica: Conecte un generador de frecuencia como se muestra en el diagrama del circuito anterior. Tiene el generador de frecuencia de la salida una onda cuadrada. Módulo de entrada con onda cuadrada de frecuencia generador enganchado hasta teléfono llamar a otro teléfono y escuchar a los cambios de ondas cuadradas. Cuando no se oye dos tonos distintos, han llegado más allá del límite de su rango de frecuencia. Esto define el rango de frecuencia disponible.
