Paso 5: Consejos para el intercambio en un circuito de Sensor
Teoría: Actualmente estamos modulando voltaje con un potenciómetro. Si la frecuencia se modifica en base a este cambio en voltaje de C.C., un cambio en el voltaje de DC de una fuente diferente también debe modular la frecuencia.
Práctica: Desea que la tensión de su circuito de detección para emparejar la gama del voltaje identificado por barrido voltajes arriba. Si sus detección voltajes del circuito están superior o inferior de ese rango, verás el recorte. Si la gama de su salida de voltaje circuito sensor es muy pequeña, sus lecturas tiene baja resolución.

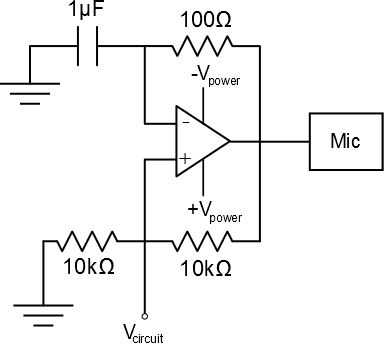

Enchufe el sensor circuito de salida en lugar del potenciómetro. Frecuencias de salida de su VCO corresponderá a diferentes voltajes de entradas por el sensor. De todos los izquierda se descifra mediante la medición de la frecuencia de estos nuevos voltajes de AC en el teléfono. Felicitaciones, usted ahora puede enviar información al teléfono en un jack de audio!
