Cómo - hacer un osciloscopio $25 (1 / 7 paso)

Paso 1: $25 osciloscopio DIY kit - DSO 138

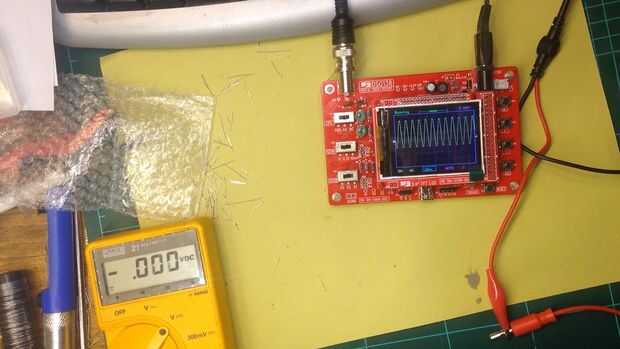

Este ámbito particular es tanto un kit que puede soldar a sí mismo y al final una herramienta usable. Por desgracia, solo tiene 1 canal y la pantalla es algo pequeña. Sin embargo por $25, envío incluido, que valía la pena intentar.

Si usted está buscando para comprar su primer DSO y todavía no tiene ese dinero de Dave Jones YouTube, los 138 DSO podría ser algo a considerar.
