Cómo - hacer un osciloscopio $25 (2 / 7 paso)

Paso 2: Adición de goma de la soldadura / componentes de SMD de colocación

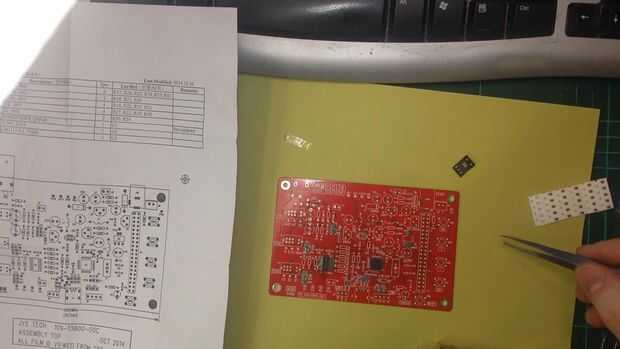

He decidido comprar el sin el soldado en la placa que puedo hacer algún montaje en superficie de soldadura de componentes SMD. Una vez que el paquete descomprimido, comencé a aplicar pasta de soldadura para las pastillas. Luego, puse algunos flujo extra en zonas donde pensé que era necesario. Con la pasta de soldadura en el lugar, que era tiempo de colocar todas las resistencias de montaje superficial y las fichas con unas pinzas.
