Cómo - hacer un osciloscopio $25 (5 / 7 paso)

Paso 5: Soldadura encabezados de LCD y verificación de tensiones

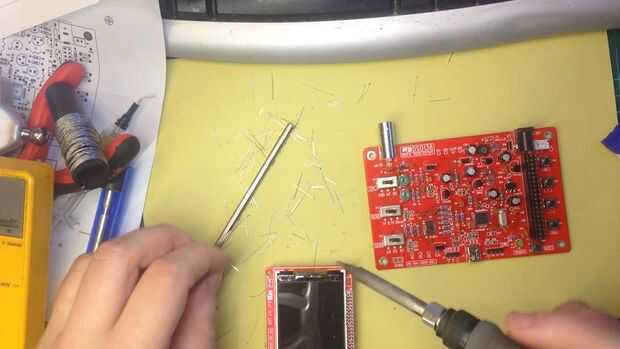

Después la mayoría de los componentes se suelda, luego completó los encabezados de la pantalla LCD y varios conectores más grandes. Ahora era hora para los encabezados de la pantalla LCD de la soldadura.

Con la soldadura completa, era tiempo de enchufe en el 138 de DSO y verificar que la compilación fue exitosa mediante la verificación de la tensión en almohadillas de prueba en el tablero.
