Cómo - hacer un osciloscopio $25 (7 / 7 paso)

Paso 7: Verificación de la funcionalidad del osciloscopio

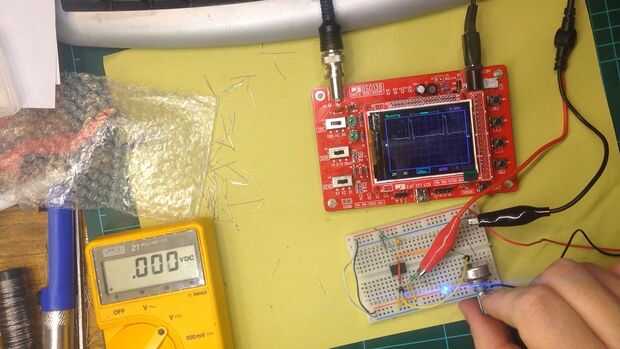

Por último, es tiempo para probar la funcionalidad. Rápidamente armé un circuito PWM con un temporizador 555 y un potenciómetro. El osciloscopio parece funcionar ok, muestra bien la señal PWM. También he probado el alcance en la señal de la onda de seno.
