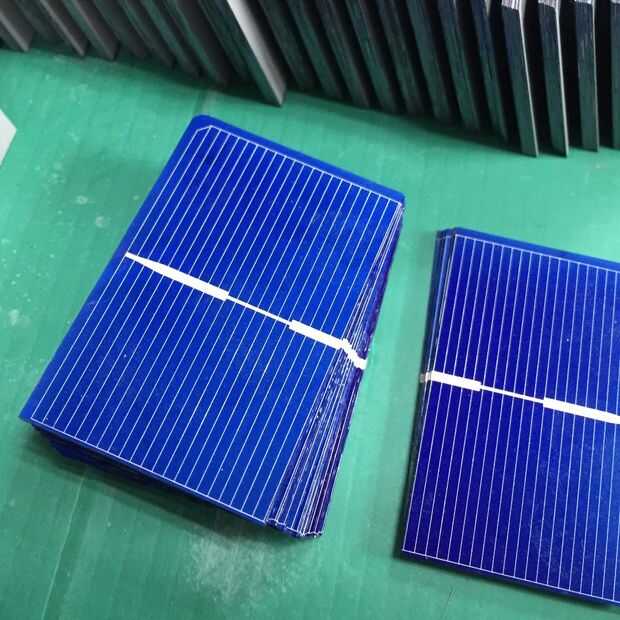

Paso 1: Cortar las células a piezas y tiras de cobre en los chips de la soldadura
Adelante de célula de corte, se debe calcular cuantas piezas y el tamaño se debe cortar.
El voltaje de una célula de silicio policristalino común es 0.5V, sea cual sea el tamaño es. Para eso necesito 18 / 0.5 = 36 pedazos de viruta. Y 36 fichas componen un panel de 10W, por lo tanto la potencia de cada chip = 10/36, la respuesta es 0.28W aproximadamente. ¿Qué es el poder de una célula? Elegir célula policristalina de 156 * 156 m m, la eficiencia es 17%. Esta célula es alrededor de 4.1W. Ahora podemos obtener el número es 4.1/0.28=14 (es debe ser entero). ¿Cómo cortar a 14 pedazos? ¿1 * 14 o 2 * 7? Elegir el celular con 2 líneas de la cuadrícula principal y matriz 2 * 7. Ahora me sale 78(156/2) * m 22.2(156/7).

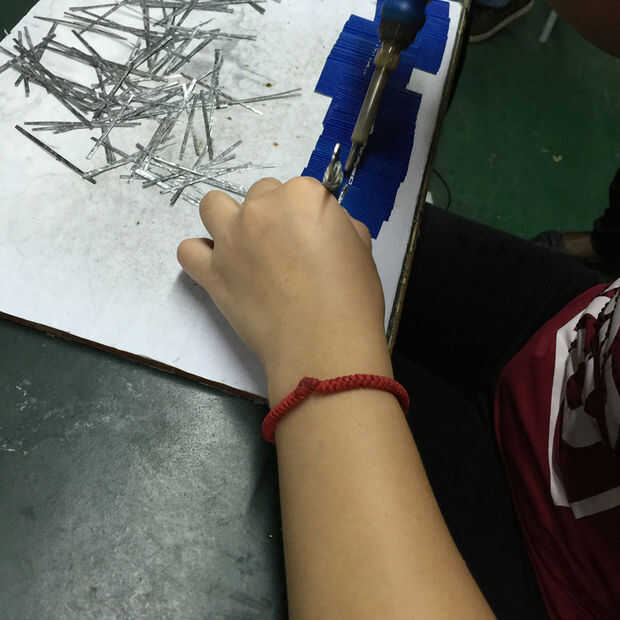

Longitud de tira de cobre es cerca de dos veces de la anchura de la viruta (anchura de la viruta es 22.2mm aquí). Yo no puedo soldar las tiras a través de la viruta, para evitar corto circuito.
P.S. Cara azul es negativo.
