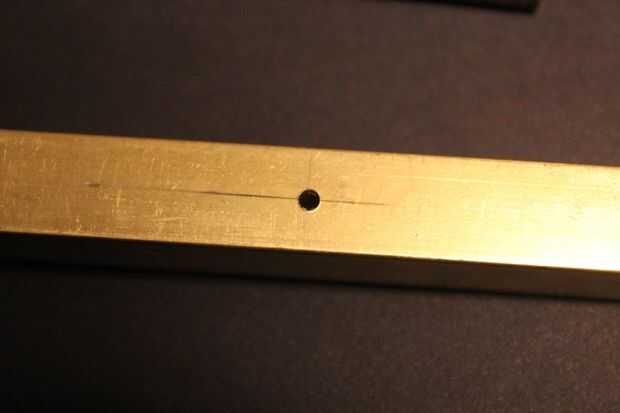

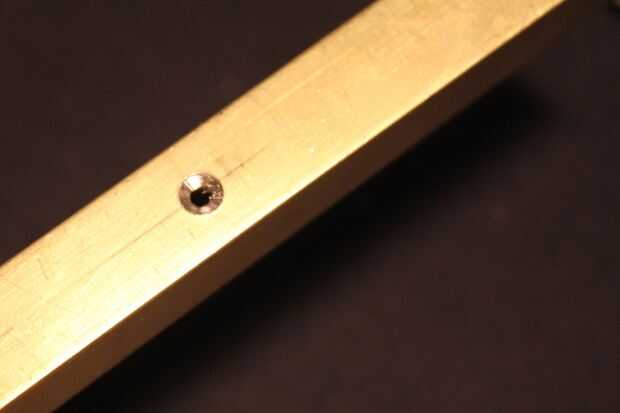

Paso 4: Perforar agujeros en latón en preparación para cortar roscas
La siguiente tarea fue perforar los agujeros en los lados de cada cuadrado de la pipa donde tubo otro tope contra él.
Para el colgante de la primera, he medido y marcado a lápiz el centro del orificio inferior (2.5 del extremo exterior del tubo), centro para el agujero superior (4.5″ del extremo exterior del tubo cuadrado horizontal de 10) y la rama lateral (6.5″ del extremo exterior del tubo). Nota que la rama del lado está señalando de – será en el reverso en el otro colgante.
Porque los tubos cuadrados tope cara a cara, fue crítico para que cada agujero se centró para un empalme perfectamente alineado. Hice esto:

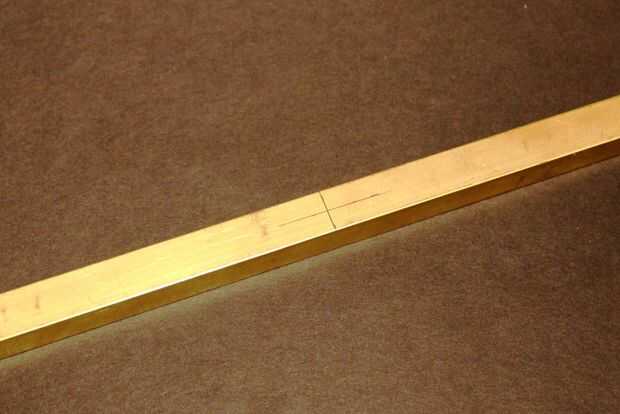

- una) medición y marcado

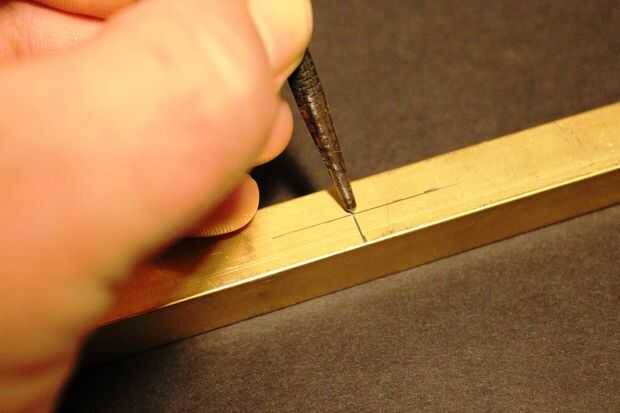

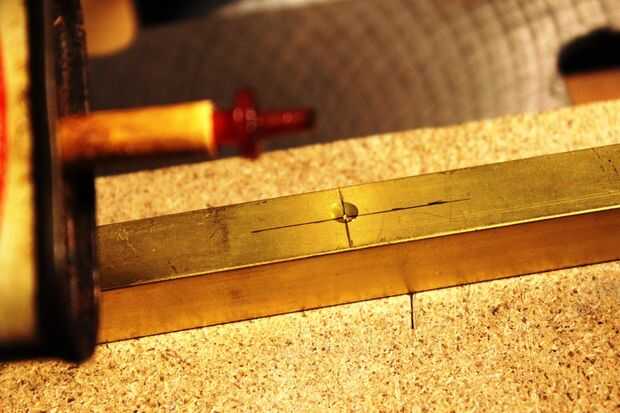

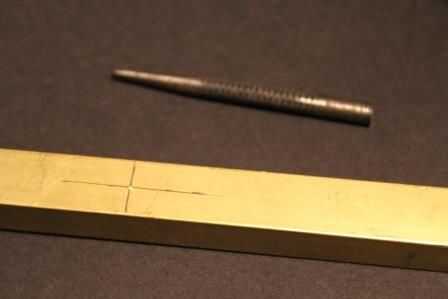

- b) haciendo mella centrado con un metal punch/martillo a la broca más pequeña en la muesca

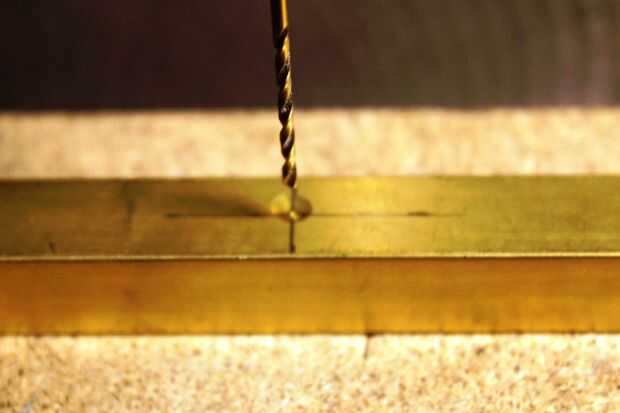

- c) utilizando un taladro de baja velocidad

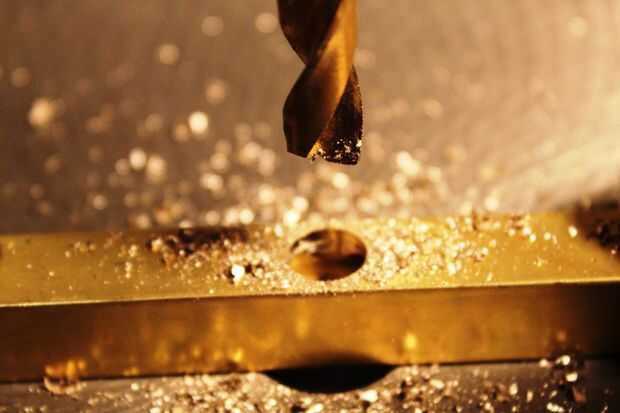

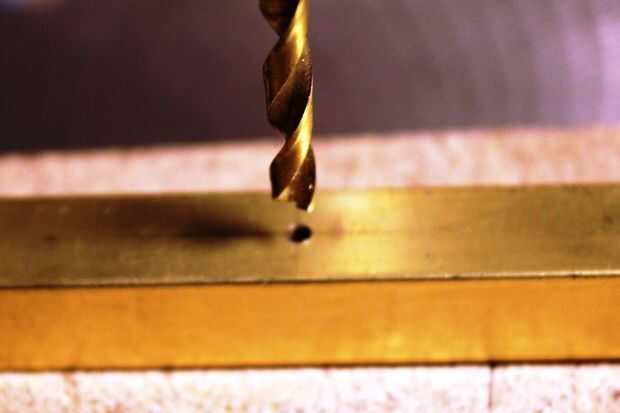

- d) comenzando con una broca pequeña y subiendo a través de tamaños de brocas de tres hasta el más grande 11/32 bit
- e) usando una gota de aceite para lubricar la broca y mantenerlo fresco mientras avanzas.
El primer colgante fue el prototipo y un agujero a la vez con todos los cambios del pedacito, pero el segundo fue agitado, como fui capaz de perforar todos los agujeros de cada pieza junto, progresivamente y, a continuación, hilo todo en un lote, que implicaba un conjunto mucho menos cambiar de broca.
