Paso 8: Conexión de todos juntos

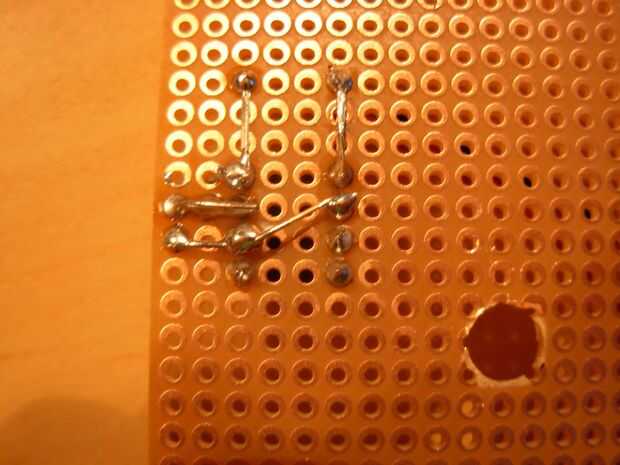

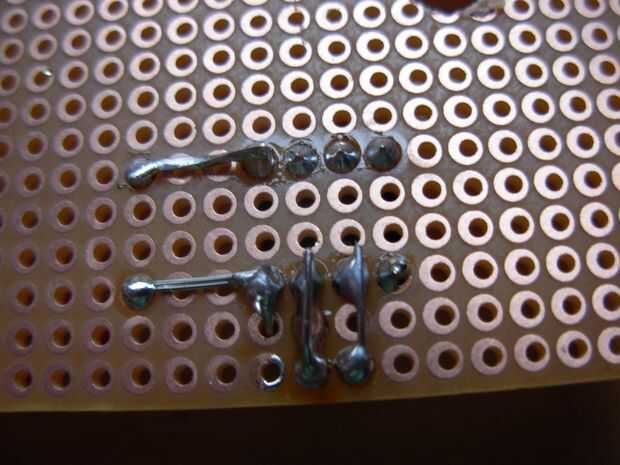

Pin 8 es conectado al pin 7 a través de una resistencia de 180 kilo-ohm, y pin 7 se conecta al pin 6 a través de un segundo una resistencia de 180 kilo-ohm. (Foto 3 y 4)

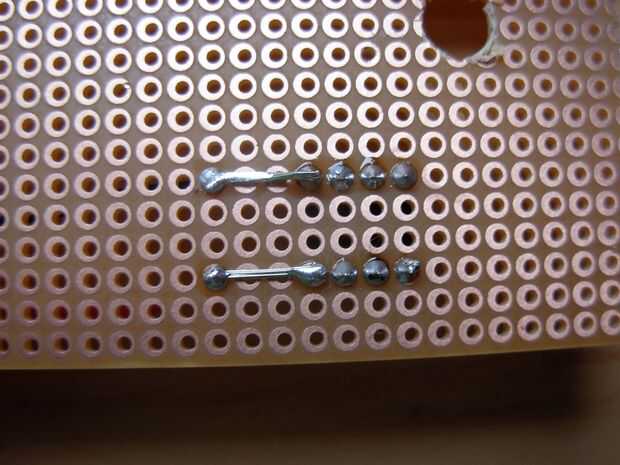

Utilice un cable de teléfono para conectar el pin 2 al pin 6. (Foto 5)
El capacitor de 0.22 uF conecta pin 6 a pin 1. (foto 6)
Pines 4 y 5 izquierda unwired.
El pin 3 es la salida de "reloj"

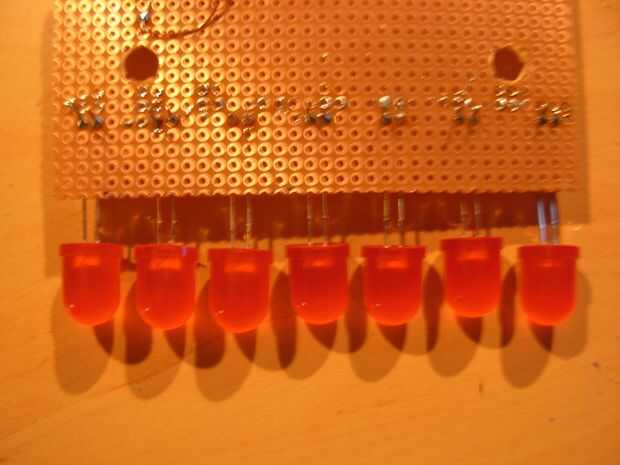

Soldar los LEDs a la Junta y conéctelos. Ejemplo: Si usted tiene 6 LEDs el positivo (+) pin de 1is LED conectado a 6 LED a través de los pernos positivos de LEDs 2,3,4 y 5 a la 6 LED (foto 7)
Tomar la salida del 555 (pin 3) y conecte el lado positivo del LED, a través de una resistencia de 330 ohmios y luego a la tierra (-).
