Cómo hacer un PCB / PCB que hace la guía

en este Instructable, aprenderás que cómo hacer una PCB en sólo 9 pasos. Puede hacer cualquier PCB en su hogar con este Tutorial, NO hay necesidad de ordenar el PCB en línea que es muy caro. Esto no requiere ninguna habilidad especial.

Cosas necesarias:-
1. cobre revestido tablero

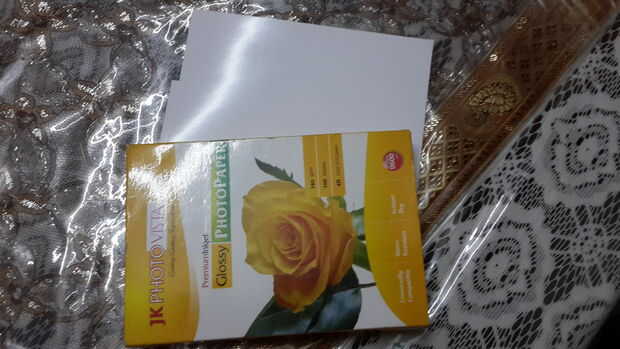

2. revista papel (Yo utilicé papel fotográfico brillante) o papel fotográfico brillante
3. cobre grabado químico (cloruro férrico o el peróxido de hidrógeno) (utilicé cloruro férrico)
4. hierro
5. 2 recipientes (1 pequeño y 1 grande) (Asegúrese que el obtiene colocado entre un más grande, debe haber espacio entre ellos)
6. mano máquina de perforación (con broca de 1mm)

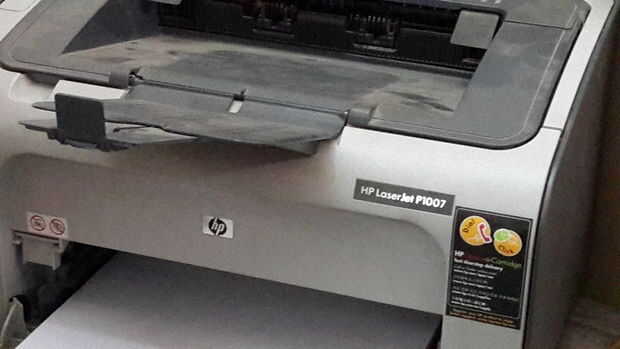

7. Impresora Laser (si no tienes entonces dibujar el diseño con marcador indeleble en tablero revestido de cobre)

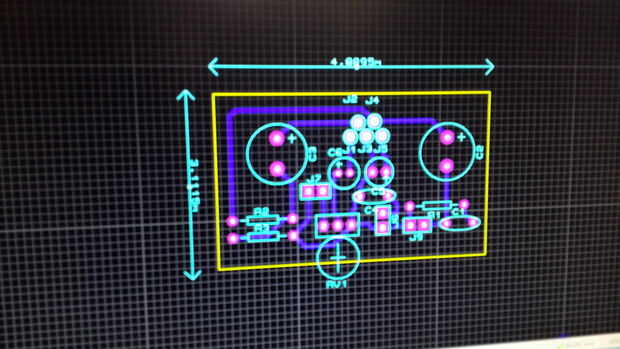

8. PCB diseños en su computadora (haga su propio en Proteus Software)
